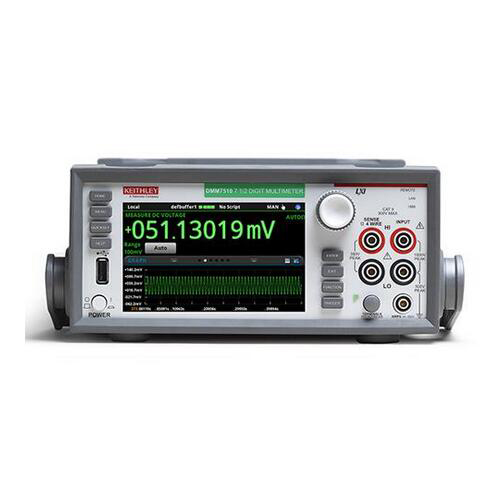

DMM7510 7位半位图形采样万用表
DMM7510图形采样万用表 是一款集高精度、高分辨率数字万用表 (DMM)、图形触摸屏显示器和高速、高分辨率数字化器于一身，是靠前款图形采样万用表。高灵敏度可让 DMM7510图形采样万用表 测量非常低的电压、电流和电阻，并检测微小变化和信号漂移。其具有pA灵敏度和1M个样点/秒的采样率，能准确测量超低睡眠模式电流和传输无线设备的漏电流。 DMM7510图形采样万用表 具有低噪声输入级和 32 位 A-D 转换器，体现了 Keithley 的低电平测量专长，能提供通常只......
产品描述
DMM7510图形采样万用表是一款集高精度、高分辨率数字万用表 (DMM)、图形触摸屏显示器和高速、高分辨率数字化器于一身，是靠前款图形采样万用表。高灵敏度可让 DMM7510图形采样万用表测量非常低的电压、电流和电阻，并检测微小变化和信号漂移。其具有pA灵敏度和1M个样点/秒的采样率，能准确测量超低睡眠模式电流和传输无线设备的漏电流。DMM7510图形采样万用表具有低噪声输入级和 32 位 A-D 转换器，体现了 Keithley 的低电平测量专长，能提供通常只有计量级仪器才有的直流精度。
轻松捕获复杂的波形曲线，研究长期稳定性，或记录环境和使用寿命测试数据。DMM7510图形采样万用表的大容量内存缓冲器可实现您的设备的完整配置文件的大量读数存储。
DMM7510图形采样万用表提供15个测量功能。除了数字化电压和电流函数，它还包括电容、交流电压和交流电流、温度(RTD、电热调节器和热电偶)、2线和4线电阻、干电路电阻、周期、频率、二极管测试和直流电压比。该仪器的扁平菜单结构允许快速配置并提高可用性。其直觉设计允许用户学习怎样操作仪器，以及更迅速、更有信心地开始器件测量。
直流电压特征
ADC线性: 1.0ppm读数+1.0ppm量程
输入阻抗:
100mV-10V量程: 可选择 >10GΩ || <400pF (自动)或 10MΩ ±1% (10MΩ)。
100V-1000V量程: 10MΩ ±1%。
输入偏置电流: 在23°C时，<50pA，条件为:自动调零关闭或输入阻抗10MΩ。
共模电流: 在1MHz带宽，峰峰值<2.1μA。
在1kHz带宽，峰峰值<100nA。
共模电压: 500Vpeak LO端至底板较大值。
直流电压自动调零关闭误差:
对于±1°C和≤10 min, 增加 ±(读数的8ppm + 15μV)。
输入保护: 1010 V直流(715 VRMS V交流)所有量程及
输入保护: 1010 V直流(715 VRMS V交流)所有量程及
HI与LO端所有功能；350V所有量程及sense HI、
sense LO端功能；250V额定电流输入端; 装有保
险丝的3A和10A量程；电流输入端保护至1kV。
3A输入保险丝保护：3.5A, 1kV快速熔线类型；吉时
利零件号码DMM7510-FUSE-3A。
10A输入保险丝保护: 11A, 1kV快速熔线类型；吉时
利零件号码DMM7510-FUSE-10A。
交流电压输入:较大直流电压: 1000V，任意交流电压
量程。
共模隔离: 500V直流或交流峰值电压LO至底板。所
有端口 >10GΩ，任意端口与底板电容<350pF。
电源线: 普通输入，100V～240V。
线路频率: 50Hz或60Hz，上电时自动检测。
功耗: 60VA.
工作环境: 温度0°～50°C，在35°C时相对湿度≤80%，
海拔高度2000米以下。
存储环境: –30°～70°C。
实时时钟: 锂电池备份(电池寿命3+ 年)。
电磁兼容: 符合欧盟电磁兼容指令。
安全性: 通过NRTL UL61010-1和CSA C22.2 No
61010-1认证；符合欧盟低压指令。
震动: 符合MIL-PRF-28800F Class 3，随机。
预热: 90分钟达到额定准确度。
输入信号连接: 前、后面板安全香蕉插孔。
制冷: 强制风冷，固定转速。
尺寸:无手柄和保险杠: 88mm 高 × 213mm 宽×410mm 长(3.46 in. × 8.39 in. × 16.13 in.).
有手柄和保险杠(台式配置): 106mm 高 ×255mm 宽 × 425mm 长 (4.18 in. × 10.05 in.× 16.75 in.).
有手柄和保险杠(台式配置): 106mm 高 ×255mm 宽 × 425mm 长 (4.18 in. × 10.05 in.× 16.75 in.).
装运重量 (含手柄和保险杠): 4.08kg(9.0 lb.).
装运重量 (无手柄和保险杠): 3.63kg(8.0 lb.).
数字I/O:连接器: 9-针母D插头，5V电源引脚: 在> 4 V时，限于500 mA(固态保险丝保护)。
线路: 6输入/输出，用户定义，针对数字I/O或触发。
输入信号电平: 0.7V (较大逻辑低电平)3.7V (很小逻辑高电平)。
输入电压限幅: –0.25V (绝对很小值)+5.25V (绝对较大值)。
较大源电流: +2.0mA at >2.7V (per pin).
较大灌电流: –50mA at 0.7V (每个引脚，固态保险丝保护)。
处理程序: 用户定义开始测试、结束测试、4类比特。
