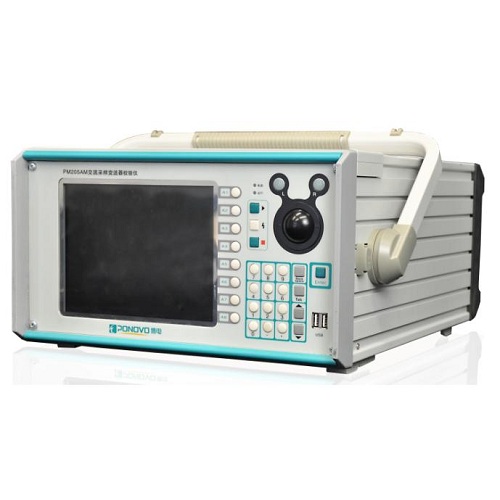

PM205AM交流采样变送器校验仪
PM205AM交流采样变送器校验仪是一款专门使用与交流采样变送器的一款校验仪。PM205AM交流采样变送器校验仪查验方法符合国家电网公司交流采样丈量设备校验标准、交流采样远动终端技术条件、JJG(电力) 01-94 电丈量变送器检定规程等标准的请求。供应与PC机的通讯接口，可通过PC机结束悉数检定作业和数据管理；而且供应多种报表格式，用户可根据需要挑选。数据可以导出到EXCEL、WORD进行修改。通过计算机控制，既可全自动查验，又可手动查验。 PM205AM交......
产品描述
PM205AM交流采样变送器校验仪是一款专门使用与交流采样变送器的一款校验仪。PM205AM交流采样变送器校验仪查验方法符合国家电网公司交流采样丈量设备校验标准、交流采样远动终端技术条件、JJG(电力) 01-94 电丈量变送器检定规程等标准的请求。供应与PC机的通讯接口，可通过PC机结束悉数检定作业和数据管理；而且供应多种报表格式，用户可根据需要挑选。数据可以导出到EXCEL、WORD进行修改。通过计算机控制，既可全自动查验，又可手动查验。
PM205AM交流采样变送器校验仪
PM205AM交流采样变送器校验仪
适用于各级电力调度中心、供电局以及发电厂等电力自动化部门对测控装置、交流采样RTU、交流采样变送器等进行校验。
交流采样测量装置、交流采样电测量变送器基本误差校验
交流采样测量装置实负荷测试
变送器响应时间测定
变送器输出纹波含量测定
开关量
开出：在电气上相互隔离的、可独立设置断开或闭合的开出量2对；
各开出量的遮断容量不低于DC 250V，500mA；
各开出量输出不同步时间误差≤0.1ms；
可编程脉冲输出：频率0～500Hz可调，脉宽1ms～500ms可调；
开入：在电气上相互隔离的开入量2对，隔离电压500V；
兼容空接点和有源接点（30V～250V直流电位）输入，自动识别有源接点输入极性；
较大承受输入电压为250V（直流）；
开入量动作时间测量误差：≤1ms。
高精度交直流源
主控单元采用嵌入式工控机， 嵌入式WinXP操作系统，功能强大，操作方便。
面板嵌入式鼠标、键盘操作，可外接鼠标、键盘
8.4英寸真彩液晶显示
交流输出
三相交流电压量程：57.7、100V、220V、380V；
输出范围：0～130%RG，较大输出500V；
小调节步长：0.01%RG；准确度：≤±0.05%RG；
稳定度：≤±0.01%RG/1min；
较大输出功率：30VA/相；
谐波失真率THD：≤0.2% RG；
有功功率：有功功率准确度：≤±0.05%RG；稳定度：≤±0.01%RG/1min；
无功功率：无功功率准确度：≤±0.1%RG；稳定度：≤±0.02%RG/1min；
谐波：谐波次数：2～21次；谐波含量：0～40%RG；谐波相位：0°～360°；幅值准确度：≤±0.5%RG
电流量程：1A、5A、10A、20A；
输出范围：0～125%RG较大输出25A；
很小调节步长：0.01%RG；
准确度：≤±0.05%RG；
稳定度：≤±0.01%RG/1min；
较大输出功率：25VA/相；
谐波失真率THD：≤0.2%RG；
交流频率：输出范围：45 Hz～65 Hz；很小调节步长：0.001 Hz；准确度：≤±0.002 Hz；
交流相位：输出范围：0°～360°；很小调节步长：0.01°；准确度：≤±0.05°
隔离的第四路交流电压
量程：100V；
输出范围：0～130%RG，较大输出130V；
很小调节步长：0.01%RG；
准确度：≤±0.05%RG；
稳定度：≤±0.01%RG/1min；
较大输出功率：25VA/相；
谐波失真率THD：≤0.2% RG；
交流测量
三相交流电流：量程：1A、5A、10A、20A；
测量范围：0～125%RG，较大输入25A；
分辨力：0.01%；
测量准确度：≤±0.05%RG；
三相交流电压：量程：57.7、100V、220V、380V；
测量范围：0～130%RG，较大输入500V；
分辨力：0.01%；
测量准确度：≤±0.05%RG；
交流频率：分辨力：0.001 Hz；测量准确度：≤±0.002 Hz；
交流相位：分辨力：0.01°；测量准确度：≤±0.05°；
有功功率：有功功率测量准确度：≤±0.05%RG；
无功功率：无功功率测量准确度：≤±0.1%RG；
三相电流钳测量量程：5A；
测量范围：0～120%RG，较大输入6A；
分辨力：0.01%；
测量准确度：≤±0.2%RG；
有功功率测量准确度：≤±0.2%RG；
无功功率测量准确度：≤±0.5%RG。
故障保护
装置具有交流输出过载保护功能；当电压输出短路或发生输出过载时，装置自动停止输出；
装置具有过热保护功能；当发生装置过热时，装置自动停止输出；
装置具有自动电流开路保护和电流开路检测功能；当电流开路时，装置自动停止输出；
通讯接口
与被测装置通讯接口：RJ45接口×2；RS-232接口：与PGPS时间同步装置的接口。
直流输出
直流电流量程：±1mA、±5mA、±20mA、±100mA；
输出范围：0～125%RG，较大输出±125mA；
准确度：≤±0.05%RG；
稳定度：≤±0.01%RG/1min；
较大负载电压：20V；
纹波含量：≤0.5%RG；
直流电压1：量程：100V、300V、600V；
输出范围：0～125%RG，较大输出750V；
准确度：≤0.05% RG；
稳定度：≤±0.01% RG /1min；
纹波含量：≤0.5% RG；
较大负载电流：100mA；
直流电压2：量程：±75 mV、±1V、±5V、±10V；
输出范围：0～125%RG，较大输出±12.5V；
准确度：≤±0.05% RG；
稳定度：≤±0.01% RG /1min；
纹波含量：≤0.5% RG；
较大负载电流：±100mA。
机械参数
全铝合金积压型材，电磁兼容进口机箱；
尺寸：364mm×200mm×475mm(W×H×D)；
重量：23Kg。
直流测量
直流电流：量程：±1mA、±5mA、±20mA；
测量范围：0～125%RG，较大输入±25mA；
分辨力：0.001%；
测量准确度：≤±0.01% RG；
直流电压：量程：±1V、±5V、±10V；
测量范围：0～125%RG，较大输入±12.5V；
分辨力：0.001%；
测量准确度：≤±0.01% RG；
PM205AM交流采样变送器校验仪选用320×240液晶显现屏，而且系统里面的话是全中文显现，加上界面清楚简捷、操作便当、视觉效果好。基地模块选用高速DSP，功用强壮、可靠性高、灵活性和适应性强、软件可晋级，使产品功用大幅度提高。功率输出均有过流、过热保护，电流开路时分有限压功用，保证检查人员的安全，PM205AM交流采样变送器校验仪标准仪器中具有较高实用价值的仪器。此文章来自校验仪。
