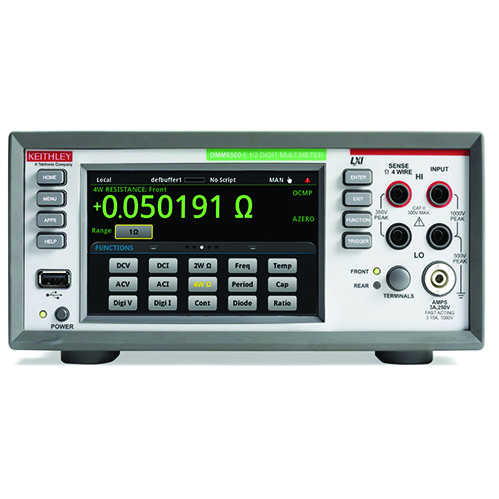

DMM6500 6位半台式万用表 数字万用表 KEITHLEY吉时利
DMM65006位半台式/系统数字万用表配备5英寸多触点容性大触摸屏，在电子研发、工业检测、科研实验等领域，对电压、电流、电阻、温度等电参数的精准测量是保障项目推进与产品质量的核心环节。 DMM65006位半台式/系统数字万用表 作为泰克旗下的专业测量设备，凭借6位半的高精度测量能力、15种丰富的测量功能及人性化的操作设计，成为多场景测量的优选工具。无论是实验室中对微小电流的精准捕捉，还是工业生产线对多通道温度的同步监测，DMM65006位......
产品描述
DMM65006位半台式/系统数字万用表配备5英寸多触点容性大触摸屏，在电子研发、工业检测、科研实验等领域，对电压、电流、电阻、温度等电参数的精准测量是保障项目推进与产品质量的核心环节。DMM65006位半台式/系统数字万用表作为泰克旗下的专业测量设备，凭借6位半的高精度测量能力、15种丰富的测量功能及人性化的操作设计，成为多场景测量的优选工具。无论是实验室中对微小电流的精准捕捉，还是工业生产线对多通道温度的同步监测，DMM65006位半台式/系统数字万用表都能以稳定性能输出可靠数据，为用户提供从基础测量到复杂分析的全方位支持。
KEITHLEY吉时利DMM65006位半台式/系统数字万用表的测量功能覆盖电参数测量的核心场景，可满足多样化测试需求。在电压测量方面，其直流电压（DCV）量程覆盖100mV至1000V，分辨率达100nV，一年期基本准确度为25ppm，两年期为30ppm，能精准捕捉从微弱信号到高压信号的变化，例如在传感器信号采集场景中，可清晰分辨100nV的电压波动；交流电压（ACV）量程为100mV至750VRMS，支持3Hz至300kHz的频率范围，适用于交流电路的电压特性分析，如电机驱动电路的交流电压监测。
电流测量同样表现出色，直流电流（DCI）量程从10pA至10A，8种不同电流范围适配从微电流到强电流的测量需求，例如在半导体器件测试中，可精准测量10pA的漏电流；交流电流（ACI）量程为100pA至10.1A，支持3Hz至10kHz频率范围，能满足电机、变频器等设备的交流电流检测。电阻测量方面，支持2线与4线测量模式，2线电阻量程10mΩ至120MΩ，4线电阻量程1μΩ至120MΩ，4线模式可有效消除引线电阻影响，适用于高精度电阻元件的参数校准，如精密电阻器的阻值验证。
此外，泰克吉时利DMM65006位半台式/系统数字万用表还具备电容、温度、频率、周期、二极管等多种测量功能。电容测量量程0.1pF至120μF，分辨率0.1pF，可用于电容器件的容量检测；温度测量支持热电偶（-200℃至1820℃）、RTD（-200℃至850℃）和热电阻器（-80℃至150℃），适配不同温度范围的测量场景，如工业炉温监测、电子元件温度特性测试；频率与周期测量范围3Hz至300kHz，分辨率3.3μs，可用于信号源频率校准、振荡器性能验证；二极管测试支持10μA/100μA/1mA/10mA可变电流源，能精准测量二极管的正向压降，辅助判断二极管性能好坏。

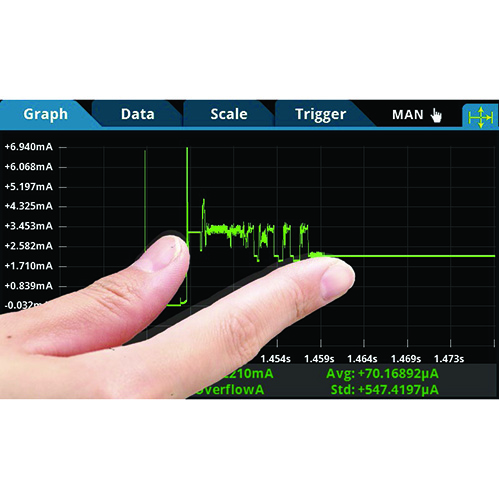

在操作与数据管理方面，DMM65006位半台式/系统数字万用表配备5英寸（12.7cm）多触点容性大触摸屏，支持手势体感操作，用户可通过缩放、滑动等手势快速浏览与分析测量数据，例如对波形数据进行局部放大，深入查看瞬态信号细节。设备内置大容量内存，最多可存储700万个读数，同时配备USB主控端口，支持将测量数据、仪器配置与屏幕截图存储到USB闪存驱动器，方便数据归档与后续分析。此外，设备支持多种通信接口，标配USB-TMC和LXI/以太网接口，选配GPIB、TSP-Link®和RS-232接口，可轻松融入自动化测试系统，实现远程控制与数据传输，例如通过以太网接口与上位机连接，完成多台设备的协同测量。
测试原理
DMM6500数字万用表的测试原理基于高精度模数转换（ADC）技术与信号调理电路，核心流程包括信号采集、调理、转换与数据处理。以直流电压测量为例，被测电压信号首先进入输入保护电路，防止过压损坏设备，随后经过信号调理电路进行放大或衰减，将信号幅度调整到ADC的最佳测量范围；调理后的模拟信号送入16位高精度ADC，ADC将模拟信号转换为数字信号，转换速率最高可达1MS/s，可快速捕捉瞬态信号；数字信号再由微处理器进行数据处理，结合校准数据修正误差，最终得到准确的测量结果并显示在屏幕上，同时可根据用户需求存储或传输至外部设备。
对于电阻测量，2线模式通过恒流源向被测电阻施加固定电流，测量电阻两端的电压，根据欧姆定律（R=U/I）计算电阻值；4线模式则额外引入两根Sense线，直接测量被测电阻两端的电压，消除引线电阻带来的误差，确保高精度测量。温度测量中，针对热电偶，设备通过内部冷端补偿（CJC）电路修正环境温度对测量结果的影响，将热电偶输出的毫伏信号转换为对应的温度值；针对RTD，利用RTD的电阻值随温度变化的特性，通过恒流源施加电流，测量RTD两端电压，结合RTD的温度系数计算温度。
在交流信号测量方面，信号首先经过交流耦合电路去除直流分量，再通过抗混叠滤波器抑制高频噪声，随后送入ADC进行采样，采样得到的数字信号经傅里叶变换（FFT）转换到频域，提取交流信号的有效值，最终得到交流电压或电流的测量结果。数字化测量功能则通过可编程1MS/s16位ADC直接采集电压或电流信号的波形数据，无需额外仪器即可捕捉瞬态异常信号，辅助分析功率事件曲线，如电池供电器件的工作状态变化。
KEITHLEY吉时利DMM65006位半台式万用表数字万用表
直流电压
直流电压准确度±(读数%+量程%)
量测噪声特性和抑制比
直流电压特性
超过范围在100mV、1V、10V和100V时为20%。在1000V时为1%
ADC线性(10V范围)10V范围的0.0001%
输入阻抗100mV至10V范围：可选：(>10G或10M±1%)与<400pF并联。
100V至1000V范围：10M±1%，<400pF并联
输入电容输入偏压电流在23℃下<50pA
共模电流在50Hz或60Hz下<600nA峰值-峰值
接地隔离度500Vpeak>10G和<300pF任何终端到机箱
共模电压500V方正中等线简体LO终端至机箱最大值
自动归零关闭误差在±1℃范围内增加±(范围的0.0002%+3V)，且自上次自动归零后开始≤10分钟在±5℃范围内增加±(范围的0.0010%+10V)，且自上一次自动归零后开始≤60分钟
输入保护输入HI1100V、SenseHI(SHI)和SenseLO(SLO)350V参考LO
扫描卡额外的不确定性和最大输入信号电压
| 范围 | 分辨率 | 输入阻抗 |
24小时 TCAL±1℃ |
90日 TCAL±5℃ |
1年 TCAL±5℃ |
2年 TCAL±5℃ |
温度系数 |
| 100mV | 100nV | >10G或10M±1% | 0.0015+0.0030 | 0.0025+0.0035 | 0.0030+0.0035 | 0.0035+0.0035 | 0.0001+0.0005 |
| 1V | 1V | >10G或10M±1% | 0.0015+0.0006 | 0.0020+0.0006 | 0.0025+0.0006 | 0.0030+0.0006 | 0.0001+0.0001 |
| 10V | 10V | >10G或10M±1% | 0.0010+0.0004 | 0.0020+0.0005 | 0.0025+0.0005 | 0.0030+0.0005 | 0.0001+0.0001 |
| 100V | 100V | 10M±1% | 0.0015+0.0006 | 0.0035+0.0006 | 0.0040+0.0006 | 0.0050+0.0006 | 0.0006+0.0001 |
| 1000V1 | 1mV | 10M±1% | 0.0020+0.0006 | 0.0035+0.0006 | 0.0040+0.0006 | 0.0050+0.0006 | 0.0006+0.0001 |
量测噪声特性和抑制比
| NPLC中的量测速率 | 位数 |
DCVRMS噪声不确定性 (范围%+固定误差)2 |
NMRR3 | CMRR3 |
| 54 |
6.5 |
0 | 100dB | 140dB |
| 5 | 0 | 60dB | 140dB | |
| 14 | 0 | 90dB | 140dB | |
| 1 | 0 | 60dB | 140dB | |
| 0.14 | 0.00015+1V | 40dB | 120dB | |
| 0.1 | 5.5 | 0.00015+4V | - | 120dB |
| 0.01 | 0.00030+6V | - | 80dB | |
| 0.0005 | 4.5 | 0.00500+40V | - | 80dB |
直流电压特性
超过范围在100mV、1V、10V和100V时为20%。在1000V时为1%
ADC线性(10V范围)10V范围的0.0001%
输入阻抗100mV至10V范围：可选：(>10G或10M±1%)与<400pF并联。
100V至1000V范围：10M±1%，<400pF并联
输入电容输入偏压电流在23℃下<50pA
共模电流在50Hz或60Hz下<600nA峰值-峰值
接地隔离度500Vpeak>10G和<300pF任何终端到机箱
共模电压500V方正中等线简体LO终端至机箱最大值
自动归零关闭误差在±1℃范围内增加±(范围的0.0002%+3V)，且自上次自动归零后开始≤10分钟在±5℃范围内增加±(范围的0.0010%+10V)，且自上一次自动归零后开始≤60分钟
输入保护输入HI1100V、SenseHI(SHI)和SenseLO(SLO)350V参考LO

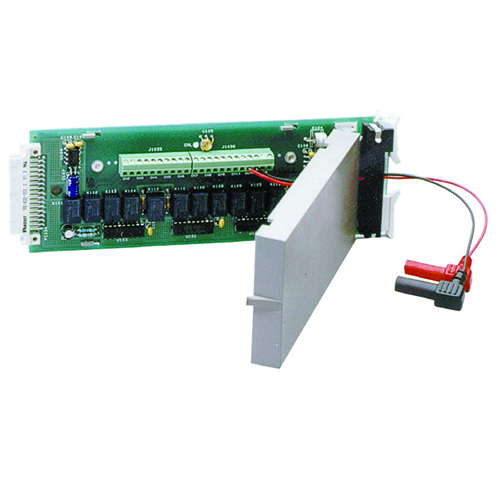

扫描卡额外的不确定性和最大输入信号电压
| 扫描仪卡 | 增加下列不确定性 | 最大输入讯号位准 |
| 2000-SCAN | 1V | 110V |
| 2001-TCSCAN | 1V | 110V |
电阻准确度±(读数%+量程%)
| 范围 | 分辨率 | 测试电流(±5%) | 开路电压(±5%) | 24小时TCAL±1℃ | 90日TCAL±5℃ | 1年TCAL±5℃ | 2年温度系数 | TCAL±5℃ |
| 16 | 1µ | 10mA | 12.5V | 0.0080+0.0200 | 0.0080+0.0200 | 0.0085+0.0200 | 0.0100+0.0200 | 0.0006+0.0010 |
| 106 | 10µ | 10mA | 12.5V | 0.0020+0.0020 | 0.0080+0.0020 | 0.0085+0.0020 | 0.0100+0.0020 | 0.0006+0.0001 |
| 100 | 100µ | 1mA | 9.2V | 0.0020+0.0020 | 0.0075+0.0020 | 0.0085+0.0020 | 0.0100+0.0020 | 0.0006+0.0001 |
| 1k | 1m | 1mA | 9.2V | 0.0020+0.0006 | 0.0065+0.0006 | 0.0075+0.0006 | 0.0090+0.0006 | 0.0006+0.000 |
| 110k | 10m | 100A | 12.7V | 0.0020+0.0006 | 0.0065+0.0006 | 0.0075+0.0006 | 0.0090+0.0006 | 0.0006+0.0001 |
| 100k | 100m | 10A | 12.5V | 0.0020+0.0006 | 0.0070+0.0010 | 0.0075+0.0010 | 0.0100+0.0010 | 0.0006+0.0001 |
| 1M | 1 | 10A | 12.5V | 0.0020+0.0006 | 0.0075+0.0006 | 0.0100+0.0006 | 0.0120+0.0006 | 0.0006+0.0001 |
| 10M7 | 10 | 0.7A||10M | 7.1V | 0.0150+0.0006 | 0.0200+0.0010 | 0.0400+0.0010 | 0.0450+0.0010 | 0.0070+0.0001 |
| 100M7 | 100 | 0.7A||10M | 7.1V | 0.0800+0.0030 | 0.2000+0.0030 | 0.2000+0.0030 | 0.2500+0.0030 | 0.0385+0.0001 |
电阻量测噪声特性
| NPLC中的量测速率 |
位数 |
两线RMS噪声不确定性 （范围%+固定误差） |
四线RMS噪声不确定性，偏移补偿关闭 (范围%+固定误差)9 |
四线RMS噪声不确定性，偏移补偿开启 (范围%+固定误差)9 |
| 5 |
6.5 |
0 | 0 | 0 |
| 1 | 0 | 0 | 0 | |
| 0.110 | 0.00015+0.10m | 0.00020+0.20m | 0.00030+0.25m | |
| 0.1 | 5.5 | 0.00050+0.35m | 0.00180+2.00m | 0.00350+3.50m |
| 0.01 | 0.00070+0.50m | 0.00260+2.50m | 0.00500+4.00m | |
| 0.0005 | 4.5 | 0.00650+3.50m | 0.01000+7.00m | 0.01500+10.00m |
热电偶准确度±℃16
|
类型 |
分辨率 |
量程 |
2年准确度 TCAL±5℃；所有的不确定性(℃) |
温度系数(℃/℃) |
||
| 模拟或外部CJC | 内部CJC(模块上) | |||||
| 前/后终端 | 2001-TCSCAN | 2001-TCSCAN | ||||
| J | 0.001℃ | 0°至760℃ | 0.20 | 0.20 | 0.65 | 0.03 |
| -200°至<0℃ | 0.20 | 0.20 | 0.65 | 0.03 | ||
| K | 0.001℃ | 0°至1372℃ | 0.20 | 0.20 | 0.70 | 0.03 |
| -200°至<0℃ | 0.30 | 0.30 | 0.70 | 0.03 | ||
| N | 0.001℃ | 0°至1300℃ | 0.20 | 0.20 | 0.70 | 0.03 |
| -200°至<0℃ | 0.50 | 0.60 | 1.50 | 0.03 | ||
| T | 0.001℃ | 0°至400℃ | 0.20 | 0.20 | 0.70 | 0.03 |
| -200°至<0℃ | 0.30 | 0.30 | 0.70 | 0.03 | ||
| E | 0.001℃ | 0°至1000℃ | 0.20 | 0.20 | 0.70 | 0.03 |
| -200°至<0℃ | 0.20 | 0.30 | 0.70 | 0.03 | ||
| R | 0.010℃ | 600°至1768℃ | 0.40 | 0.50 | 1.30 | 0.03 |
| 0°至<600℃ | 0.80 | 1.00 | 1.30 | 0.03 | ||
| S | 0.010℃ | 600°至1768℃ | 0.40 | 0.50 | 1.30 | 0.03 |
| 0°至<600℃ | 0.80 | 1.00 | 1.30 | 0.03 | ||
| B | 0.010℃ | 1100°至1820℃ | 0.40 | 0.50 | 1.65 | 0.03 |
| 350°至<1100℃ | 1.20 | 1.50 | 1.65 | 0.03 | ||
电阻温度侦测器(RTD)准确度±℃
|
量测方法 |
分辨率 |
量程 |
2年准确度 | 温度系数 |
| TCAL±5℃ | (℃/℃) | |||
| 双线17 | 0.01℃ | -200°至850℃ | 0.80 | 0.003 |
| 三线18 | 0.01℃ | -200°至600℃ | 0.35 | 0.003 |
| >600°至850℃ | 0.37 | 0.003 | ||
| 四线 | 0.01℃ | -200°至600℃ | 0.06 | 0.003 |
| >600°至850℃ | 0.12 | 0.003 |
热敏电阻准确度±℃
类型：2.2k、5k和10k针对>70℃的读数，引线、通道和触点电阻的每增加此额外的不确定性
| 量测方法 | 分辨率 | 量程 | 2年准确度TCAL±5℃ | 温度系数(℃/℃) |
| 双线 | 0.01℃ | 80°至150℃ | 0.08 | 0.002 |
| 热敏电阻类型 | 通用型号 | 70°至100℃ | >100°至150℃ |
| 2.2k | 44004 | 0.22℃/ | 1.11℃/ |
| 5k | 44007 | 0.10℃/ | 0.46℃/ |
| 10k | 44006 | 0.04℃/ | 0.19℃/ |
DMM65006位半台式/系统数字万用表凭借高精度、多功能、易操作的特点，为各领域的电参数测量提供了可靠解决方案。其丰富的测量功能覆盖从基础电参数到复杂温度、频率的测量需求，人性化的操作设计与灵活的通信接口提升了测量效率与数据管理便利性，而精准的测试原理则保障了测量结果的准确性与可靠性。无论是电子工程师的电路调试、科研人员的实验研究，还是工业质检人员的产品检测，KEITHLEY吉时利数字万用表都能充分发挥优势，助力用户高效完成测量任务，推动项目与产品的高质量发展。
