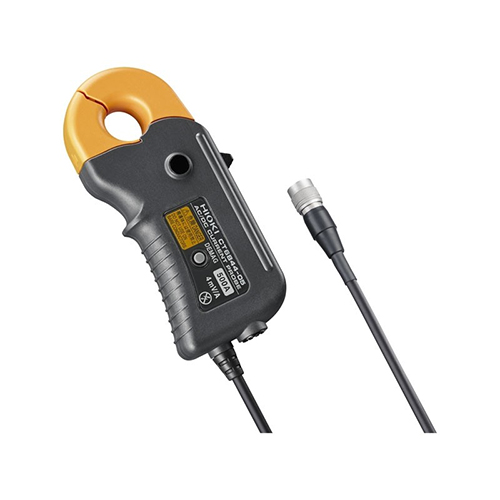

CT6844-05钳形传感器
CT6844-05钳形传感器 是一款用于电源效率测试的高精度的500A的交直流传感器，具有较宽的工作温度范围和较大的钳口直径，非常适合评估处于极端温度范围内的设备的运行完整性。电流钳不能单独使用，可以直接连接到兼容的功率计、存储记录仪和高性能示波器，或者把可选的传感器单元来供电并将夹子连接到Memory-HiCorder或其他仪器。与使用霍尔原理的电流传感器相比，钳形电流传感器不会很容易受到外部的温度变化而导致测量出现误差，可以高精度的......
产品描述
CT6844-05钳形传感器是一款用于电源效率测试的高精度的500A的交直流传感器，具有较宽的工作温度范围和较大的钳口直径，非常适合评估处于极端温度范围内的设备的运行完整性。电流钳不能单独使用，可以直接连接到兼容的功率计、存储记录仪和高性能示波器，或者把可选的传感器单元来供电并将夹子连接到Memory-HiCorder或其他仪器。与使用霍尔原理的电流传感器相比，钳形电流传感器不会很容易受到外部的温度变化而导致测量出现误差，可以高精度的测量极低的输入（电流值）和相位滞后 90° 的电流波形，精度可保证1年，是使用数字示波器和功率计测量功率波形的理想选择之一。
CT6844-05钳形传感器使用说明书
非常适合在-40˚C至85˚C温度范围内进行环境测试
高精度钳形设计，±0.3%幅度精度，±0.1°相位精度
从DC到200kHz的带宽
单手操作和坚固的锁定机制
减少磁场、导体位置和附近电线噪声的影响
用于EV/HEV电池充放电效率测试以及逆变器和电源调节器转换效率评估
技术分享恒温室和发动机室的理想选择之一
CT6844-05非常适合对受极端温度变化影响的设备内部设备进行操作评估，由于其广泛的温度特性和-40°C至85°C的工作温度范围，可提供严苛的高精度测试。钳形传感器的坚固性能有助于确保用户能够进行所需的测量。

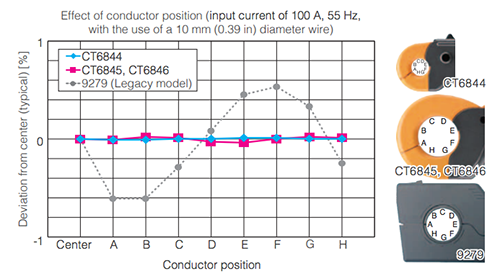

导体位置的影响很小
使用典型的钳形传感器时，必须特别注意被测导体的位置，因为磁芯中的断裂使得很难在整个磁芯圆周上获得均匀的特性。CT6844系列利用了Hioki在电流传感技术方面的核心能力，几乎不受导体位置的影响，让用户可以将被测电缆放置在夹具内的任何位置，并且仍能达到规定的精度。
CT6844-05钳形传感器标准配置说明
使用说明书×1
标记带×6
便携包×1
可选配置
标记带×6
便携包×1
可选配置
连接线9165：电源线两端都有金属 BNC 连接器，用于金属端子，1.5 m (4.92 ft) 长；
连接线L9217：电源线两端都有绝缘 BNC 连接器，1.6 m (5.25 ft) 长；
传感器单元CT9557：4通道，±0.06%直流精度，波形、总波形和总 RMS 输出；
传感器单元CT9556：1通道，±0.2%直流精度，波形和RMS输出；
传感器单元CT9555：1个通道，波形输出；
CT9903很多可串联2根电缆，不能与9277至9279组合使用；
转换电缆CT9900：将PL23（10 针）端子转换为ME15W（12 针）端子；
CT9903很多可串联2根电缆，不能与9277至9279组合使用；
转换电缆CT9900：将PL23（10 针）端子转换为ME15W（12 针）端子；
CT9902很多可串联 2 根电缆。
转换线CT9901：ME15W（12 针）转PL23（10针）连接器；
延长线CT9902，5m (16.41ft) 长，ME15W（12针）和ME15W（12针）连接器；
转换线CT9901：ME15W（12 针）转PL23（10针）连接器；
延长线CT9902，5m (16.41ft) 长，ME15W（12针）和ME15W（12针）连接器；
转换电缆9318：用于连接F/V-Unit8940或Current-Unit8971，将CT6841-6846、CT6865/63/62、9709、9272-10连接到8971/40/51，38厘米（14.96 英寸）长。
CT6844-05钳形传感器操作说明书
| 额定电流 | 500A交流/直流 |
| 允许输入 | 720A峰值（需要降额） |
| 频率特性 |
DC 至 200 kHz 相位：DC至200kHz |
| 幅度和相位精度 |
直流±0.3%读数±0.02% fs（相位：未定义） DC＜ f ≤ 100 Hz ±0.3 % rdg。±0.01 % fs（相位：±0.1°） 定义为 200 kHz |
| 输出电压 | 4 mV/A（传感器单元的电压输出与输入电阻为1MΩ或更高的设备一起使用） |
| 芯径 | φ20毫米（0.79英寸） |
| 工作温度、湿度 | -40℃至+85℃（-40℉至185℉），80% RH或更低（无冷凝） |
| 电源 | ±11V至±15 V DC（通过支持100至240 V AC的传感器单元供电） |
| 能量消耗 | 较大7VA （500A/55 Hz，±12V电源要求） |
| 尺寸和质量 | 153毫米（6.02英寸）宽×67毫米（2.64英寸）高×25毫米（0.98英寸）深，400克（14.1盎司），线长：3 m（9.84英尺） |
| 配件 | 使用说明书×1、标记带×6、便携包×1 |
