Meter66205数字功率计 是66200的第二代功率表计，专门为单通道测量而设计的；能够提供高精度的功率测量，是符合IEC62301和EN50564的标准要求。66205新增了智能测距功能的功能，功率测量的应用变得更加广泛。Chroma的专有设计可以在自动模式下，自动选择适当的测量范围；具有功率积分功能，专有设计的智能量程功能允许在自动模式下与测量量程进行功率集成，根据不断变化的电压和电流测量选择很合适的量程，确保在功率积分模式下量程变化的过渡过程中......
产品描述

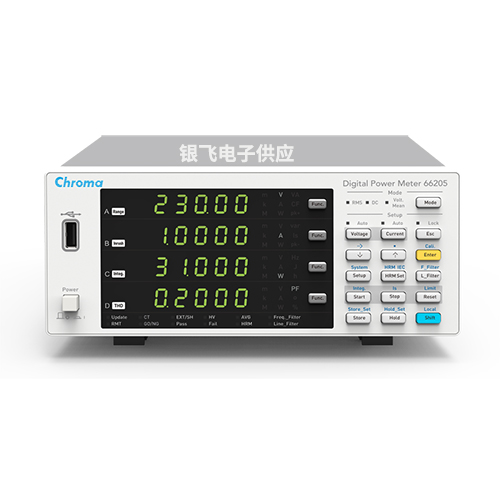

Meter66205数字功率计是66200的第二代功率表计，专门为单通道测量而设计的；能够提供高精度的功率测量，是符合IEC62301和EN50564的标准要求。66205新增了智能测距功能的功能，功率测量的应用变得更加广泛。Chroma的专有设计可以在自动模式下，自动选择适当的测量范围；具有功率积分功能，专有设计的智能量程功能允许在自动模式下与测量量程进行功率集成，根据不断变化的电压和电流测量选择很合适的量程，确保在功率积分模式下量程变化的过渡过程中不会丢失数据。
文章来源于功率分析仪器
Chroma66205功率分析仪器操作使用说明书
电压范围：15/30/60/150/300/600 Vrms1200Vrms（可选）；
电流范围：0.005/0.02/0.05/0.2/0.3/0.5/2/5/20/30Arms；
频率范围：DC，15Hz～10kHz；
嵌入式：高速DSP，16位模数转换器，较大采样率高达250kHz；
能够满足IEC61000-4-7谐波测量要求；
智能量程功能在自动量程模式下提供无缝功率积分测量；
支持用于更高电流应用的外部分流器和CT；
5mA很小电流范围和0.1mW功率分辨率；
符合EN50564/IEC62301/ErP要求；
测量：浪涌电流和能量测量、电压/电流谐波测量，高达100次；
功能：USB（主机）接口提供数据记录；
接口：支持GPIB、USB、RS232、LAN（选项）
CHROMA66205功率分析仪参数测量说明书
| Model | METER66205 |
| Channel | 1 |
| Parameters |
Vrms， Vpk+， Vpk-， V_harm， V_THD， CFv， Irms， Ipk+， Ipk-， I_harmonic， I_THD， CFi， Is， W， VA， var， PF， Freq_V， Freq_I， Wh， Ah， º°(degree) |
| AC/DC Voltage | |
| Range | 15V/30V/60V/150V/300V/600Vrms (CF=2 )， 6 ranges |
| Accuracy |
DC， 10Hz to 850Hz：0.1% rdg+0.05% rng 850Hz to 10kHz：(0.1+0.05*kHz)% rdg+0.08% rng |
| Harmonics Accuracy |
DC， 10Hz to 850Hz：0.1% rdg+0.05% rng 850Hz to 10kHz：(0.1+0.05*kHz)% rdg+0.08% rng |
| Input Resistance | 2MΩ |
| AC/DC Current | |
| Range |
Low Shunt: 5mA/20mA/50mA/200mA/300mA (CF=4) High Shunt: 500mA/2A/5A/20Arms/30Arms (CF=4) |
| Accuracy |
DC， 10Hz to 850Hz：0.1% rdg+0.05% rng 850Hz to 10kHz：(0.1+0.05*kHz)% rdg+0.1% rng |
| Harmonics Accuracy |
DC， 10Hz to 850Hz：0.1% rdg+0.05% rng 850Hz to 10kHz：(0.1+0.05*kHz)% rdg+0.1% rng |
| Power | |
| Range | 75mW ~ 18kW (60 ranges) |
| Accuracy |
DC， 10Hz to 850Hz：0.1% rdg+0.05% rng 850Hz to 10kHz：(0.1+0.07*kHz)% rdg+0.15% rng |
| Power Factor accuracy | 0.001+(15ppm/PF) x Hz |
| Frequency | |
| Range | DC，10Hz ~ 10kHz |
| Measuring Condition |
Synchronizing by voltage signal (10%~100% of the voltage range) Synchronizing by current signal (30%~100% of the current range) |
| Others | |
| Display Resolution | 5 digits |
| Display Update Rate | 50ms/100ms/250ms/500ms/1s/2s/5s/10s |
| Input Voltage | 100~240 ± 10%， 50/60Hz |
| Interface |
Standard：USB (host)， USB (device)， GPIB and RS232 Optional：LAN |
| Operation Temperature | 0˚C ~ 40˚C |
| Storage | -40˚C ~ 85˚C |
| Safety & EMC | CE (include EMC & LVD) |
| Dimension (H x W x D) | 88mm x 208mm x 348mm / 3.47" x 8.19" x 13.7" |
| Weight | Approx4.4kg / 9.7lbs |
66205有四种通讯接口可以选择，包含GPIB、USB、RS-232与LAN(选购)，可以非常方便的应用于远端控制，搭配softpanel软件控制界面可建立完整之测试报表，以及电力质量法规之测试。此外，也可使用STORE功能记录量测值，再将纪录资料储存于USB储存装置。Limit功能可应用于生产测试，对电压、电流、功率等多个量测参数进行上限与下限数值的GO/NG判断，更可搭配I/O Port达成自动化生产，66205适用于研发、品保验证、生产单位对于功率等相关参数量测需求。66205数字功率计可以可靠的测量Vrms、Vpeak±、电压谐波、CFV（峰值因数电压）、CFI（峰值因数电流）、Irms、Ipeak±、I\u谐波，I\uTHD，Is（浪涌电流）、W、VA，VAR，PF、频率V、频率I、Wh、Ah等参数，并能提供比较准确的测量数据。
66205数字功率计标准配置与选项说明
标配：66205 数字功率计单通道，30A
选项：A662023 1800V 高压测量套件 [66203/66204/66205]
A662002：机架安装套件
A662012：1200V高压测量套件
A662014：外部CT100A/rms
A662017：超高精度DCCT60A
A662018：超高精度DCCT200A
A662019：单通道DCCT电源适配器
A662021：LAN远程接口板

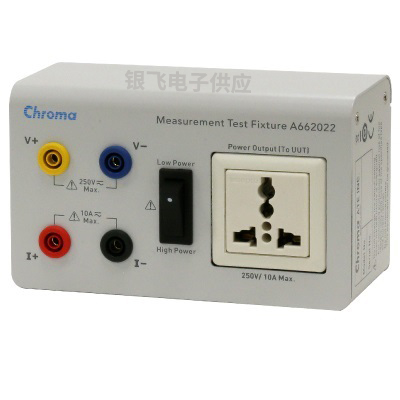

A662022：测量测试夹具（250V/10A）
10606：软面板套件

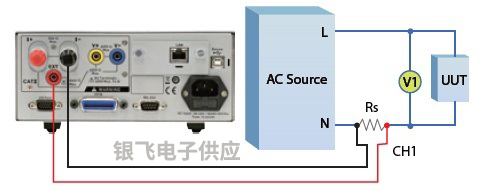

外部分流功能
当测量电流大于 30Arms 电流范围时，外部分流器是一种替代方法。用户可以设置外部分流器的电阻值，设置范围从 0.0001m到99.999 ohm。请注意外部分流功能适用于交流和直流电流测量。
66205数字功率计配有Line Filter是一种数字低通滤波器，具有很高的衰减率≥70分贝。启用Line Filter时，测量值将不包括高频分贝，例如开关变换器的高频噪声。66205提供三组Line Filter，截止频率为OFF，500Hz和5.5kHz。5.5khz的Line Filter符合IEC61000-3-2国际标准的要求，建议在开始测量谐波时将滤波器打开。66205设计用于满足谐波测量，并符合IEC61000-4-7的标准要求，在谐波测量IEC模式下，允许用户获得符合高端IEC61000-4-7的功率分析仪测量的THD数据一致，还具有谐波量测显示功能，浪涌电流量测功能，智慧档位功能(应用于功率积分模式)，同步讯号源功能，高电压(HV)量测功能，外部分流器功能，电流转换器CT功能。用户可以通过USB、GPIB或LAN在PC上进行控制软件及读取资料，还可以观察到电压电流波形、记录随时间变化的曲线图，以及设定参数及时间，将长时间量测值储存至档案后供分析。
