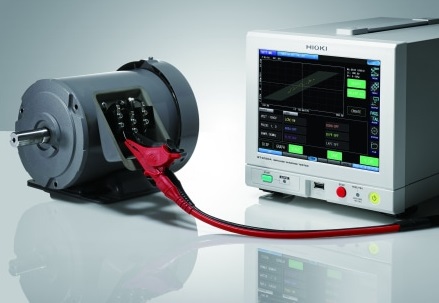

脉冲线圈测试仪St4030A输出电压高达4200V，是原来的老款型号脉冲测试仪ST4030升级产品。该新款St4030A能够检测到以往很难检测到的不良现象，工作能力提升了。A型新款仪器有高精度的检测波形能力，其高速采样达到200MHz×高分辨率12bit；单匝线圈检测（响应波形的定量化），通过检测隐藏在噪音中的“微弱的局部放电”，掌握马达线圈之间的绝缘不良情况(微短路)。（选件）通过响应波形的定量化，能在装有转子的成品状态下进行检查。脉冲线圈测试仪St4030A概要规格表选　件资料下载升级・软件用于通讯控制(RS-232C、GP-IB、USB、LAN)的通讯指令说明。LAN GP-IB，选件 RS-232C，选件 USB2.0 CE。

脉冲线圈测试仪ST4030介绍

脉冲线圈测试仪ST4030根据响应波形识别特征量LC和RC。 由于可以定量地将其作为电路常数值处理，因此可以基于数值数据清楚地确定判断阈值。 并且因为测试结果是数值，所以可以使用统计质量控制方法从测试结果中使用它们。 每匝短路的累积数据可以反馈到先前的过程以预测线圈缺陷并防止再次发生。



高精度的St4030A波形检测

可以高精度的检测出以往难以识别的合格品和不合格品之间的差异，例如响应波形中的微妙变化。 200 MHz的高速采样能捕捉细微的瞬间变化，12bit的高分辨率能捕获波形之间的微小差异。



St4030A可以检测较难判定的多匝短路

对于以往较难判定的多匝短路的区别也能通过响应波形的定量化进行合格与否的判断。因为在LC、RC值上合格品和不合格品的分布不同，因此可以明确判断的标准。



St4030A能够在装有转子的成品状态下进行脉冲测试

转子装在马达定子上的状态下，根据转子的安装位置，转子和定子之间的杂散电容会发生变化。因此，脉冲测试得到的响应波形也会发生变化，从而无法使用过去的波形比较方式。将响应波形进行数值化得到的LC·RC值也会因为响应波形的变化而变化，但合格品和不合格品的分布不同。所以，ST4030通过生成合格品和不合格品的判定区域，能在装有转子的成品状态下进行脉冲测试了。



脉冲线圈测试仪的使用方法-ST4030

脉冲线圈测试仪ST4030测试电机电感（线圈）产生的线圈之间是否存在层间短路。 一种判断合格品的方法，通过比较脉冲电压施加到合格品时参考主波形的指定部分中“主波形”和“测试波形”之间的偏差面积， 我们将介绍如何使用脉冲线圈测试仪，使用从合格品和不合格品的分布偏差判断质量的方法来检测单匝短路情况。
