德国电能质量分析仪解决方案。惯例认知上电能质量测试精度会受到哪些因素影响呢？又是应该如何解决呢。GMC-I LINAX PQ5000多功能电能质量分析仪告诉我们：关于电能质量（也称为PQ:Power Quality）研究的主题已成为多方面的话题。其需要考虑的不仅仅是IEC 61000-x-x电磁兼容性标准中规定的实际电能质量现象。在实践中，通常还会增加其他重要参数来保证供电的安全性，在某些情况下这些参数甚至还可以为消费者提供法律保护。这些参数中就包括能量消耗值，这些值与降低CO2排放量有关。结合使用时，所有上述标准必须基于可靠的测量结果。Application example of a qualified mains quality analysis in combination with a residual current monitor and an earth conductor current monitor

电能质量分析仪的测量精度

测量仪器通常根据标准和精度进行分类。精度是一项重要指标，工程师可以通过高精度仪器进行可靠的测量并对结果进行分析，并采取后续行动。但是，尽管所使用的测量仪器对应于指定的精度等级，大部分人通常对所用的传感器的精度关注较少。研究结果表明，尽管电能质量应用中使用的A类测量仪器在电表上的U / I精度为0.1％，电表的精度为0.2S，但上游电流互感器的精度通常要低得多（例如，0.5％或更差 ）。此外，精度不仅影响电能质量的测量，而且还不可避免的影响谐波兼容性，这是在电能质量中越来越重要的相对较新的问题之一。

剩余电流监控器的错误警报

出于防火和工厂保护系统运行相关的原因，一般无法在固定位置使用剩余电流断路设备（RCD）。通常，这些位置具有可测量的工作故障电流，例如在UPS网络，计算机中心，生产工厂，机场等场所中。在这种情况下，有必要安装剩余电流监视器（RCM）作为保护装置，除非，已经指定了一个RCD来保护相关人员。

但是在这里，我们也越来越注意到RCM系统容易受到干扰。通常，这是由于谐波反复干扰测量并触发错误警报而引起的。例如，即使没有故障发生，RCM仍可能报告测量值越限。这给操作员带来信息的不确定性，并导致不必要的分析工作。但是，当发生实际故障时，情况甚至更糟，因为如果RCM未检测到故障或进行了错误的测量，则可能导致实际设备的损坏。



德国电能质量分析仪解决方案

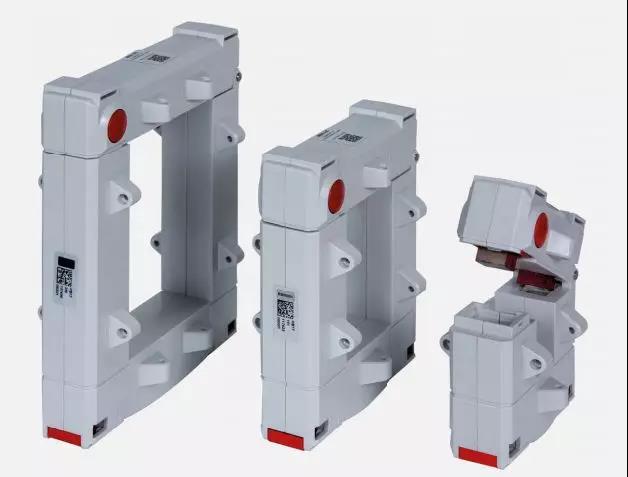

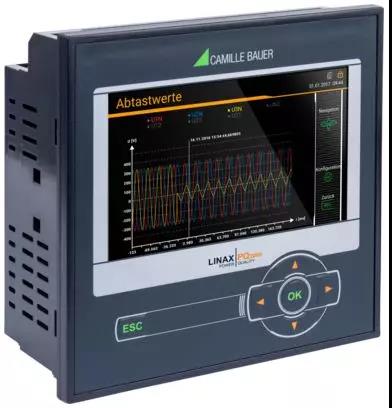

电能质量分析仪配备合格传感器的测量系统。LINAX PQ5000电能质量分析仪全面优质的数据记录。为了提高电能质量领域中可靠测量的准确性，Camille Bauer Metrawatt AG推出了XCTB，XKBU和XKBR系列电流互感器，用于电能质量分析。新一代的转换器即使在高达20KHz的谐波频带也能确保无故障运行。Camille Bauer Metrawatt AG经过计量认证的仪器测量方法，从传感器到GMC-I LINAX PQ3000多功能电能质量分析仪，LINAX PQ5000多功能电能质量分析仪符合IEC 61000-4-30 Ed.3 Class A级要求。

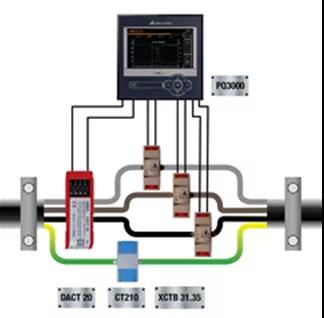

LINAX PQ系列通过允许在同一应用中测量和评估剩余电流和接地导体电流，有助于优化RSM。在这种情况下，使用DACT和KBU系列的差动电流互感器。为了在出现谐波振荡时尽可能避免测量误差，将测量系统限制为受监视频谱的1KHz。

此外，德国电能质量分析仪解决方案系统的稳定运行还得益于以下优势：可自由选择的监控通道数量（0/2/4/6/8），选择差分和/或接地导体电流监控器，断开导体监控器，可自由选择极限值，使用标准电流互感器的接地导体电流测量，警报和预警阈值记录，通过数字输出的直接警报触发等。这些功能中特别值得一提的是灵活的可监控通道选择，在紧急需求下可实现快速进行故障定位。

综上所述，可以说通过使用LINAX PQ系列测量仪并配备合适的传感器，可以同时且非常经济高效地执行一系列应用。 所有这些都可以在整个系统中始终保持较高的准确性和标准兼容性。
