航空电子外场测试仪如何进行ADS-B测试

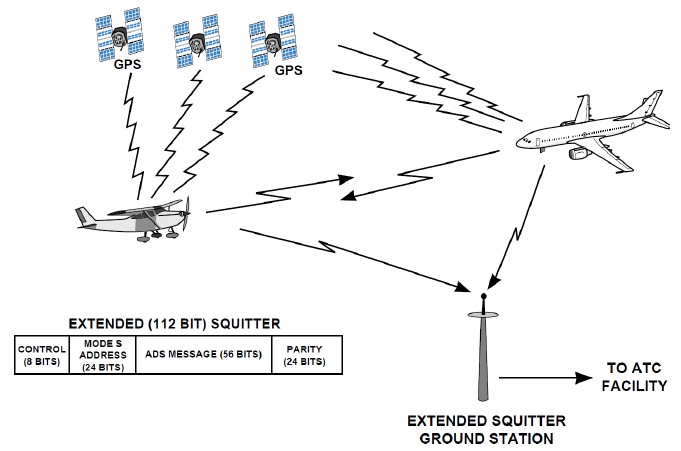

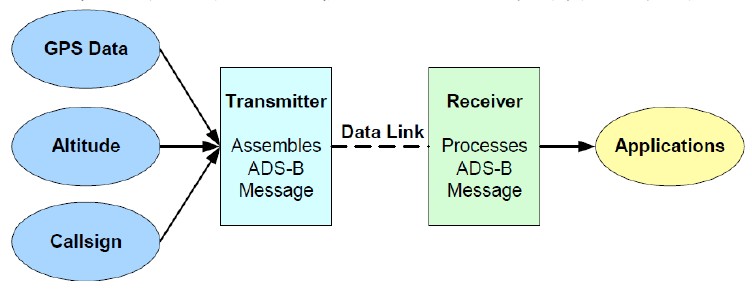

航空电子外场测试仪如何进行ADS-B测试,简简单单的就可以告诉大家!首先ADS-B系统由多地面站和机载站构成,以网状、多点对多点方式完成视距范围的数据双向通信。机载ADS信息处理单元收集到导航信息,航空电子外场测试仪如何进行ADS-B测试?通过ADS-B的通信设备广播发出,机载ADS通信设备在收到地面发给飞机的广播信息后,经过处理送给机舱综合信息显示器。ADS-B的信息是以ADS-B报文形成,通过空-空、空-地和地--地数据链广播式传播。当前采用的数据链有1090兆赫S模式扩展电文数据链(1090ES),万能电台数据链(UAT)和甚高频数据链模式4(VDL Mode 4)三种。其中,1090SE是国际民航组织推荐使用的数据链通信方式。

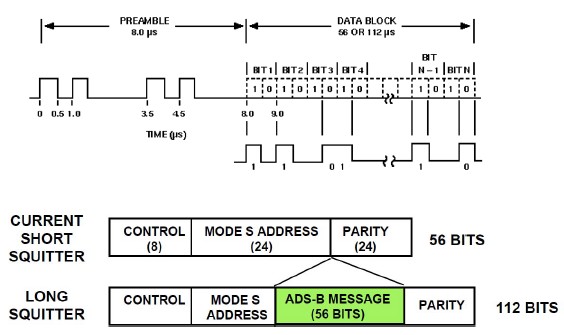

航空电子外场测试仪S模式应答机的询问信号和应答信号都包含有56位比特(短报文)或112位比特(长报文)的数据块,其前24位为飞机地址码,其他的数据位可用于传送所需的飞机参数。1090ES就是基于S模式长报文的一种技术。
COMM B&BDS
• CommB 是DF20和DF 21的主要部分。
• BDS(COMM B designated subfield)是Comm B指定子字段,BDS寄存器包含了机身的状态、意图和位置等相关信息。此文章来自航空电子外场测试仪。
