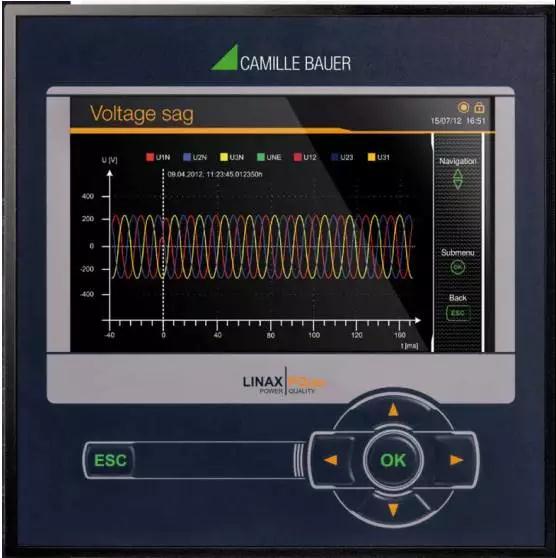

在线电能质量仪能量消耗如何监控分析，来自德国GMC-I所研发的电能质量分析仪可以很好查看能量的消耗并且进行分析记录，其中我们以PQ以及其它电能质量分析仪作为基础，来讲讲在线电能质量仪能量消耗如何监控分析，PQ 系列是符合电能质量标准IEC 61000-4-30 Ed.3 第三版 CLASS A 精度等级的产品。

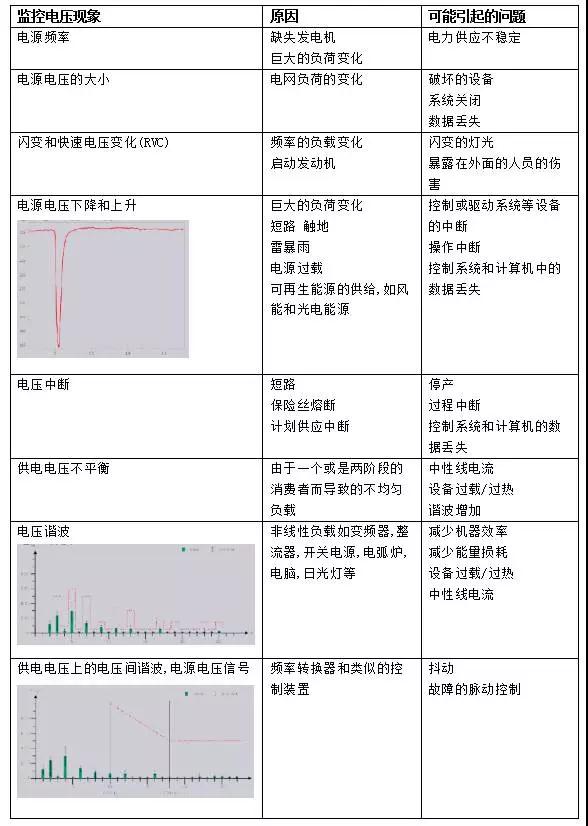

如何避免电能质量问题?---可以通过连续监控实现

储存原理

PQ3000 根据 IEEE1159.3标准,将已获得的电能质量数据存储在标准化的电能质量数据交换格式(PQDIF)中。许多用于分析电力质量数据的评估程序支持这种数据格式，例如Camille Bauer Metrawatt 的SMARTCOLLECT PM20 和Electrotek Concepts的PQVIEW。

存储原理提供一个PQDIF文件包含每天的分析统计数据。电压或电流事件也储存在每个事件单独的文件中，这样时间数据就可以随时获取。

电流(大小,谐波,间谐波,事件)

与电压相似的是，相关的电流值以同样的方式记录

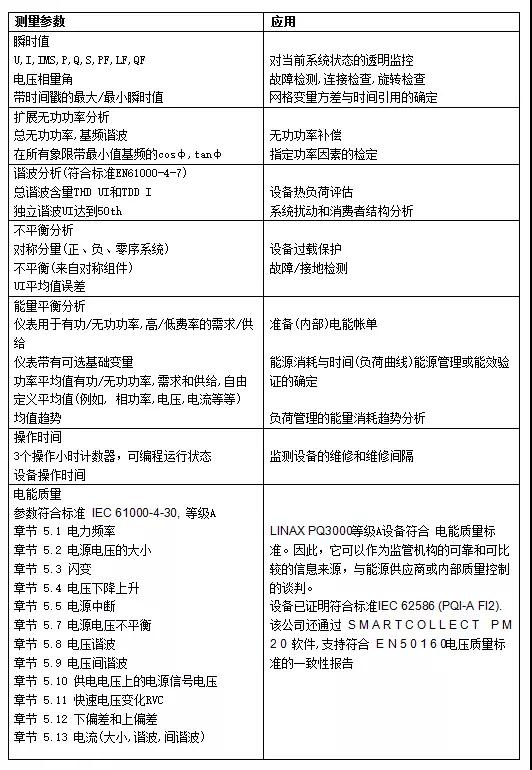

测量的参数有哪些？

操作和评估

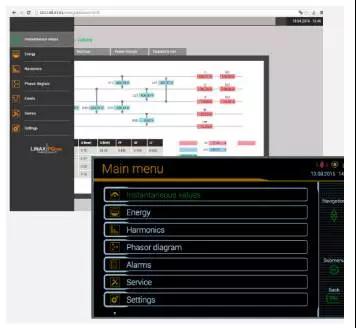

操作

设备本身的本地操作和通过web界面访问的方式是相同的。用户可以通过特定于语言,拓扑结构的菜单导航来访问可用的测量数据或参数。此外，右上角的状态栏也显示了报警监视的状态，密码保护系统以及时间/日期

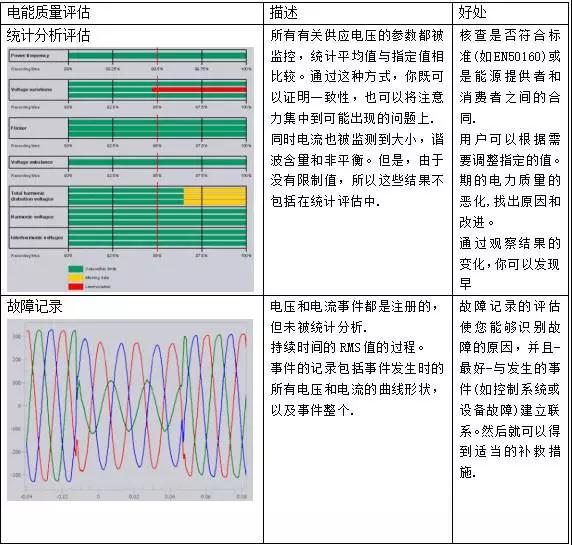

评估

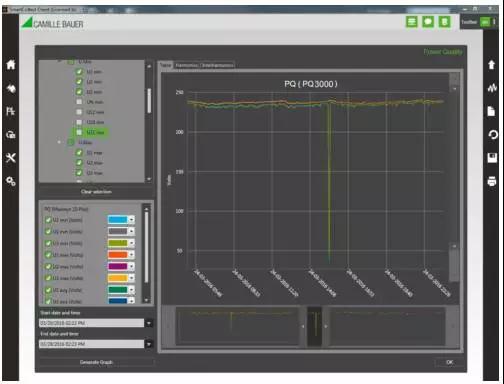

通过SMARTCOLLEC TPM20软件，设备的PQDIF文件能够显示,分析以及存储在数据库中。也可以准备一份一致性报告。

大部分数据也可以通过本地GUI或PQ3000的web接口显示。

监控和警告

除了自动记录电能质量统计数据外，高性能数据记录器还提供以下记录选项:

定期数据

可选择的度量值是定期保存的。获取负荷资料(10s至1h的间隔)或定期仪表读数(如每日、每周、每月)。


事件

一种记录事件和时间信息的日志:电源质量事件的开始和结束，监视功能，配置更改，电源故障等等。

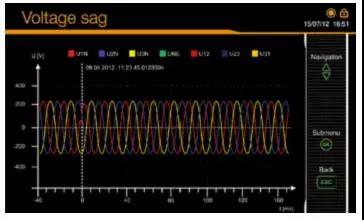

干扰记录

根据1/2循环均方根值，记录电流和电压的变化情况

此外，在扰动过程中，曲线形状也被记录下来

事件列表、干扰记录器的记录、平均价值课程(负载配置文件)和计数器读数可以直接显示在设备本身。通过该设备的网页或通过SMARTCOLLECT PM20 软件进行进一步的分析。
