基于PQ5000CL的精密制造车间的多回路电能质量精细化管控解决方案
工业精密制造领域，电能质量直接决定产品精度与设备寿命，谐波、电压波动、三相不平衡等问题易引发精密机床故障、生产线停机。国内某大型精密零部件制造基地，拥有8个生产车间、42条核心配电回路，原有分散式监测模式存在数据滞后、覆盖不全、合规困难等问题。为破解行业共性难题，基地引入PQ5000CL PME在线式多回路电能质量监测仪，搭建全链路实时监测体系。项目落地后，实现电能质量精准管控，设备故障率显著下降，为精密制造行业提供实战参考。基于PQ5000CL的精密制造车间多回路电能质量精细化管控方案，可精准解决精密制造场景电压波动敏感、多设备谐波干扰、故障溯源难的痛点，方案落地框架如下：
方案核心目标
针对精密制造（半导体、光学元件、高端医疗器件等）车间对供电稳定性要求极高的特点，实现三大核心目标：
多回路全参数同步监测，精准定位谐波、电压暂降等电能质量异常
毫秒级事件录波支撑快速故障溯源，避免偶发异常导致整批产品报废
基于数据完成电网优化，降低能耗，满足生产连续性要求
典型点位部署方案
根据精密制造车间配电结构，标准化部署逻辑如下：
车间总进线柜：部署1台PQ5000CL主机，监测全厂进线侧整体电能质量、总谐波、功率因数，掌握电网基础状态
车间分配电柜：每个分柜配置对应PME无线采集单元，覆盖不同生产区域的馈线回路，无需重新布线即可完成改造
核心精密设备回路：对光刻机、光刻胶涂布机、高精度检测设备等核心敏感设备，单独配置采集通道，重点监测电压暂降、谐波含量，毫秒级事件录波保障设备运行安全
方案核心技术优势适配精密制造场景
A级精度合规监测：符合IEC 61000-4-30 Ed3 Class A级精度要求，数据准确可靠，满足精密制造对微小电压波动的监测要求
多回路无线改造零扰动：PME无线采集无需在柜间敷设大量二次线，老车间改造可利用周末停产窗口期完成安装，不占用生产时间，改造施工成本降低50%以上
全类型异常事件捕捉：支持63次谐波分析，可捕捉毫秒级电压暂升/暂降、纹波等微小异常，自动记录事件参数，解决精密制造偶发停机「找不到原因」的痛点
方案落地收益
降低生产损失：异常事件快速溯源，将故障排查时间从数十小时缩短到1小时以内，避免偶发电压异常导致整批高端产品报废，单项目每年可减少数百万元损失
优化电网降本：基于精准谐波数据完成无功补偿优化，功率因数从0.8左右提升到0.95以上，消除力调电费罚款，1-2年可收回设备投资
支撑长期稳定生产：长期电能质量数据积累，可提前发现变压器过热、绝缘老化等隐患，实现从被动抢修到主动运维的转变，提升生产连续性
案例项目背景与所属行业
本案例隶属于高端精密装备制造行业，客户为国内专注精密轴承、数控刀具研发生产的制造企业，基地占地6.5万㎡，配置精密加工中心、数控磨床、自动化生产线等关键设备，配电系统覆盖10kV总配电站、380V车间配电柜，下设42条核心供电回路，用电负荷随生产节奏动态波动。

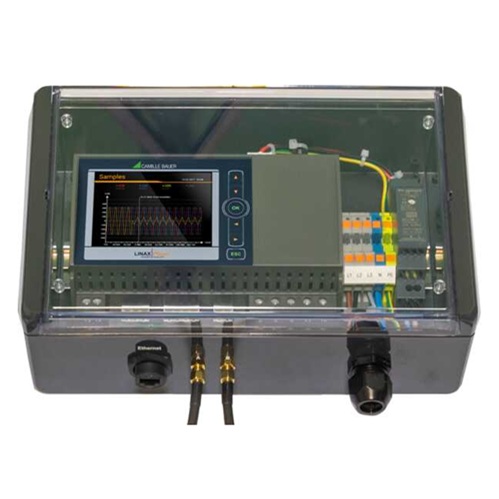

PQ5000CL PME在线式多回路电能质量监测仪
客户原有检测方式及存在痛点
项目实施前，基地采用“单点仪表+人工巡检”的传统检测模式，部署简易电能表、便携式谐波检测仪，核心痛点突出：1. 监测覆盖碎片化：单台设备仅支持1-2条回路监测，42条回路需分散部署18台设备，数据孤立，无法定位跨回路电能质量联动问题。
2. 数据精度不足：便携式设备精度等级低，无法捕捉μ级电压波动，谐波分析仅支持低次谐波，难以匹配精密设备监测需求。
3. 运维效率低下：依赖人工现场抄表、定期检测，日均巡检耗时3.5小时，数据更新滞后24小时，突发电压暂降、谐波超标无法及时预警。
4. 工况适配薄弱：车间粉尘大、温度波动大、电磁干扰强，原有设备易出现数据失真、设备故障，户外配电房设备年故障率达18%。
5. 合规能力缺失：无标准化数据统计模板，合规报告需人工整理，耗时7天/份，易出现数据误差，无法满足审计要求。
选用PQ5000CL的适配依据
结合基地工况与监测需求，经多轮产品评估，PQ5000CL PME在线式多回路电能质量监测仪适配性突出，核心依据如下：1. 多回路扩展能力：支持32电流通道、10回路同步监测，通过环形总线串联CurrentModule，可灵活扩展至42条回路，设备数量减少75%，部署复杂度大幅降低。
2. 高精度监测性能：符合IEC61000-4-30A级精度标准，支持1~50次谐波分析，GPS/本地双时钟同步，μ级时间精度，精准捕捉微小电压畸变。
3. 工业级工况适配：工作温度-20℃~+60℃，电磁兼容设计，防尘防潮，导轨式PQ5000CL-0适配车间配电柜，壁挂式PQ5000CL-2适配户外场景。
4. 智能运维能力：内置Web管理平台，实时数据传输，异常事件实时预警，自动生成PQEasy合规报告，适配国标与国际标准。
5. 多协议兼容：支持Modbus、IEC61850、MQTT协议，无缝对接基地工业物联网平台，实现远程运维与数据统一管理。
现场设备部署与测试流程
（一）现场设备部署
采用“分区部署、集中管理”方案，共部署5台PQ5000CL PME在线式多回路电能质量监测仪：
1. 车间部署：4台PQ5000CL-0导轨式设备，安装于车间配电柜，串联CM1~CM8电流模块，监测各生产线支路回路。
2. 户外部署：1台PQ5000CL-2壁挂式设备，IP65防护，安装于10kV配电房，监测总母线供电质量。
3. 传感器安装：罗氏线圈按相序缠绕母线，环形总线连接各模块，保障信号稳定传输。
4. 通信配置：设备接入工业以太网，配置固定IP，启用GPS时钟同步，接入基地数据中心。
1. 车间部署：4台PQ5000CL-0导轨式设备，安装于车间配电柜，串联CM1~CM8电流模块，监测各生产线支路回路。
2. 户外部署：1台PQ5000CL-2壁挂式设备，IP65防护，安装于10kV配电房，监测总母线供电质量。
3. 传感器安装：罗氏线圈按相序缠绕母线，环形总线连接各模块，保障信号稳定传输。
4. 通信配置：设备接入工业以太网，配置固定IP，启用GPS时钟同步，接入基地数据中心。
（二）测试流程
1. 设备调试：通电核查运行状态，校准电压、电流参数，确认通信链路畅通。2. 精度校准：采用标准信号源校准，确保A级精度达标，校验谐波分析功能。
3. 工况测试：模拟设备启停、满负荷运行等场景，测试抗干扰能力与数据稳定性。
4. 试运行：连续72小时满负荷运行，优化预警阈值，排查异常问题，确认稳定后正式投用。
应用效果、检测效率与数据提升
项目投用6个月，PQ5000CL PME在线式多回路电能质量监测仪全面解决原有痛点，核心效果如下：
项目实施效果对比表
表格| 对比维度 | 原有模式 | PQ5000CL方案 | 提升效果 |
| 监测回路数 | 18台设备，22条回路 | 5台设备，42条回路 | 覆盖率提升91% |
| 数据更新频率 | 24小时/次 | 1秒/次 | 实时监测 |
| 数据精度等级 | 普通级 | IECA级 | 精度显著提升 |
| 人工巡检耗时 | 3.5小时/天 | 0小时/天 | 节约人力成本 |
| 设备故障率 | 18%/年 | 2.5%/年 | 下降86% |
| 合规报告时效 | 7天/份 | 1小时/份 | 效率提升168倍 |
| 产品报废率 | 2.8% | 0.7% | 下降75% |
同行业项目复制参考价值
本案例为精密制造、汽车零部件、电子加工等同行业企业提供可复制参考：1. 规模适配：中小型车间优先选用导轨式PQ5000CL-0，大型厂区搭配壁挂式设备，灵活适配配电规模。
2. 工况适配：粉尘、强干扰车间，优先选用工业级配置，依托宽温、抗干扰性能保障数据稳定。
3. 成本优化：利用多回路扩展能力，减少设备采购成本，同等覆盖下成本降低60%。
4. 数字化适配：依托多协议兼容，对接工业物联网平台，适配企业数字化管理需求。
5. 合规适配：内置标准模板，适配GB/T、IEC等规范，降低合规审计成本。
本项目通过引入PQ5000CL PME在线式多回路电能质量监测仪，成功破解大型精密制造基地电能质量监测痛点，构建全回路、高精度、智能化监测体系。PQ5000CL凭借多回路扩展、A级精度、工业适配、智能运维等优势，适配复杂工业工况，有效降低设备故障与生产成本，助力企业合规经营。PQ5000CL PME在线式多回路电能质量监测仪在精密制造基地的成功落地，验证了其在工业复杂场景的可靠性与适配性。项目不仅解决客户核心痛点，更为工业制造行业电能质量管控提供实战范本。未来，PQ5000CL将持续迭代优化，适配更多工业细分场景，助力制造企业筑牢供电安全、提升生产效能，推动工业能源管理精细化、智能化升级，文章来源于电能质量分析仪。
