FLUKE715回路校验仪作为便携式精准校准工具，以0~24mA电流、0~20V电压的输出与测量能力，成为工业现场的核心调试设备。FLUKE715集成24V回路电源与250ΩHART电阻器，配合0.015%的电流测量准确度，适配压力变送器校准、PLC回路调试等多类场景。在化工、制造行业中，FLUKE715回路校验仪不仅解决了传统工具携带笨重、需额外电源的痛点，更以便捷操作与稳定性能优化了作业流程。本文基于现场应用案例，解析FLUKE715在典型场景中的使用细节、带来的实际变化，并结合用户反馈印证其应用价值。​



（一）场景背景与传统校准痛点​

化工企业的反应釜压力变送器需每月校准以保障生产安全，此前采用“台式校准器+外置电源”组合，设备总重量超5kg，携带至现场需两人配合。校准无源变送器时，需额外连接24V电源，接线复杂且易出现极性接反问题；测量精度受电源波动影响，多次校准结果偏差可达±0.05mA，需反复核验。2024年初，企业引入FLUKE715回路校验仪，凭借其集成化设计简化了校准流程。​

（二）FLUKE715的核心使用细节​

前期准备与接线规范​

到达现场后，操作人员先将FLUKE715的黄色保护套固定在工具架上，通过防滑橡胶垫确保仪器稳定。校准前按规范检查：按下电源键，观察5位LCD屏幕显示是否正常，通过功能键切换“mA输出”与“测量”模式，确认按键响应灵敏。接线时，将“OUTPUT+”接变送器信号正端，“−mA”接负端，无需额外电源——FLUKE715的内置24V回路电源可直接为变送器供电，当电池电压＞6.8V时，驱动能力达20mA@1000Ω，完全满足校准需求。若校准智能变送器，同时按住“V”和“A”键激活内置HART电阻器，无需外接元件即可实现通讯配合。​

校准过程的操作流程​

.

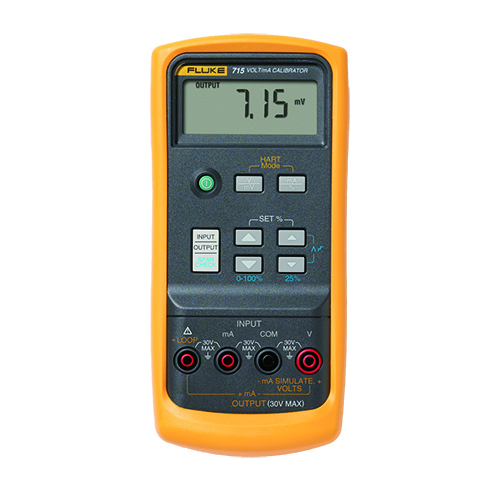

FLUKE715回路校验仪

启动FLUKE715后，按“功能键”切换至“mADC”输出模式，通过旋转编码器将信号调至4mA（对应0kPa基准点），此时观察变送器显示是否一致，若偏差超±0.02mA，通过变送器的“零点”旋钮调整。随后将FLUKE715输出调至20mA（对应满量程压力），重复校准“量程”旋钮。为检查线性度，使用FLUKE715的“步进输出”功能，按25%增量依次输出8mA、12mA、16mA，同步记录变送器读数，整个过程无需反复手动调节数值。校准完成后，切换至“测量”模式，直接测取变送器实际输出电流，与FLUKE715的输出值比对，偏差数据自动记录至校准表单。​

特殊工况的适配处理​

在防爆车间校准的，FLUKE715配合防爆套件使用，其ABS外壳的IP40防护等级可阻挡粉尘侵入，适应车间多尘环境。若遇信号干扰，FLUKE715的低通滤波器能滤除变频设备产生的高频噪声，测量数据刷新率保持4次/秒，确保显示稳定。当电池电压降至5.8V以下时，屏幕出现低电量提示，操作人员立即更换9V电池——FLUKE715的可拆卸电池门设计，换电池耗时不超1分钟，且更换后无需重新校准参数。​

（三）使用变化：从“繁琐低效”到“精准高效”​

FLUKE715回路校验仪的引入带来显著改变：其一，设备携带量减少，单台FLUKE715重量不足300g，单人即可轻松携带，往返现场的时间缩短40%；其二，校准流程简化，接线步骤从5步减至2步，极性接反概率降至零，因FLUKE715具备过流保护功能，误接时自动切断输出，避免设备损坏；其三，精度稳定性提升，校准偏差控制在±0.02mA以内，与实验室标准器比对误差一致，无需重复核验；其四，作业效率提高，单台变送器校准时间从25分钟缩至10分钟，每月可节省8小时工时。​


（一）场景背景与传统调试难点​

汽车零部件厂的焊接生产线PLC模拟量回路常因信号异常导致设备停机，此前采用“万用表+信号发生器”排查故障：先用万用表测电流，再换信号发生器模拟输出，需反复更换接线；排查线路压降时，需两人配合——一人在控制柜操作，一人在传感器端测量，沟通成本高且易误判。2024年第二季度，工厂配备FLUKE715回路校验仪，实现“测量-模拟”一体化调试。​

（二）FLUKE715的核心使用细节​

故障定位的操作步骤​

当PLC显示压力传感器信号异常时，操作人员携带FLUKE715到达现场，先断开传感器接线，将FLUKE715接入回路：“OUTPUT+”接PLC输入正端，“−mA”接负端，切换至“mA输出”模式，设定4mA信号。若PLC显示正常，说明故障在传感器或前端线路；若仍异常，则锁定PLC模块问题。排查线路压降时，保持FLUKE715输出20mA，切换至“V测量”模式，测取线路两端电压——若压降超0.5V，需更换加粗导线。​

系统联调的功能应用​

新设备安装后的回路联调中，FLUKE715的“线性斜坡输出”功能发挥重要作用。通过功能键设置从4mA到20mA的斜坡输出，时长设定为10秒，观察PLC控制的执行器是否平稳动作。若出现卡顿，立即暂停输出，切换至“测量”模式测取执行器线圈电流，判断是否存在卡阻导致的电流突变。调试HART协议设备时，FLUKE715的内置电阻器与回路电源协同工作，无需额外配置即可实现信号传输与通讯校验。​

狭小空间的操作技巧​

控制柜内接线密集，FLUKE715的165×89×45mm紧凑尺寸可轻松伸入操作间隙。操作人员利用仪器背面的支架将其倾斜45°，便于观察屏幕数据；测试导线采用带绝缘护套的探针式设计，配合FLUKE715的防呆接口，避免与其他线路短路。若需临时固定仪器，通过Toolpak磁性悬挂系统吸附在控制柜内壁，解放双手进行接线操作。​

（三）使用变化：从“盲目排查”到“精准定位”​

引入FLUKE715后，故障调试模式发生本质改变：其一，排查效率提升，单条回路故障定位时间从1小时缩至15分钟，2024年下半年因信号问题导致的停机时间减少60%；其二，判断准确性提高，此前因万用表精度不足导致的误判率达15%，FLUKE715的1μA分辨率可捕捉微小电流变化，误判率降至0；其三，联调质量优化，通过斜坡输出功能发现3处执行器动作异常，提前整改避免了投产初期的设备损坏；其四，培训成本降低，新人通过1天实操即可独立使用FLUKE715，远短于传统工具的3天培训周期。​


（一）化工企业仪表工程师的反馈​

“FLUKE715回路校验仪彻底解决了我们现场校准的痛点。之前带台式设备爬反应釜平台，每次都累得够呛，现在FLUKE715放口袋里就能走。内置电源太实用了，接线时不用再对照‘电源正接变送器正’的笔记，直接插线就行，极性接反也不怕烧设备。上个月校准20台变送器，用FLUKE715只用了3小时，比以前快了一倍还多，而且校准数据和实验室比对完全一致，领导都夸选对了工具。”​

（二）汽车零部件厂设备技师的反馈​

“FLUKE715的一体化设计太适合我们的生产线了。以前排查PLC回路，万用表和信号发生器换着用，接线换了七八次还找不到问题，现在用FLUKE715切换模式就行，测量和输出一键转换。有次发现DCS显示异常，用FLUKE715测线路压降有0.8V，直接判断是导线太细，换线后立马恢复正常，避免了整条线停机。而且仪器很耐造，上周从1米高的控制柜上掉下来，黄色保护套磕破点皮，开机照样能用。”​

（三）工业维护团队组长的反馈​

“我们团队负责10多家工厂的设备维护，FLUKE715是每人必备的工具。它的电池续航很靠谱，充一次电（9V电池）能连续用18小时，跑两个厂区都没问题。最贴心的是屏幕显示，哪怕在车间强光下也能看清数值，比老款仪器的屏幕好用太多。去年雨季在南方工厂调试，车间湿度快到90%，FLUKE715照样稳定工作，没出现过跳数情况，耐用性超出预期。”​



FLUKE715回路校验仪的应用价值，源于对工业现场需求的深度适配：集成化设计解决了传统工具的携带与接线难题，精准性能保障了校准与调试的可靠性，便捷操作降低了人员使用门槛。在化工校准场景中，FLUKE715以“轻量+集成电源”优化了作业流程；在制造调试场景中，以“测量-输出一体化”提升了故障排查效率。用户反馈印证了FLUKE715回路校验仪在效率、精度、耐用性上的优势，其作为工业现场的“移动校准站”，正以实用设计与稳定性能，成为工程师信赖的调试工具。
