福禄克绝缘电阻测试仪 数字兆欧表 数字摇表
产品描述
绝缘电阻测试仪绝缘电阻测试仪，俗称数字摇表、数字兆欧表，已经越来越被广大电气人所接受。很多老式摇表升级上来的工程师，或者很少接触使用摇表的新兵，往往用着用着就有很多困惑。让我们一一盘点这些灵魂拷问：

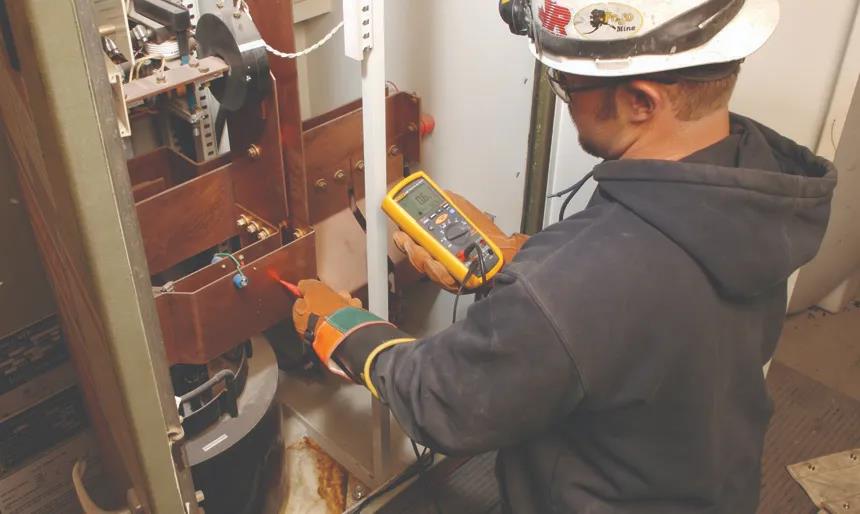

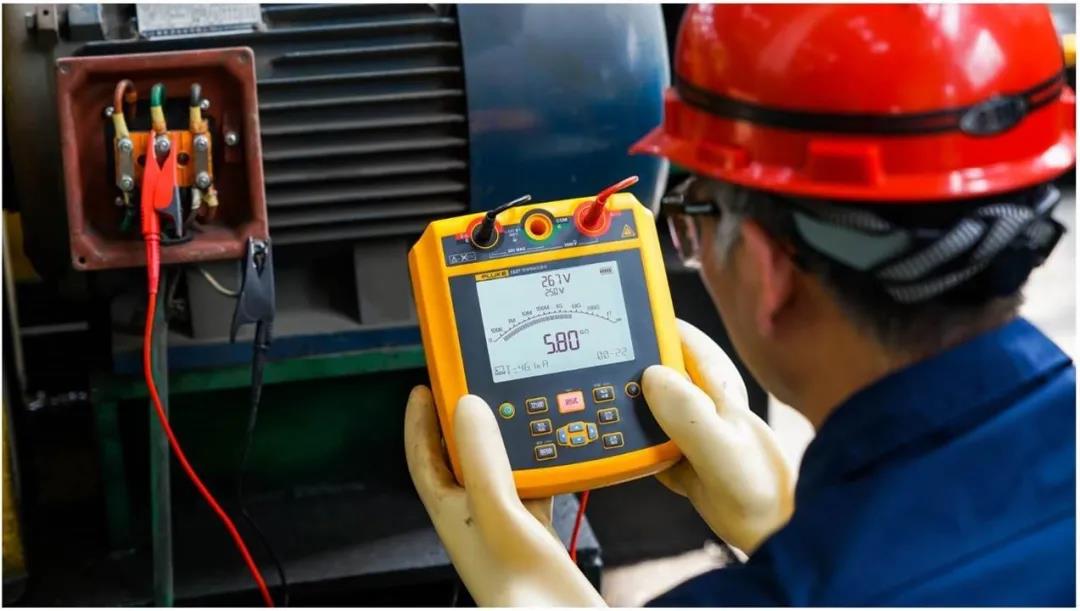

绝缘电阻该怎么接线？
1） 首先被测系统必须断电，将绝缘表的 绝缘测试电压端和COM端，分别接上被测物。
以带绝缘层的导线测量为例，则一端接绝缘胶皮*，一端接金属线，让 测试仪-表笔-绝缘胶皮-金属线-表笔-测试仪，成为一个回路。
[小技巧：*实际使用表笔接触绝缘胶皮时，建议先用铝箔等包裹绝缘胶皮，以免因为表笔接触面过小，遗漏故障点]
为什么输出电压总是跳动？
绝缘电阻的基本原理可以类比一个典型的欧姆定律图：仪表有已知内阻，会输出恒定测试电压，同时检测电流。为了确保人身安全和设备安全，绝缘表设有限流保护。如果被测绝缘体电阻较低，或发生局部击穿，或分布电容较大，限流保护功能将起作用，此时会观察到电压的波动。绝缘表会根据实际的电压和电流计算绝缘电阻，测量结果仍可保持准确。
[干货问题1：如果实际电压上不去，说明外部绝缘阻值太小。您应该选择更低的输出电压，来正确测量。]
高压测量安全吗？仪表没有接地，如何放电？
福禄克绝缘表，全系标配放电电路，通过科学设计的内部负载，把测量结束后的电能回收到仪表内部消耗掉。保证使用者的安全。

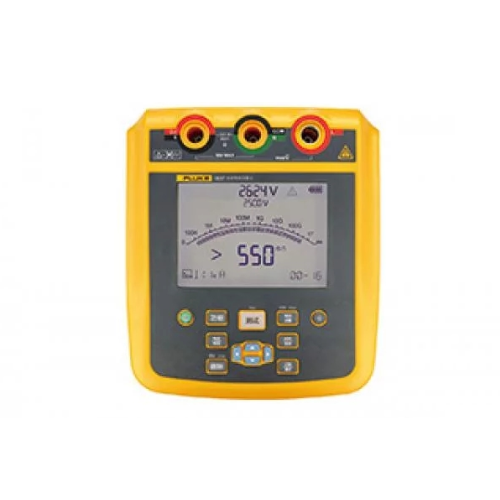

Fluke1535绝缘电阻测试仪
功能如下：
绝缘测量量程高达500GΩ；
具备快速测量设计，绝缘阻值会较快达到稳定读数，工作快人一筹！
具备自动计算的极化指数（PI）/介电吸收比（DAR）功能/介质放电率（DD）功能**
低功耗设计满足高强度工作需求：2500V测量次数高达1300次，250V测量可达6500次*；
具备高安全性设计，具有危险电压报警功能，符合CAT IV 600V标准及电力行业规范DLT845；
全新高可靠性设计，包括50°C高温和80%湿度环境下，依旧保持对应的电气规格，表笔及对应端口通过30000次插拔实验。
* 基于Fluke内部实验室测量
测试结束后，支持自动放电功能
测试结束时，内部电路即进入放电程序，此时屏幕会显示“放电中”以指示相关状态，当检测到电压到达安全值以内，放电结束，该提示消失。
Fluke1537绝缘电阻测试仪
FLUKE 1537高压绝缘测试仪除具备上述特点外，还具有以下功能：
交流电压/直流电压/电阻测量
可微调的测试电压：250V 至 2500V，调节幅度为 100V
介质放电 (DD)
线性增加 (100 V/s) 应用测试电压的步进模式
用户自定义标签，限时测试，测量结果保存
击穿电压指示
用于下载测试数据的Mini USB接口
PC软件
Fluke严苛的安全设计，保证F-1535和1537都满足CAT IV 600V标准及电力行业规范DLT845。福禄克新型高精度2500V高压绝缘测试仪是专为高要求的工业用户设计的，轻量化及低功耗设计，满足灵活机动的外场工作需要。高达500gΩ大范围，满足更大的应用范围。新设计的电路可以更快地读取稳定的测量数据，工作速度更快！F1537更具有步进电压，用于进一步分析绝缘材料的极化指数（PI）和介质放电率（DAR）以及多层绝缘优劣的介质放电率测试（DD），并具有存储和软件功能。
Fluke 1535/1537 2500V绝缘电阻测试仪技术参数规格表
|
通用技术指标 |
|
|
显示屏 |
73.5 mm x 104 mm |
|
电池 |
8 节 IEC LR6 AA 碱性电池 |
|
外形尺寸（高 x 宽 x 长） |
184 mm x 211 mm x 93 mm |
|
重量 |
1.3 kg |
|
温度 |
|
|
工作温度 |
-10 °C 至 +50 °C |
|
存放温度 |
-20 °C 至 +60 °C |
|
工作湿度 |
无冷凝（<10 °C） |
|
|
≤80 % 相对湿度（10 °C 至 30 °C） |
|
|
≤50 % 相对湿度（30 °C 至 50 °C） |
|
海拔 |
|
|
工作海拔 |
2000 m |
|
存放海拔 |
12000 m |
|
过电压类别 |
CAT IV 600 V |
|
安全性 |
|
|
通用 |
IEC 61010-1，污染等级 2 |
|
|
IEC 61010-2-033：CAT IV 600 V |
|
|
IEC 61557-1 |
|
绝缘电阻测量 |
IEC 61557-2 |
|
保护措施有效性 |
IEC 61557-16 |
|
防护 (IP) 等级 |
IEC 60529 IP40 |
|
电磁兼容性 (EMC) |
|
|
国际 |
IEC 61326-1：便携式电磁环境 |
|
|
IEC 61326-2-2 CISPR 11：第 1 组，A 类 |
第 1 组：设备内部产生和/或使用与传导相关的无线电频率能量，该能量对于设备自身的内部功能必不可少。
A 类：设备适用于非家庭使用以及未直接连接到为住宅建筑物供电的低电压网络的任意设备中。由于传导干扰和辐射干扰，在其他环境中可能难以保证电磁兼容性。
小心：此设备不可用于住宅环境，且在此类环境中可能无法提供充分的无线电接收保护。
|
电气技术指标 |
|||
|
测试仪经校准后在 10 °C 至 30 °C 的工作温度条件下其精确度可以维持 1 年。在工作温度范围以外（-10 °C 至 +10°C 和 +30 °C 至 +50 °C），波动变化为 5 %时每摄氏度增加 ±0.25 %，波动变化为 20 % 时每摄氏度增加 ±1 %。 |
|||
|
绝缘电阻测试 |
|||
|
测试电压 |
量程 |
分辨率 |
准确度 |
|
250 V |
<200 kΩ |
未指定 |
未指定 |
|
200 kΩ 至 500 kΩ |
1 kΩ |
0.05 |
|
|
0.50 MΩ 至 5.00 MΩ |
10 kΩ |
0.05 |
|
|
5.0 MΩ 至 50.0 MΩ |
100 kΩ |
0.05 |
|
|
50 MΩ 至 500 MΩ |
1 MΩ |
0.05 |
|
|
0.50 GΩ 至 5.00 GΩ |
10 MΩ |
0.05 |
|
|
5.0 GΩ 至 50.0 GΩ |
500 MΩ |
0.2 |
|
|
>50 GΩ |
未指定 |
未指定 |
|
|
500 V |
<200 kΩ |
未指定 |
未指定 |
|
200 kΩ 至 500 kΩ |
1 kΩ |
0.05 |
|
|
0.50 MΩ 至 5.00 MΩ |
10 kΩ |
0.05 |
|
|
5.0 MΩ 至 50.0 MΩ |
100 kΩ |
0.05 |
|
|
50 MΩ 至 500 MΩ |
1 MΩ |
0.05 |
|
|
0.50 GΩ 至 5.00 GΩ |
10 MΩ |
0.05 |
|
|
5.0 GΩ 至 10.0 GΩ |
100 MΩ |
0.05 |
|
|
10.0 GΩ 至 50.0 GΩ |
500 MΩ |
0.2 |
|
|
50 GΩ 至 100 GΩ |
5 GΩ |
0.2 |
|
|
>100 GΩ |
未指定 |
未指定 |
|
|
1000 V |
<200 kΩ |
未指定 |
未指定 |
|
200 kΩ 至 500 kΩ |
1 kΩ |
0.05 |
|
|
0.50 MΩ 至 5.00 MΩ |
10 kΩ |
0.05 |
|
|
5.0 MΩ 至 50.0 MΩ |
100 kΩ |
0.05 |
|
|
50 MΩ 至 500 MΩ |
1 MΩ |
0.05 |
|
|
0.50 GΩ 至 5.00 GΩ |
10 MΩ |
0.05 |
|
|
5.0 GΩ 至 20.0 GΩ |
100 MΩ |
0.05 |
|
|
20.0 GΩ 至 50.0 GΩ |
500 MΩ |
0.2 |
|
|
50 GΩ 至 200 GΩ |
5 GΩ |
0.2 |
|
|
>200 GΩ |
未指定 |
未指定 |
|
|
2500 V |
<200 kΩ |
未指定 |
未指定 |
|
200 kΩ 至 500 kΩ |
1 kΩ |
0.05 |
|
|
0.50 MΩ 至 5.00 MΩ |
10 kΩ |
0.05 |
|
|
5.0 MΩ 至 50.0 MΩ |
100 kΩ |
0.05 |
|
|
50 MΩ 至 500 MΩ |
1 MΩ |
0.05 |
|
|
0.50 GΩ 至 5.00 GΩ |
10 MΩ |
0.05 |
|
|
5.0 GΩ 至 50.0 GΩ |
100 MΩ |
0.05 |
|
|
50 GΩ 至 500 GΩ |
5 GΩ |
0.2 |
|
|
>500 GΩ |
未指定 |
未指定 |
|
长条图量程：0 Ω 至 1 TΩ 绝缘测试电压精确度：-0 %，在 1 mA 电流时为 +10 % 电容载荷充电率：5 s/μF 电容载荷放电率：1.5 s/μF
|
|
量程 |
准确度 |
|
漏电流测量 |
1 nA 至 2 mA |
±(20 % + 2 nA) |
|
电容测量 |
0.01 μF 至 2.00 μF |
±（读数的 15 % + 0.03 μF） |
|
绝缘电阻测试电压 |
250 V 至 2500 V |
±(3 % + 3 V) |
|
有压电路警告 |
警告量程 |
|
>30 V |
|
计时器（仅F1537） |
量程 |
分辨率 |
|
0到99 分钟 |
设置：1 分钟 |
|
|
提示：1 秒 |
|
短路电流 |
|
|
F1535 |
>2mA |
|
F1537 |
>5mA |
|
交流电压/直流电压/电阻测量（限1537） |
|||
|
功能 |
量程 |
分辨率 |
精确度 |
|
VAC |
0 V 至 600.0 V |
0.1 V |
±(2 % +10) |
|
VDC |
0 V 至 600.0 V |
0.1 V |
±(2 % +10) |
|
电阻 |
0Ω 至 600.0Ω |
0.1Ω |
±(2 % +10) |
|
600Ω 至 6000Ω |
1Ω |
||
|
6.00 kΩ 至 60.00kΩ |
10Ω |
||
