Fluke 430系列电能质量分析仪

Fluke 430系列电能质量分析仪 能够更快、更安全、精确判定电能质量问题。 Fluke完善的全系列 电能质量分析仪 ,能帮助您维护高质量的供电网络。这些工具能帮助您分析每一个参数,和电源相关的事件或不规则,较之前更快、更安全、更细致!Fluke 435和434三相 电能质量分析仪 能帮助您定位、预测、预防并排除配电系统的故障。这些易于使用的手持工具具有许多创新的特性,详细的信息可帮您查明问题 。 完全的三相排障工具: 测量每个电力系统的实际参......

产品描述


Fluke 430系列电能质量分析仪能够更快、更安全、精确判定电能质量问题。Fluke完善的全系列电能质量分析仪,能帮助您维护高质量的供电网络。这些工具能帮助您分析每一个参数,和电源相关的事件或不规则,较之前更快、更安全、更细致!Fluke 435和434三相电能质量分析仪能帮助您定位、预测、预防并排除配电系统的故障。这些易于使用的手持工具具有许多创新的特性,详细的信息可帮您查明问题  。

完全的三相排障工具: 测量每个电力系统的实际参数: 电压,电流,频率,功率,功率消耗(能量), 不平衡和闪变,谐波和间谐波,捕捉象骤升骤降这些事件,瞬变、中断和快速电压变化。Fluke 435 具有0.1%电压精度,使得仪器完全满足IEC 61000-4-31 A 级标准。记录功能:记录您所需要的细节。给出用户自定义时间长度内的MIN, MAX和AVG数据,多至100个参数,所有4相,可选平均时间低至0.5 s.存储器能满足1min分辨率,400个参数可以记录1个月。

以下是Fluke 430系列电能质量分析仪的几项主要功能:

功能:范围 - 分相仪
Scope功能可为电流和电压的波形提供一个清晰的图像。尤其是电压波形,必须保持光滑,并应该是正弦波。如果在波形上出现电压失真,请在电能质量分析仪上查看谐波显示。RMS的电压和频率应接近其标称值。波形和相量显示也是一种验证电压导线和电流夹是否正确连接的有用的方法。Fluke 430系列电能质量分析仪在向量图中,在从顺时针方向观察时,他们应确保相电压和电流L1(A),L2(B)和L3(C)按顺序出现。为访问分相仪,按 Scope 键,然后按 F3 键。

功能:V-Amps-HZ
Fluke 430系列电能质量分析仪的电压和频率应该接近适用的标称值:120伏,230伏,480伏,60赫兹或50赫兹。例子:检查表中的电压和电流,看看为三相异步电动机供电的电源是否处于平衡状态。每相的电压不得超过三个相电压平均值的1%。电流不平衡不应超过10%。电压不平衡将会造成定子绕组电流的不平衡,很终导致过热及电动机寿命的缩短。如果不平衡值过高,可使用其它测量模式进一步分析电源系统。峰值因数接近2.0代表高失真。纯正弦波的波峰因数将会变成1.414。任何其它超出范围的值都是失真造成的。
为访问,按 Menu 键,并选择 Volt/Amps/Hertz .

功能:Dips及Swells
骤降(下降)和骤升说明配电系统功能较弱。在一个较弱的配电系统中,电压会因大功率电动机或者焊接机的启动和关闭,发生巨大改变。这时,灯泡可能会闪烁,甚至灯光变暗。它还可能导致计算机系统和过程控制器发生复位和数据丢失。Fluke 430系列电能质量分析仪可以通过监测电源服务入口处的电压和电流的趋势,可以判断电压骤降源于建筑物内部还是外部。发生电流升而电压降时,原因可能在建筑物的内部(下游),而当电压和电流都降低时,则发生在建筑物的外部(上游)。为了测量dips及swells,按 Menu 键,并选择 Dips & Swells 。


功能:谐波
Fluke 430系列电能质量分析仪的谐波数表示的是谐波频率。靠前个谐波是基本频率(60或50赫兹),第二个谐波是靠前个基本频率的两倍值(120或100赫兹),依此类推。谐波序列可为正(+),零(0)或负(-)。

谐波频率及顺序
命令
第1个
第2个
第3个
第4个
第5个
第6个
频率
60 Hz
50 Hz
120 Hz
110 Hz
180 Hz
150 Hz
240 Hz
200 Hz
300 Hz
250 Hz
360 Hz
300 Hz
顺序
+
-
0
+
-
如您所见,时序为:+-0+-。。。
正序谐波将使电动机运转速度大于基本速率,而负序谐波将使电动机运转速度小于基本速率。在这两种情况下,电动机都要失去扭矩和发热。谐波还可导致变压器过热。如果波形对称,偶次谐波将消失,即正和负相等。在中性导体中零序电流谐波将会增加,因而将导致这些导体温度升高。

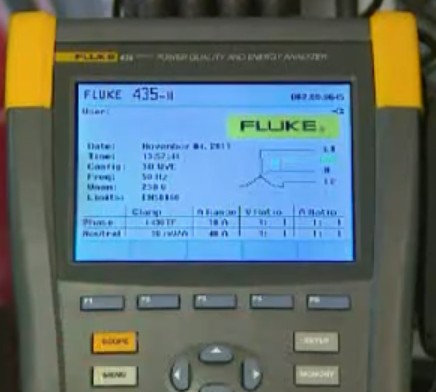

连接到任何电力负载之前,应该先考虑电路的拓扑结构,然后在系统中设置,采用设置向导或者是手动程序进行设置。确保选择正确的电压和电流等级。

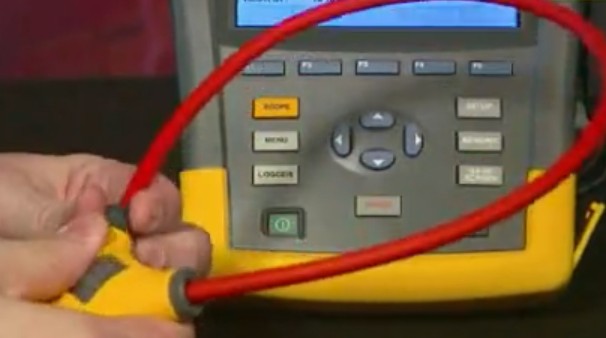

对于电流测量,检查电流探头的设置。如果使用标配的iFlex柔性电流探头,确保电流探头的方向剪头朝向正确。
并使探头和电压通道相匹配。
本文来自银飞
