FLUKE5730A 高精度多功能校验仪
工业电学校准作为高端制造、科研计量、质量管控的核心支撑，正朝着高精度、智能化、溯源标准化、场景适配化方向演进。随着半导体、航空航天、新能源等领域对测量精度要求持续提升，传统校准设备已难以匹配严苛的量值传递需求。FLUKE5730A高精度 多功能校验仪 依托成熟技术积淀与创新设计，成为电学校准领域的核心设备。本文从行业发展、技术架构、硬件设计、性能适配等维度，系统拆解FLUKE5730A技术体系，剖析其设计逻辑与行业适配价值，为计......
产品描述
工业电学校准作为高端制造、科研计量、质量管控的核心支撑，正朝着高精度、智能化、溯源标准化、场景适配化方向演进。随着半导体、航空航天、新能源等领域对测量精度要求持续提升，传统校准设备已难以匹配严苛的量值传递需求。FLUKE5730A高精度多功能校验仪依托成熟技术积淀与创新设计，成为电学校准领域的核心设备。本文从行业发展、技术架构、硬件设计、性能适配等维度，系统拆解FLUKE5730A技术体系，剖析其设计逻辑与行业适配价值，为计量校准从业者提供权威技术参考。FLUKE 5730A是福禄克推出的顶级高精度多功能校准器（校验仪），属于电学计量领域的高端基准级设备，主要用于高精度校准各类电压、电流、功率等电学参数测量设备，核心信息整理如下：
同时行业面临核心痛点：高精度校准成本高、溯源周期长、复杂场景适配性不足、人工接线误差率高、校准效率偏低。在此背景下，兼具高精度、智能化、强适配性、低成本溯源优势的校准设备成为行业刚需，FLUKE5730A高精度多功能校验仪正是顺应行业趋势、解决核心痛点的典型产品，其技术架构与设计理念深度契合行业发展方向。
FLUKE5730A高精度多功能校验仪
仪器可溯源至国家最高计量标准，通过欧洲多国标准实验室长期测试验证，符合国际计量界认可规范；工作温度15℃~35℃、存放温度-40℃~75℃，适配工业复杂环境，满足各行业质量管控与计量合规要求。
· 一级管控：元器件进厂全检，筛选高精度、高稳定性电子元件；
· 二级管控：生产过程实时抽检，重点检测信号精度、接口兼容性、交互稳定性；
· 三级管控：整机出厂全性能校准，符合ISO17025标准，附带官方校准证书，确保产品质量合规。
同时内置校准检查功能，用户可通过内部标准实时监测仪器漂移，U盘导出数据长期追溯，形成“生产-出厂-使用-维护”全周期质量管控闭环。
FLUKE5730A高精度多功能校验仪
作为行业主流设备，FLUKE5730A将持续贴合技术迭代趋势，强化高精度适配、智能化操作、远程溯源能力，为行业提供持续稳定的校准解决方案，推动电学校准技术升级。
FLUKE5730A高精度多功能校验仪以模块化技术架构、创新原器校准逻辑、工业级硬件设计、严苛质控体系，精准匹配工业电学校准行业高精度、智能化、合规化的发展需求。其全量程高精度输出、闭环扩展能力、可视化交互设计、低成本溯源优势，有效解决行业校准成本高、效率低、适配不足等痛点。FLUKE5730A适配校准实验室、工业制造、科研国防、电力能源等多场景，兼具技术先进性与实用性。未来，随着行业技术持续迭代，FLUKE5730A将进一步强化智能适配、远程溯源能力，持续为计量校准领域提供可靠技术支撑，助力行业高质量发展，文章来源于多功能校验仪。
核心定位与精度规格
FLUKE 5730A定位最高等级实验室计量基准，精度性能处于行业顶级水平：
直流电压精度可达8.5 ppm/年，一年稳定性优于普通商用级校准器一个量级
支持输出直流电压0~1020V、交流电压1mV~1020V、直流电流0~11A、交流电流0~22A，覆盖绝大多数电学计量范围
内置功率测量功能，可直接校准功率计、电能表，功率测量精度可达0.0015%
核心特性
基准级稳定性：作为国家计量院校准体系中电学量的次级基准设备，长期稳定性优异，每年漂移量极低，大幅降低校准频次
多参数合一：整合电压、电流、功率、电阻等多参数输出能力，一台设备即可完成大部分电学测量设备的校准工作，减少实验室设备占用空间
自动化支持：支持SCPI指令编程，可搭配自动化计量系统运行，批量校准大幅提升效率
溯源性完善：原厂自带国际权威计量溯源证书，满足CNAS等计量认可要求，方便实验室通过资质审核
主要应用场景
各级计量院所：作为电学参数传递标准，用于下级计量机构的量值传递
高端制造企业：国家级/省级企业技术中心计量实验室，校准高精度测试设备，保障产品测量精度合规
电力计量检测机构：校准高精度电能表、功率分析仪、标准电压表电流表等设备
航空航天/军工领域：对计量精度要求极高的科研生产项目，保障量值准确可靠
工业测力检测行业技术发展概述
工业电学校准行业是保障各类电气测量仪器量值统一、数据可靠的关键领域，贯穿工业制造、科研机构、第三方实验室、国防军工等全产业链。近年来，行业呈现三大核心发展趋势：一是精度迭代加速，从常规ppm级向亚ppm级演进，适配八位半高精度数字多用表等高端设备校准需求；二是智能化转型，融合可视化交互、自动校准、数据溯源存储等功能，降低人工操作误差；三是合规化升级，贴合ISO17025认证要求，强化不确定度评定、溯源链路完整性管控。同时行业面临核心痛点：高精度校准成本高、溯源周期长、复杂场景适配性不足、人工接线误差率高、校准效率偏低。在此背景下，兼具高精度、智能化、强适配性、低成本溯源优势的校准设备成为行业刚需，FLUKE5730A高精度多功能校验仪正是顺应行业趋势、解决核心痛点的典型产品，其技术架构与设计理念深度契合行业发展方向。
整体技术架构解析
FLUKE5730A高精度多功能校验仪采用模块化分层技术架构，分为硬件层、核心算法层、交互控制层、溯源校准层四大核心模块，各模块协同联动，兼顾精度稳定性、操作便捷性与溯源可靠性。
1.硬件层
搭载新一代数字电路板，集成现代数字器件，优化信号传输链路，降低干扰损耗；配置彩色触摸屏、计算器式按键、可视接线端子（VCM）、多类型通信接口（LAN、IEEE-488、USB、RS-232）及专用放大器接口，保障硬件兼容性与稳定性。
2.核心算法层
内置高精度信号生成算法、校准边界保证算法、原器校准控制算法、误差自动计算算法，支持直流/低频信号精准输出，适配不同量程、不同精度等级仪器校准需求，降低测量不确定度。
3.交互控制层
支持9种语言交互（含中文），集成可视化操作界面、状态高亮提示（OPERATE/STANDBY）、一键功能调用、数据存储导出功能，简化操作流程，适配PC与移动端远程控制。
4.溯源校准层
搭载独立原器校准模块，内置隔离式标准（等效732B直流电压标准、1Ω/10kΩ电阻标准），支持外部10V、1Ω、10kΩ实物标准校准，构建完整溯源链路，保障量值传递一致性。
FLUKE5730A高精度多功能校验仪
FLUKE5730A高精度多功能校验仪硬件设计与核心技术逻辑
1.硬件设计

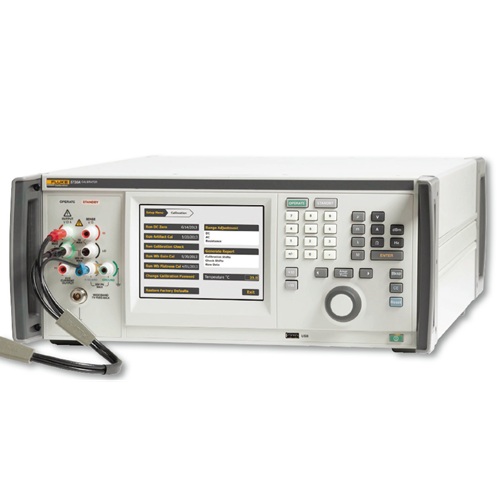

FLUKE5730A采用工业级坚固机身设计，尺寸H17.8×W43.2×D64.8cm，重量27kg，适配实验室固定放置与场景移动使用；前面板集成可视接线端子（VCM）、彩色触摸屏、USB存储接口、功能按键，清晰提示端子使用状态，避免接线错误。
机身采用铍铜合金端子，降低接触电阻；前后双USB接口，前面板支持校准数据U盘导出，后面板支持通信与程控；配置独立辅助电流端子、宽带电压输出端子（适配10Hz-30MHz射频毫伏表校准）、相位控制接口，兼容多类型仪器校准。
机身采用铍铜合金端子，降低接触电阻；前后双USB接口，前面板支持校准数据U盘导出，后面板支持通信与程控；配置独立辅助电流端子、宽带电压输出端子（适配10Hz-30MHz射频毫伏表校准）、相位控制接口，兼容多类型仪器校准。
2.核心技术逻辑
（1）原器校准技术
FLUKE5730A核心技术亮点为三标准原器校准逻辑，仅需10V直流电压标准、1Ω电阻标准、10kΩ电阻标准三个实物标准，即可完成全功能、全量程校准。校准过程自动控制，耗时约1小时，无需复杂人工干预，可在用户现场完成，将溯源校准周期延长至2年，降低使用成本。
（2）闭环扩展技术

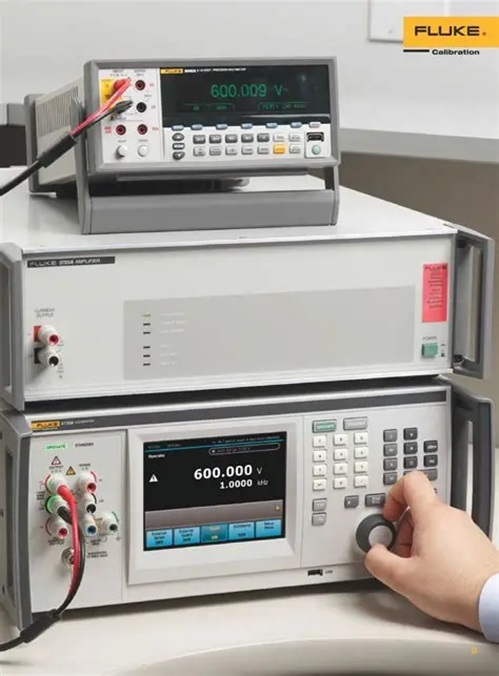

支持与52120A超级大电流标准源、5725A扩展放大器闭环联动，电流输出可扩展至交流120A、直流100A，提升大电压带宽与电流范围，适配大功率电气设备校准。
（3）校准边界保证技术
针对高精度仪器校准中TUR（测量不确定度比率）不足4:1的痛点，通过算法调整校准限值，降低超差概率，确保95%、99%置信度下校准结果可靠，适配八位半数字多用表等高端设备校准。
（4）可视化智能交互逻辑
专利可视接线端子提示（VCM）实时显示功能端子状态，搭配中文触屏与高亮状态提示，降低操作门槛；内置OFFSET/SCALE功能，自动补偿零点偏移、刻度误差，直接显示ppm/%级线性误差，提升校准效率。产品性能指标与行业标准符合性
1.核心性能指标（95%置信度，一年期）
表格
|
功能类型
|
量程范围
|
技术指标
|
|
直流电压
|
0~±1100V
|
3.5ppm+2.5μV
|
|
交流电压
|
220μV~1100V（10Hz~1MHz）
|
42ppm+8μV
|
|
直流电流
|
0~±2.2A（扩展至11A/100A）
|
35ppm+7nA
|
|
交流电流
|
9μA~2.2A（扩展至11A/120A）
|
103ppm+8nA
|
|
电阻
|
1Ω~100MΩ（18个标准值）
|
6.5ppm
|
|
宽带电压（选件）
|
300μV~3.5V（10Hz~30MHz）
|
±0.4%输出值
|
2.行业标准符合性
FLUKE5730A高精度多功能校验仪严格遵循ISO17025校准实验室认证标准，技术指标同时标注95%、99%置信度，总不确定度包含溯源不确定度，无需额外综合分析。仪器可溯源至国家最高计量标准，通过欧洲多国标准实验室长期测试验证，符合国际计量界认可规范；工作温度15℃~35℃、存放温度-40℃~75℃，适配工业复杂环境，满足各行业质量管控与计量合规要求。
多行业场景技术适配应用分析
1.校准实验室

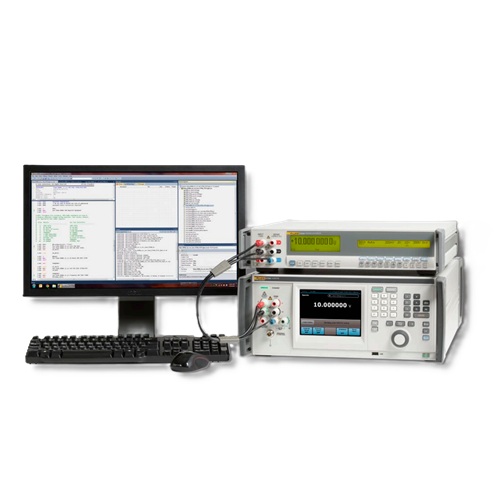

适配国家级、第三方、企业内部校准实验室，校准台式数字多用表（含八位半设备）、射频毫伏表、功率表等仪器，支持MET/CAL软件自动化校准，兼容5700A/5720A原有校准程序，无需二次开发。
2.工业制造
适配电子、汽车、新能源行业，校准生产线测试仪器、精密万用表、电流电压传感器，闭环扩展功能适配大功率设备校准，保障生产过程量值可靠。
3.科研与国防
适配航空航天、军工科研场景，满足高精度计量、严苛环境校准需求，原器校准技术保障偏远、野外场景溯源能力，无需频繁送校。
4.电力能源
适配智能电网、光伏、风电行业，校准电能表、功率分析仪、继电保护测试仪，相位锁相功能支持功率表精准校准，适配动态功率测量需求。产品生产工艺与质量管控体系
1.生产工艺
FLUKE5730A采用精密电子制造工艺，核心电路板采用SMT贴片技术，现代数字器件集成度高、抗干扰性强；端子采用镀金工艺，降低氧化损耗；机身经过防静电、防腐蚀处理，适配长期稳定使用。
生产过程遵循精细化流程，从元器件筛选、电路板焊接、整机装配到老化测试，全流程严格管控；关键部件采用溯源标准校准，确保每台FLUKE5730A性能一致。
生产过程遵循精细化流程，从元器件筛选、电路板焊接、整机装配到老化测试，全流程严格管控；关键部件采用溯源标准校准，确保每台FLUKE5730A性能一致。
2.质量管控体系
建立三级质量管控机制：· 一级管控：元器件进厂全检，筛选高精度、高稳定性电子元件；
· 二级管控：生产过程实时抽检，重点检测信号精度、接口兼容性、交互稳定性；
· 三级管控：整机出厂全性能校准，符合ISO17025标准，附带官方校准证书，确保产品质量合规。
同时内置校准检查功能，用户可通过内部标准实时监测仪器漂移，U盘导出数据长期追溯，形成“生产-出厂-使用-维护”全周期质量管控闭环。
FLUKE5730A高精度多功能校验仪
行业技术迭代与未来发展展望
1.行业技术迭代方向
工业电学校准行业将持续向更高精度、深度智能化、远程网络化、绿色节能、场景定制化迭代。
· 精度层面：从亚ppm级向ppb级突破，适配量子计量、精密制造需求；
· 智能层面：融合AI算法，实现自动故障诊断、校准方案优化、数据智能分析；
· 网络层面：5G+物联网技术赋能，实现远程校准、实时数据共享、云端溯源管理。
· 精度层面：从亚ppm级向ppb级突破，适配量子计量、精密制造需求；
· 智能层面：融合AI算法，实现自动故障诊断、校准方案优化、数据智能分析；
· 网络层面：5G+物联网技术赋能，实现远程校准、实时数据共享、云端溯源管理。
2.FLUKE5730A适配与升级空间
FLUKE5730A的模块化架构具备良好迭代潜力：硬件可扩展AI交互模块、5G通信模块；软件可升级智能校准算法、云端数据管理功能。作为行业主流设备，FLUKE5730A将持续贴合技术迭代趋势，强化高精度适配、智能化操作、远程溯源能力，为行业提供持续稳定的校准解决方案，推动电学校准技术升级。
FLUKE5730A高精度多功能校验仪以模块化技术架构、创新原器校准逻辑、工业级硬件设计、严苛质控体系，精准匹配工业电学校准行业高精度、智能化、合规化的发展需求。其全量程高精度输出、闭环扩展能力、可视化交互设计、低成本溯源优势，有效解决行业校准成本高、效率低、适配不足等痛点。FLUKE5730A适配校准实验室、工业制造、科研国防、电力能源等多场景，兼具技术先进性与实用性。未来，随着行业技术持续迭代，FLUKE5730A将进一步强化智能适配、远程溯源能力，持续为计量校准领域提供可靠技术支撑，助力行业高质量发展，文章来源于多功能校验仪。
