现代工业三相配电系统长期面临谐波干扰、三相不平衡、电压暂态波动等难题，不仅会加速变压器、电机等设备老化、引发断路器误跳闸，更会造成难以直观核算的隐性能耗流失。传统检测设备多局限于基础参数测量，无法将电能质量问题转化为可量化的经济损失。福禄克430-II系列三相电能质量与能耗分析仪，凭借专利统一功率测量技术、IECClassA/S级检测精度与全场景测量能力，实现故障排查、趋势监测、能耗损失货币化计量三位一体，为工业配电、航空军工、电力运维等领域提供从现场检测到节能改造的完整解决方案，成为专业电能质量检测的标杆设备。

Fluke430-II系列三相电能质量分析仪产品核心定位解析

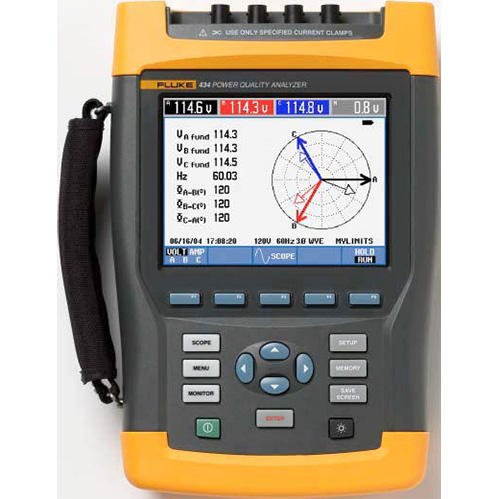

福禄克430-II系列包含434-II、435-II、437-II三款专业机型，主打三相/单相配电系统的电能质量分析与能耗计量，核心突破在于打破传统仪器“只测数据、不算成本”的局限，将故障诊断与经济损耗核算深度结合。该系列可快速定位、预判、排查配电系统中的各类电能质量故障，同时依托专利算法量化谐波、三相不平衡引发的能耗浪费，直接以货币形式呈现损失金额，为企业节能改造、设备选型提供精准的投资回报依据。仪器支持三相四线全参数同步测量，搭配超薄柔性电流探头，可适配配电柜狭小空间接线，兼顾检测精度与现场实操性，覆盖低压配电、大型机组、特种电源等全场景检测需求。

UPM统一功率测量电能损耗量化核心测试原理

430-II系列的核心技术为福禄克专利统一功率测量（UPM） 系统，该技术融合Steinmetz经典功率理论与IEEE1459-2000功率标准，构建经典功率、损耗分析、不平衡分析三维测量体系，是实现能耗损失精准量化的核心原理。测量过程中，UPM先通过对称分量法解析三相系统的正序、负序、零序分量，分离三相不平衡引发的功率损耗；再依据IEC61000-4-7标准完成DC~50次谐波与间谐波无间隙测量，核算谐波畸变带来的功率损耗；最终整合有功、无功功率数据，结合用户自定义电价，通过能耗损失计算器将隐性能耗转化为小时、年度经济损失。该原理摒弃传统测量仅核算基波功率的缺陷，完整还原系统能耗流失路径，为故障治理提供科学数据支撑。

430-II系列硬件参数高精度采样与宽量程性能分析

该系列依托硬核硬件配置，实现电能质量检测的高精度与宽量程覆盖。电压输入为4通道直流耦合（三相+零线），量程1V~1000V有效值，瞬态模式峰值测量可达6kV，输入阻抗4MΩ//5pF，基础带宽超10kHz，瞬态模式拓展至100kHz；电流输入同样4通道，搭配i430柔性电流探头，量程覆盖0.5A~6000A，带宽10Hz~7kHz，兼顾小电流精密检测与大电流工业负载测量。采样系统采用16位ADC，8通道同步采样速率最高200kS/s，RMS采样严格遵循IEC61000-4-30标准，每10/12周期采集5000个样本，PLL同步采样达4096点/周期。其中435-II、437-II电压有效值分辨率0.01V、精度±0.1%，频率分辨率0.001Hz，远超常规工业检测设备的精度标准，保障测量数据的权威性。

434/435/437-II型号对比差异化配置适配多场景

430-II系列通过功能精准裁剪，形成三款差异化机型，分别适配常规工业、严苛认证、航空军工等场景，核心配置对比如下：
表格

型号	Fluke434-II	Fluke435-II	Fluke437-II
合规标准	IEC61000-4-30ClassS	IEC61000-4-30ClassA	IEC61000-4-30ClassA
400Hz测量	不支持	不支持	支持
高级功能	基础测量	波形捕获、闪变、瞬态、市电信号	同435-II+400Hz
存储	8GBSD卡（最大32GB）	8GBSD卡（最大32GB）	8GBSD卡（最大32GB）
便携箱	C1740软箱	C1740软箱	C437-II滚轮硬箱

434-II为基础款，满足常规配电基础检测；435-II升级ClassA级合规，适配专业电能质量认证；437-II独家支持400Hz测量，专为航空、军用特种电源设计，三款均标配能耗计算器与逆变器效率测量，覆盖全需求场景。

全模式测量覆盖电能质量全维度检测功能解析

430-II系列搭载十余种专业测量模式，覆盖实时排查、长期监测、动态捕获全流程工作。Scope模式可同步显示4路电压/电流波形与相位角，直观判断畸变；骤升骤降模式支持自定义阈值，自动捕获电压波动事件；谐波模式可核算THD、K因子，精准定位谐波源；能耗损失计算器整合多维度功率数据，直接输出损耗成本；逆变器效率模式通过选配直流钳，同步测量交直流功率，核算电力电子设备转换效率。此外，不平衡、涌流、EN50160标准系统监测、记录仪等模式一应俱全，记录仪支持最高600项参数自定义间隔存储，时长最长达1年。435-II、437-II新增PowerWave功能，可捕捉发电机启动、UPS切换的半周期动态数据，瞬态模式支持200kHz波形同步捕获，适配6kV瞬态电压检测。

工业级安全防护复杂现场适配设计解读

针对工业现场复杂电气环境，430-II系列采用行业顶级安全与防护配置。电气安全等级达600VCATIV/1000VCATIII，可直接在配电入口操作，保障人员安全；机身采用防震抗摔结构+一体化保护套，倾斜支架状态下达IP51防尘防滴溅，满足MIL-PRF-28800FClass2军用抗震标准，适配车间、户外、机房等恶劣环境。供电采用BP290锂离子电池，单次充电续航7小时，可选双容量电池拓展至16小时，摆脱现场供电限制。显示模块为320×240像素LCD屏，亮度自适应调节，强光下清晰可读，搭配光标、缩放工具支持实时趋势分析。仪器配备隔离USB与SD卡槽，8GB标配存储最高拓展至32GB，保障长期监测数据稳定存储。

配套软件与配件全流程检测效率提升方案

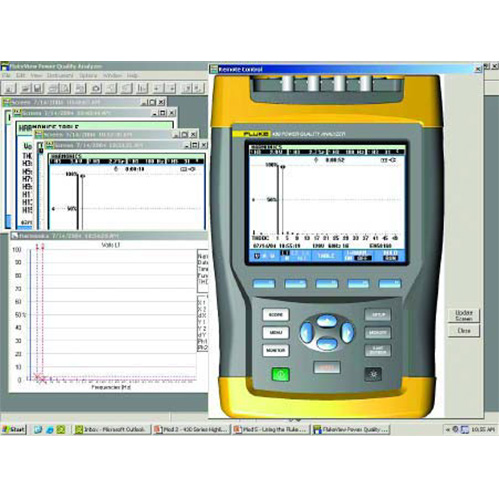

430-II系列标配完整配件与专业分析软件，构建“检测-存储-分析-报告”全流程方案。标准配件包含TL430测试线、4根i430超薄柔性电流探头、BP290电池、国际通用电源适配器、USB数据线与PowerLog分析软件。柔性探头长61cm、直径12.4mm，可深入狭小接线空间，适配各类配电柜。可选配件涵盖GPS时间同步模块、直流钳、备用电池、便携挂钩等，GPS模块将事件时间同步误差控制在20ms内，提升多设备协同精度。PowerLog软件支持数据导入、波形回放、趋势分析、自动生成标准化报表，简化实验室分析与报告输出，大幅提升检测与故障诊断效率。

福禄克430-II系列三相电能质量与能耗分析仪，以专利UPM统一功率测量为核心，融合高精度硬件、全场景测量模式与工业级安全防护，实现了电能质量检测从“参数监测”到“能耗成本量化”的行业升级。三款差异化机型精准适配常规工业、严苛认证、航空军工等场景，遵循国际IEC检测标准，兼顾操作便捷性与数据权威性。仪器既能快速排查配电系统故障，又能为企业节能改造提供直观经济依据，是配电系统运维、电能质量优化、能耗管控的专业级工具，持续助力工业电气系统实现稳定、高效、低成本运行。
