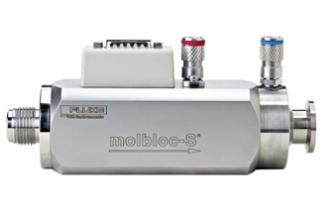

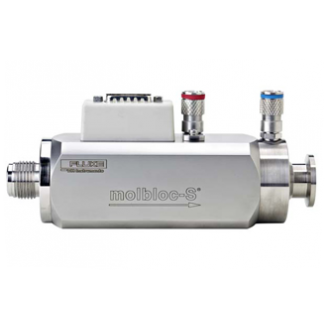

Fluke molbloc-S 音速喷嘴流量元件
产品描述
基于音速喷嘴的 molbloc，气流可达 5,000 slm
molbloc-S® 是一种高精确度的传送标准，适用于校准其他传送标准或过程流量计和控制器。molbloc-S 与 molbox1+ 或 molbox RFM™ 终端配合，可扩展 molbloc/molbox™ 校准系统的量程，并且为中高流量提供出众的准确度。现有的 molbox1 终端配备了 4.0 或更高版本的嵌入软件，而所有 molbox1+ 终端都能与 molbloc-S 结合使用。
特性一览
- 对于 N2 和空气，覆盖高达 5,000 slm 的量程。
- 可与 molbox1+ 或现有的 molbox1 和 molbox RFM 质量流量终端以及 COMPASS 软件结合使用。
- 重量校准支持可靠的流量文氏管（音速）喷嘴操作原则。
- 污染物敏感度极低。
-
测量不确定度：
对于 molbox1+，可达到 ±0.125% 读数。
对于 molbox1，可达到 ±0.2% 读数。
对于 molbox RFM，可达到 ±0.5% 读数。 - 可以使用空气、N2、Ar、H2、He、N2O 和其他校准气体，可以对环境气体进行潮湿气体密度补偿。
- 利用 molbox1+S 或其他 molbox 型号加上真空，可实现量程可调性（10:1 调节）。
- 冗余的上游绝压测量使用 molbox 绝压传感器来降低不确定度并提高可靠性。
- 完整的气体温度调节和测量。
- 连续、实时的读数，就像传统的 molbloc-L 层流元件一样。
- 可以实现全自动。
molbloc-S 量程
通过 molbloc-S 的质量流速可直接与上游绝压以及独立的下游压力或压力差成比例。molbloc-S 流量量程由 molbloc 的压力到流量转化率 KF 定义。KF 的单位为 sccm/kPa，它定义了质量流量与传送到 molbloc-S 的上游绝压之间的关系。molbloc-S 校准工作是针对与 20 到 200 kPa（3 到 30 psia）、50 到 500 kPa（7 到 70 psia）或 200 kPa 到 2 MPa（30 到 300 psia）的上游压力相对应的量程执行的。
为了使流量测量有效，molbloc-S 文丘管喷嘴处的流量很重要，例如，气体速度等同于本地音速。当背压率足够低时可以达到关键流量，或保持 BPR 不变（molbloc-S 下游绝压除以上游绝压）。关键流量可接受的 molbloc-S BPR 值的上限介于 0.5 和 0.9 之间，具体取决于流量的雷诺数。
由于通过 molbloc-S 的质量流量与上游绝压成比例，molbloc-S 的流量量程在应用中的限值受 BPR 限值的影响。要使 molbloc-S 元件的量程较大化，必须在下游连接一个真空泵，减少流动时的下游压力。当下游压力足够低时，就可以将上游压力以及质量流速调节到针对 molbloc 校准类型的很小值，而不再受 BPR 限值的限制。如果 molbloc-S 使用大气压作为下游（无真空泵），则molbloc 所使用的上游压力必须介于其校准类型的较大压力到当 BPR 等于当前雷诺数下的 BPR 限值时的很小压力之间。molbox1 终端包括了一些功能，可测量 BPR，在 BPR 值过高时自动提示操作人员，避免在流量非关键时进行测量。
技术指标：
molbloc/molbox 通用技术指标 |
||
| molbox1+ |
molbox RFM 除非另行说明，否则所有技术指标均与 molbox1 相同。 |
|
| 正常工作温度范围： | 15 到 35°C | |
| 储存温度范围： | -25 到 35°C | |
| 正常工作压力范围： | 20 到 200 kPa 绝压（3 到 30 psia）；或 50 到 500 kPa 绝压（7 到 70 psia）上游；或 200 到 2000 kPa（30 到 300 psia），仅适用于 molbox1+S。 | |
| 总流量量程： | <1 到 5,000 slm | |
|
入口连接： 1E1-S 到 1E2-S 2E2-S 到 2E3-S 5E3-S 和 1E4-S |
1/4 in. VCR™ 1/2 in. VCR™ 1 in. VCR™ 或 1 in. NPT |
|
|
出口连接： 5E1-S 到 2E3-S 5E3-S、1E4-S |
16 mm (3/4 in.) ISO-KF 型真空法兰盘 40 mm (1 1/2 in.) ISO-KF 型真空法兰盘 |
|
| 支持的气体： | 氮气 (N2)、干空气、潮湿空气、氩 (Ar)、一氧化碳(CO)、氦 (He)、氧气 (O2)、二氧化碳 (CO2)、四氟化碳 (CF4)、乙烷 (C2H6)、乙烯 (C2H4)、三氟甲 (CHF3)、六氟乙烷 (C2F6)、氢气 (H2)、甲烷 (CH4)、一氧化二氮 (N2O)、丙烷 (C3H8)、六氟化硫 (SF6)、丁烷 (C4H10)、八氟环丁烷 (C4F8)、氙气 (Xe) | |
流量测量 |
||
| 范围： | 取决于 molbloc 的尺寸和压力校准量程（请参阅 molbloc-S 量程表格） | |
| 所需背压率： | 0.4 到 0.9，取决于雷诺数 | |
| 校准气体： |
标准：干空气
可选：N2（取代标准空气校准或作为补充）、Ar、H2、He、N2O。有关这些气体和其他气体在特定量程内的可用性，请咨询厂家。 *湿空气操作需要进行干空气校准 |
|
| molbloc-S 压力校准量程： |
低压力 (LP)： 20 到 200 kPa 绝压（3 到 30 psia），上游
标准压力 (SP)：
高压力 (HP)：
* HP 校准仅适用于 molbox1+S 终端 |
|
| 分辨率： | ±0.0015% FS | ±0.01% 读数 |
| 精确度： | 读数的 ±0.06％ | ±0.30% 读数 |
| 预测的稳定度（一年期） | 读数的 ±0.05％ | 读数的 ±0.2％ |
| 测量不确定度 |
读数的 ±0.2％ 特级校准：±0.125% 读数 |
50 到 500 kPa 时，±0.5% 读数 |
| 型号 | 描述 |
|---|---|
| 1E1-S |
KF [sccm/kPa]: 10
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 2E1-S |
KF [sccm/kPa]: 20
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 5E1-S |
KF [sccm/kPa]: 50
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 1E2-S |
KF [sccm/kPa]: 100
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 2E2-S |
KF [sccm/kPa]: 200
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 5E2-S |
KF [sccm/kPa]: 500
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 1E3-S |
KF [sccm/kPa]: 1000
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 2E3-S |
KF [sccm/kPa]: 2000
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 5E3-S |
KF [sccm/kPa]: 5000
溢价的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| 1E4-S |
KF [sccm/kPa]: 10,000
高度的不确定性、HP 或 LP 压力校准以及其他可用的校准气体 - 咨询机构或工厂。 |
| molbloc-S 校准选件 |
低压 20 到 200 kPa（3 到 30 psia） |
