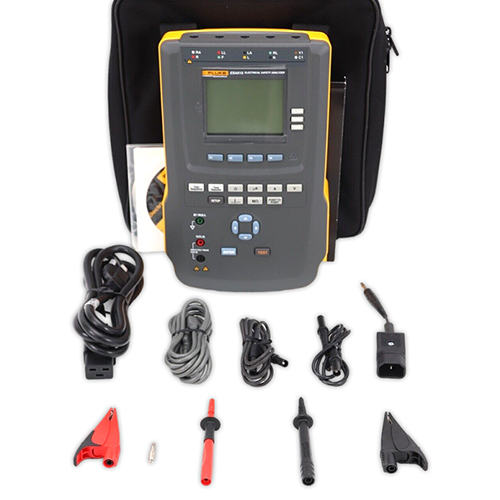

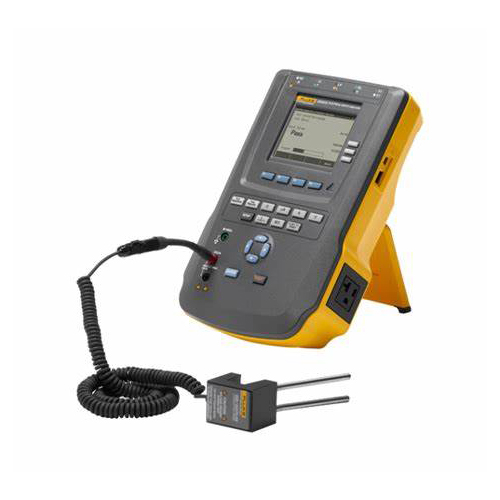

ESA615 电气安全分析仪
产品描述
ESA615主要功能

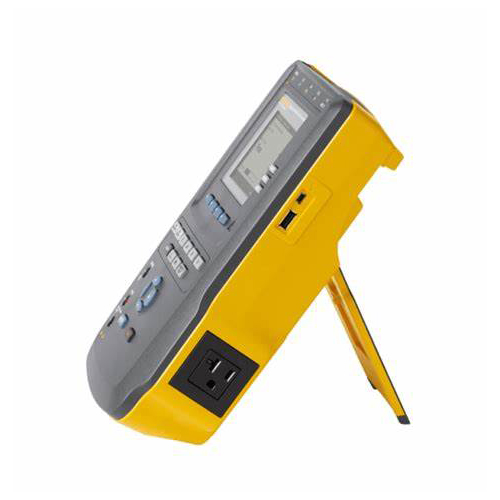

• 集成自动化，单机可进行自动测试程序，快速进行测试，并且轻松满足重要的全球电气安全标准 (ANSI/ AAMI ES1 (NFPA-99)、IEC62353 (VDE751)、IEC60601-1 第 2 版和第 3 版以及 AN/NZS 3551)• 便携式的人机工程学设计，带有集成手柄和倾斜支架
• 人性化的用户界面，可进行流畅的一体化测试
•ECG波形测试功能和双线测量将ECG模拟器、万用表及电气安全分析仪的功能集合在一个测试工具中
• 120 V 电压条件下电流容量时为 20 A
• 五个导联插口及简易的ECG嵌入连接；利用附件即可进行12导ECG测试
• 可通过条形码扫描器、外接键盘或者板上键盘轻松输入数据
• 无线通信以及移动存储卡，可快速方便地进行数据储存和转换
• 可更换的电源保险丝可保证场地更换不必返厂维修
• 宽大且易于阅读的显示器，对比度可调整
• 可选 Ansur 自动化软件完整集成各种医疗设备测试功能：包括电器安全、目视检查及性能参数检测，完全数字 化数据管理。可通过Ansur软件实现和其他测试设备一同进行自动化测试，并生成统一的测试任务和报告
• 除福禄克一贯严格的质量标准外，CE和CSA认证更保证了该设备即使恶劣的应用环境下仍能进行精确的测试，并有长期的可靠性和坚固性 • 全球支持网络，可为福禄克生物医学的全球客户提供快捷服务并使其放心
ESA615电气安全分析仪使用说明书规格参数表
|
电压 |
|||||
|
量程（电源电压） |
90 V 交流有效值到 132 V 交流有效值 |
||||
|
180 V 交流有效值到 264 V 交流有效值 |
|||||
|
量程（可接触电压） |
0 V 交流有效值到 300 V 交流有效值 |
||||
|
精度 |
±（2 % 读数 + 0.2 V） |
||||
|
电压测试 |
电源和点对点测量 |
||||
|
接地电阻 |
|||||
|
模式 |
双线 |
||||
|
测试电流/范围/准确度 |
> 200 mA 交流电 |
0 Ω 至 2 Ω |
±（读数的 2 % + 0.015 Ω） |
||
|
电阻测试 |
接地电阻和点对点测量 |
||||
|
设备电流 |
|||||
|
模式 |
交流电有效值 |
||||
|
量程/精度 |
0 A 到 20 A |
±（5 % 读数 +（2 数字或 0.2 A，以较大值为准）） |
|||
|
占空系数 |
15 A 到 20 A，5 分钟开启/5 分钟关闭 |
||||
|
漏电流 |
|||||
|
模式 * |
交流 + 直流（真有效值） |
||||
|
仅限交流 |
|||||
|
仅限直流 |
|||||
|
* 模式对所有漏电流测试均可用，但 MAP 漏电流测试例外，只能使用“真有效值”模式 |
|||||
|
患者负载选择（输入阻抗） |
AAMI ES1-1993 图 1 |
||||
|
IEC 60601：图 15 |
|||||
|
波峰系数 |
≤ 3 |
||||
|
量程 |
0 µA 至 199.9 μA |
||||
|
200 µA 至 1999 μA |
|||||
|
2 mA 到 10 mA |
|||||
|
频率响应/精度 |
直流至 1 kHz |
±（读数的 1 % +（1 μA 或 1 LSB，以较大值为准）） |
|||
|
1 kHz 至 100 kHz |
±（读数的 2 % +（1 μA 或 1 LSB，以较大值为准）） |
||||
|
51 kHz 到 1.6 kHz（电流 > mA） |
±（4 % 读数 +（1 µA 或 1 LSD，以较大值为准）） |
||||
|
100 kHz 至 1 MHz |
±（读数的 5 % +（1 μA 或 1 LSB，以较大值为准）） |
||||
|
隔离的准确性、电源应用部分 (MAP) 、直流电应用部分、交流电应用部分和交流电设备漏电测试，所有范围包括：
对于替代设备，替代 AP 和直接 AP 泄漏测试，渗漏值 |
|||||
|
漏电流测试 |
接地线（地线） |
|
|
机箱（外壳） |
||
|
导联对地（患者） |
||
|
导联对导联（患者辅助） |
||
|
导联隔离（应用部件上加网电压） |
||
|
直流设备 |
||
|
直流应用部件 |
||
|
交流设备 |
||
|
交流应用部件 |
||
|
点对点 |
||
|
应用部件上的电源 |
100 % ± 电源电压的 7 %（针对 AAMI），依照 AAMI，电流限于 1 mA ±25 % |
|
|
差分漏电流 |
||
|
量程 |
75 µA 到 199 µA |
|
|
200 µA 到 1999 µA |
||
|
2 mA 到 20 mA |
||
|
精度 |
±（10 % 读数 +（2 数字或 20 µA，以较大值为准）） |
|
|
绝缘电阻 |
||
|
量程/准确性 |
0.5 MΩ 至 20 MΩ |
±（读数的 2 % + 0.2 MΩ） |
|
20 MΩ 至 100 MΩ |
±（读数的 7.5 % + 0.2 MΩ） |
|
|
电源测试电压 |
500 V 直流或 250 V 直流 |
|
|
（+ 20 %、-0 %）2.0 ± 0.25 mA 短路电流 |
||
|
绝缘电阻测试 |
电源-PE、AP-PE、电源-PE、电源-NE（非接地可触导电部件）和 AP- NE（非接地可触导电部件） |
|
|
ECG 性能波形 |
||
|
精度 |
± 2 % |
|
|
± 5 % 仅适用 2 Hz 方波的振幅，在 1 mV 导联 II 配置时固定 |
||
|
波形 |
速率 |
|
|
ECG 复合波 |
30 BPM、60 BPM |
|
|
室颤 |
|
|
|
方波（50 % 占空系数） |
0.125 Hz 和 2 Hz |
|
|
正弦波 |
10 Hz、40 Hz、50 Hz、60 Hz 和 100 Hz |
|
|
三角波 |
2 Hz |
|
|
脉冲（63 ms 脉冲宽度） |
30 BPM 和 60 BPM |
|
|
测试标准 |
||
|
可用选择 |
ANSI/AAMI ES-1、IEC62353、IEC60601-1 和 AN/NZS 3551 |
|
|
内置自动序列 |
||
|
IEC60601-1 第 2 版 |
病人监控仪、去纤颤器、输液泵、超声波设备、普通设备和系统 |
|
|
IEC62353 |
病人监控仪、去纤颤器、输液泵、超声波设备和普通设备 |
|
|
NFPA-99（医院） |
病人监控仪、去纤颤器、输液泵、超声波设备和普通设备 |
|
|
ANSI/AAMI ES-1 |
病人监控仪、去纤颤器、输液泵、超声波设备和普通设备 |
|
|
通讯 |
||
|
USB 设备上游端口 |
用于计算机控制的 Mini-B 连接器 |
|
|
USB 主控制器端口 |
类型 A、5 V 输出、0.5 A 大负载。连接键盘和条形码阅读器的连接器 |
|
|
无线 |
IEEE 802.15.4，实现计算机控制 |
|
|
操作模式 |
手动和远端控制 |
|
|
额定功率 |
||
|
电源插座 |
120 V 交流电 |
230 V 交流电 |
|
电源插头功率范围 |
90 V 交流有效值到 132 V 交流有效值 |
180 V 交流有效值到 264 V 交流有效值 |
|
大电流 |
20 A |
16 A |
|
Hz（频率） |
47 至 63 Hz， |
47 至 63 Hz， |
|
物理特性 |
||
|
尺寸（宽x深x高） |
17.6 cm x 8.4 cm x 28.5 cm（6.9 x 3.3 x 11.2 英寸） |
|
|
重量 |
1.6 kg (3.5 lb) |
|
|
环境 |
||
|
工作温度 |
10 ºC 至 40 ºC（50 ºF 至 104 ºF） |
|
|
储存温度 |
-20 ºC 至 60 ºC（-4 ºF 至 140 ºF） |
|
|
工作湿度 |
10 % 至 90 %，无冷凝 |
|
|
海拔高度 |
120 v 交流电源电压高达 5000 米 |
|
|
保修 |
||
|
两年延长质保（在授权的福禄克医疗测试服务中心进行年校准后可享受免费延长质保期，否则提供一年标准质保期） |
||
型号及配件
| 型号名称 | 描述 |
| ESA615-11-BRAZ |
ESA615-11 巴西 230V 包括：
|
| TA-ESA615-NA220V |
ESA615 北美洲，220 V，配测试自动化软件，包括：
|
| ESA615-10-NA220V |
ESA615-10 北美洲 220V 包括：
|
| TA-ESA615-JAPAN |
ESA615 日本，100 V，配测试自动化软件，包括：
|
| ESA615-09-JAPAN |
ESA615-09 日本，100 V，包括：
|
| TA-ESA615-THAI |
ESA615 泰国，230V V，配测试自动化软件，包括：
|
| ESA615-08-THAI |
ESA615-08 泰国，230 V，包括：
|
| TA-ESA615-SWISS |
ESA615 瑞士，230 V，配测试自动化软件，包括：
|
| ESA615-07-SWISS |
ESA615-07 瑞士，230 V，包括：
|
| TA-ESA615-UK |
ESA615 英国，230 V，配测试自动化软件，包括：
|
| ESA615-06-UK |
ESA615-06 英国，230 V，包括：
|
| TA-ESA615-AUS |
ESA615 澳大利亚，230 V，配测试自动化软件，包括：
|
| ESA615-05-AUS |
ESA615-05 澳大利亚/中国，230 V，包括：
|
| TA-ESA615-12-INDIA |
TA-ESA615-12-印度，250V，配测试自动化软件，包括：
|
| ESA615-12-INDIA |
ESA615-12-印度，250V 包括：
|
| TA-ESA615-ISR |
ESA615 以色列，230 V，配测试自动化软件，包括：
|
| ESA615-03-ISR |
ESA615-03 以色列，230 V，包括：
|
| TA-ESA615-EUR |
ESA615 欧洲，230 V，配测试自动化软件，包括：
|
| ESA615-02-EUR |
ESA615-02 欧洲，230 V，包括：
|
| TA-ESA615-FR |
ESA615 法国或比利时，230 V，配测试自动化软件，包括：
|
| ESA615-01-FR |
ESA615-01 法国或比利时，230V 包括：
|
| TA-ESA615-USA |
ESA615 美国，115 V，配测试自动化软件，包括：
|
| ESA615-USA |
ESA615 美国，115V 包含：
|
测试导线、探头和夹子
| 3111008 | USA/AUS/ISR 附件包：测试导线组、TP1测试探头组、AC285 鳄鱼夹组（ESA T/L 套件，美国，各国特定） |
| 6358 | Retractable Test Leads (part# 1903307) |
适配器
| 1210 心电图 |
1-to-10 ECG Adapter Box Assembly (part# 3392119) for use with ESA612 and ESA615 |
| ESA612-2016 | 5-to-5 Banana Jack to ECG Adapter (BJ2ECG) (part# 3359538) |
| 3472633 | Ultrasound Test Cable Adapter, optional (part# 3472633) |
| 17024 | Universal Banana Adapter (10-pack)(part# 2462072) |
电池、充电器和电源
| 75057 | 75057 Powercord set NEMA 6-15/C19 250V (part# 2238671) |
| 75033 | Power cable w/C19 plug, detachable, 120 V/15 A – USA (part# 2238644) |
电缆
4034393：用于 ProSim 4、ProSim 8、ESA615 的数据传输电缆
便携箱型号：2248650，品名：携带包
其他备件
| 2719-0154 | 电源软线适配器 20-15A - （部件号 2195732）- 用于转换 20 A 电源软线，使其能够插接到 15 A 插座中。 |
| 3111024 | 欧版附件包：测试导线组、TP74 测试探头组、AC285 鳄鱼夹组（ESA T/L 套件，欧盟） |
| 电源软线 |
ESA615 country-specific Line Cord ESA620-NPA null post assembly (part# 3326842) Null post adapter to zero test lead resistance |
| 9503-0004 | Ground Pin Adapter (US receptacle testing ground lug) (part# 2392639) |
| 4151242 | USA/NEMA 出口至 NBR14136 插座（仅巴西） |
|
90-183 |
Wireless USB Dongle (part# 3341333) ZigBee |
软件：
ANSUR ESA615：Ansur ESA615 Plug-in Software (part# 4165219)
