Fluke A40B系列精密分流器

福禄克 公司的 A40B系列精密分流器 包含1mA ,10mA,20mA 等多达十四个分流器,每个分流器附带一份校准报告。除此之外还配有LC型接头转LC型接头等几款不同的通用连接适配器和校准 A40B 时使用的适配器,满足需求的接头和专用的玻璃钢包装箱等。电流额定值从0.1mA到100A,主要用于在实验室测量交直流电流和校准交直流电流转换测量装置。A40B分流器的电阻值非常稳定、准确,具有出色的低自加热功率系数和低温度系数。 由于具有这些优良特性,A40B分流器可......

产品描述

福禄克公司的 A40B系列精密分流器包含1mA ,10mA,20mA 等多达十四个分流器,每个分流器附带一份校准报告。除此之外还配有LC型接头转LC型接头等几款不同的通用连接适配器和校准 A40B 时使用的适配器,满足需求的接头和专用的玻璃钢包装箱等。电流额定值从0.1mA到100A,主要用于在实验室测量交直流电流和校准交直流电流转换测量装置。A40B分流器的电阻值非常稳定、准确,具有出色的低自加热功率系数和低温度系数。 由于具有这些优良特性,A40B分流器可以直接测量电流从直流到100kHz,准确度远远高于之前的所有分流器装置。因此,现在精密电流测量可以直接根据分流器电阻值的换算,而不必再使用传统复杂的交直流转换转换方法了。
A40B精密分流器

A40B分流器应用

A40B 分流器测量范围非常广,从 0.1mA 至 100A。分流器内部的物理结构和元件的精密性保证了它的频率响应平坦性。A40B 不仅具有出色的直流电阻稳定性,它的相位偏移足够小,在100kHz内可以忽略。A40B 分流器在整个带宽都可以直接测量电流。跟以前的交直流电流转换测量过程相比,大大简化了交流电流的测量过程。A40B 的这些特性,使它非常适合在传统的精密电流测量场合应用,例如校准校准器的电流功能等。另外,也可以支持大电流跨导放大器的校准。相位偏移极低这一特点对非正弦波形的测量非常关键,例如在电能质量分析和数字功率表的测量应用中。

用 A40B 校准 5520A 校准器

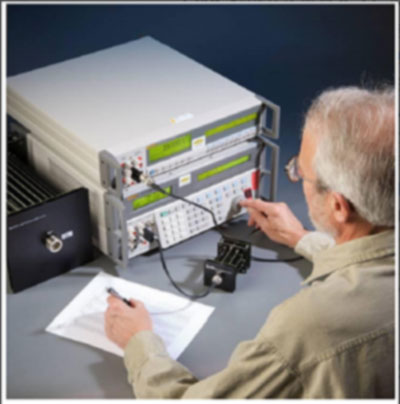

A40B 校准 5520A 校准器
A40B用于数字功率表测量系统

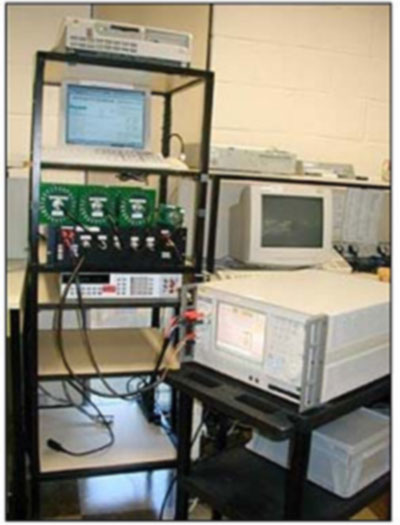

A40B用于数字功率表测量系统

技术概况

A40B 分流器有四个不同的尺寸。整个装置包括:四个封闭的分流器:1mA, 10mA, 20mA ,50mA
五个小尺寸同轴分流器 100mA, 200mA,500mA,1A,2A 三个中等尺寸的分流器:5A,10A,20A 两个大尺寸的分流器;50A 和 100A 分流器的电压输出标称值为 0.8V。可以使用精密电压表或其他测量仪器测量输出电压,例如:交流电压测量标准,交直流转换标准,交流电压转换器等。同轴型分流器设计使得分流器受外部磁场影响很小,实现很优的性能。另外,开放式的物理设计能很大限度的实现空气对流,使分流器温度系数很小。这个特点使得分流器在很宽的电流范围内都能实现稳定的电阻特性,结构的影响很小。100A电流对应的电阻为 8mΩ,电阻增加到80Ω时,电流为10mA。另外,1mA的分流器内部有一个电池供电的缓冲放大器,可以驱动输出电压,使得 800Ω的分流器电阻与测量装置产生很小的相互影响。

A40B特点和连接

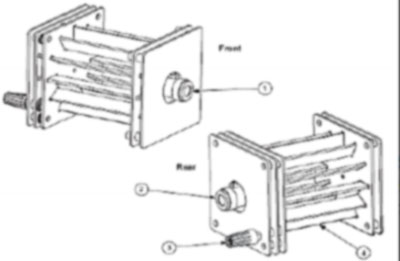

 A40B 特点和连接

功能和连接器
项目 特性 描述
1 电流输入连接器 电流输入接口,大多数分流器使用 N 型接口连接器。50A和 100A 使用 LC 型接口连接器。
2 电压输出接口 电压输出接口连接器,所有输出接口均为 N 型接口。
3 接地端子 屏蔽保护的连接端钮4 PCB 接口低电感的流入流出电流连接线

校准报告

A40B 分流器出厂附带校准报告。如客户需要,可选购符合 17025A 标准要求的校准报告。

A40B分流器附件

A40B 分流器有一系列的附件用来简化它跟其他测试仪器的连接。玻璃钢包装箱用来运输和存储。

A40B-1A精密分流器的输出接口

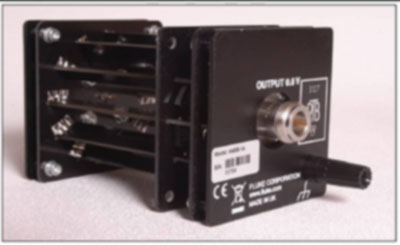

 A40B-1A精密分流器的输出接口

A40B系列精密分流器电气性能

电流指标
标称电流 标称电阻
Ω
指标±uA/A,TCal±1℃,≤50%RH
DC 1kHz 10kHz 30kHz 100kHz
1 mA [4] 800 20 55 75 75 150
10mA 80 20 26 26 26 26
20mA 40 20 26 26 26 26
50mA 16 20 23 23 23 23
100mA 8 20 24 24 24 24
200mA 4 20 26 26 26 26
500mA 1.6 21 27 27 27 28
1A 0.8 21 27 28 28 31
2A 0.4 21 27 30 30 48
5A 0.16 21 31 32 40 71
10A 0.08 26 37 60 61 92
20A 0.04 26 43 52 70 113
50A 0.016 32 55 80 81 144
100A 0.008 35 65 90 98 174
[1] 电流测量值由以下公式推出:
  I = (V/Rcallbrated) *  (1 + (AC-DCcallbrated / 1,000,000))
式中:AC-DCcalibrated 代表交直流转换误差, 用 ppm 表示
[2] 1kHz 以上,在两个频率点之间的指标 Si 如下所示:
  Si = Slower + (fi - flower) * (supper - slower) / (fupper - flower)
[3] 相对湿度超出规定的允许范围时,增加 20uA/A
[4] 1mA 分流器指标适用于充电器断开状态
[5] 指标不包含负载效应。如需详细信息,请参考操作说明

电阻指标
标称
电流
标 称
电阻
Ω
很大允许
误差
( ± u Ω /
Ω)[2]
置信度为 95%
的测量不确定
度 (u Ω / Ω ),
TCal±1℃
12 个月的稳定
性指标
(uΩ/Ω)
[1][2]
温度系数
(ppm/℃)
功率系数
放大器
(ppm)[2][3]
1mA[4] 800 250 8.2 18 5 1
10mA  80 250 6.8 18 2.5 1
20mA 40 250 8.2 18 4.5 1
50mA 16 250 8.3 18 4.5 1
100mA 8 250 8.3 18 2.5 2
200mA 4 250 8.6 18 3.5 4
500mA 1.6 250 9.6 18 4.5 13
1A 0.8 250 9.3 18 4.5 26
2A 0.4 250 9.4 18 4.5 26
5A 0.16 250 9.9 18 4.5 30
10A 0.08 250 15 18 4.5 65
20A 0.04 250 14 18 4.5 78
50A 0.016 250 24 18 4.5 105
100A 0.008 250 28 18 4.5 105
[1]当分流器在规定的湿度范围使用和储存时,稳定性指标包含了老化和湿度短期波动的影响。当湿度>50% RH 时,增加 20 ppm。
[2] 当与其他不确定度综合时,认为是均匀分布。
[3] 校准电阻值包含额定电流时的自加热功率影响。不在额定电流时,增加下面的修正值:
  Correction = Power_Coefficient_Multiplier * [1 - (Iapplied / Inoal]
[4] TCAL = 校准时的环境温度

交直流转换误差
分流器标称电流 交直流转换误差(ppm)[1][2][3]
1kHz 10kHz 30kHz 100kHz
1mA 53 72 72 150
10mA 20 20 20 40
20mA 18 18 19 30
50mA 13 13 14 16
100mA 14 15 17 27
200mA 17 17 18 28
500mA 17 17 17 21
1A 17 19 19 23
2A 17 22 22 44
5A 23 24 34 69
10A 28 55 58 98
20A 37 51 80 150
50A 47 75 79 180
100A 60 90 120 300
[1] 指标标明偏离直流的很大平坦度,包括交直流转换误差,以及测量不确定度,95%的置信度(K=2)的条件。
[2] 包括交直流转换误差一年的稳定性
[3] 1mA 分流器的指标是在 TCal±1℃的条件下给出。

很大负载电流
标称电流 很大允许
电流
<5秒[1]
很大持续
电流[2]
  标称电流 很大允许
电流
<5秒[1]
很大持续
电流[2]
1mA 3A 2mA[3]   1A 3.9A 1.3A
10mA 150mA 20mA   2A 5.5A 2.2A
20mA 250mA 40mA   5A 17A 5.5A
50mA 450mA 100mA   10A 24A 11A
100mA 1.2A 200mA   20A 42A 22A
200mA 1.7A 400mA   50A 95A 55A
500mA 2.7A 1A   100A 190A 110A
[1] 大于 5 秒钟的过电流会对分流器造成永久性损坏。输出电压高于 0.8V。
[2] 超过很大可持续电流时会使电阻值产生变化。
[3] 使用 1mA 分流器时,要充电充足,才能保证 2mA 时的指标性能。

相位偏移典型值
标称电流 1kHz 10kHz 100kHz
1mA到200mA <0.0010 <0.0060 <0.0600
500mA到2A <0.0030 <0.0300 <0.3000
2A到20A <0.0080 <0.0750 <0.7500
20A到100A <0.0130 <0.1250 <1.2500

输入、输出性能
电流值是指在输入端口流进分流器的电流。
输出电压是指在校准过程中对测量电压的负载效应经过修正后的电压值。

通用技术指标

尺寸
电流值 高度
mm (英寸)
宽度
mm(英寸)
总长度[1]
mm(英寸)
1mA到2A 70 (2.75) 70 (2.75) 124(4.9)
5A到20A 130 (5) 130 (5) 210(8.25)
50A到100A 200 (7.9) 200 (7.9) 343(13.5)
[1]尺寸包括输入接口到输出接口的总长度

物理、机械参数
电流值 重量(很大值)
kg (磅)
输入接口 输出接口
1mA到20A 0.7(1.6) N 型插口 N 型插口
50A到100A 3.4(7.5) LC 型插口 N 型插口
运行环境
温度:13℃~33℃
校准时的温度范围(TCal):18℃~28℃
满足较佳指标的湿度范围[1][2]:≤50%
海拔高度:0m~3000m
   [1] 电阻稳定性受湿度影响
   [2] 分流器在允许的湿度范围以外校准时,只要分流器在存储和使用时的相对湿度偏差不
超过±10%,也能满足稳定性指标。
存储和运输环境(不包含 1 mA 分流器)
很大温度范围:-20℃~140℃
能够保证性能的温湿度范围:5℃~45℃,15% ~ 80 % RH
海拔高度:0m~12000m
1mA 分流器技术指标
输出阻抗:8mΩ
很大安全输出电流:11mA(例如:1V 输出电压至 90Ω电阻,)
很大容性负载:800pF
输出电压:15ppm/150pF
很大直流电压失调电压:±100uV(典型值:±25uV)
1MHz 时误差典型值:<2%
电池技术指标
电池尺寸:AAA
电池类型:镍氢电池
电池数量:8(2 个一组,共 4 组)
标称电池电压:1.2V
电池容量:800mAh
充电时间:100 分钟
两次充电期间很长运行时间:
很大输出负载时(11mA):18 小时
高阻负载时:24 小时
充电后推荐冷却时间:100 分钟
电池的存储运输环境:
 90 天内:-20℃~40℃
一年以内:-20℃~30℃
为了防止电池损耗,每年应至少充电两次。

A40B精密分流器订货信息

A40B/SET 包含 14 个分流器,另外还有接口适配器和包装箱,包括:
14 个分流器,每个分流器器附带一份校准报告
一支 A40B-ADAPT/LC, LC 型接头转 LC 型接头适配器
一支 A40B-ADAPT/LCN, LC 型接头转 N 型接头适配器
两支 A40B-LEAD/4mm, N 型接头转 4mm 双香蕉接头测试线
一支 A40B-LEAD/N, N 型接头转 N 型接头测试线
A40B/CASE,玻璃钢包装箱

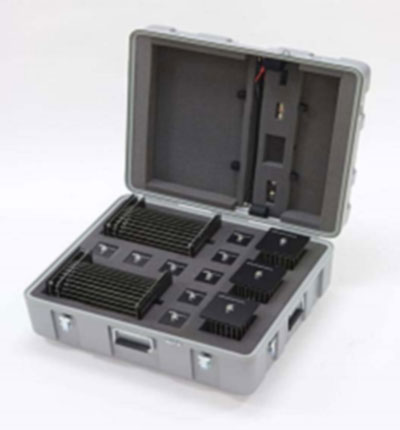

A40B包装箱
A40B/CASE
单个分流器
A40B-1mA          1mA 分流器
A40B-10mA        10mA 分流器
A40B-20mA        20mA 分流器
A40B-50mA        50mA 分流器
A40B-100mA      100mA 分流器
A40B-200mA      200mA 分流器
A40B-500mA      500mA 分流器
A40B-1A             1A 分流器
A40B-2A             2A 分流器
A40B-5A             5A 分流器
A40B-10A           10A 分流器
A40B-20A           20A 分流器
A40B-50A           50A 分流器
A40B-100A         100A 分流器
通用连接适配器
A40B-ADAPT/LC LC 型接头转 LC 型接头适配器
A40B-ADAPT/LCN LC 型接头转 N 型接头适配器
A40B-LEAD/4mm N 型接头转 4mm 香蕉接头测试线
A40B-LEAD/N N 型接头转 N 型接头测试线
其他附件和服务
A40B/CASE 玻璃钢包装箱
1883673 满足 17025 的校准证书,2009 年初开始提供
校准 A40B 时使用的适配器
A40B-CAL/LC 串联连接两个分流器的大电流适配器(LC 转 LC)
A40B-CAL/N 串联连接两个分流器的小电流适配器(N 转 N)
深圳银飞有售 A40B 系列精密分流器,文章来源于FLUKE
