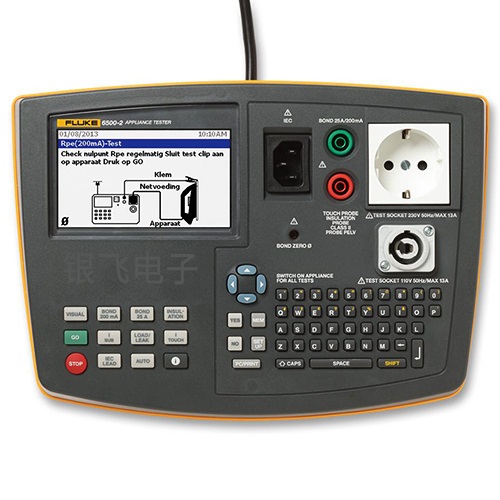

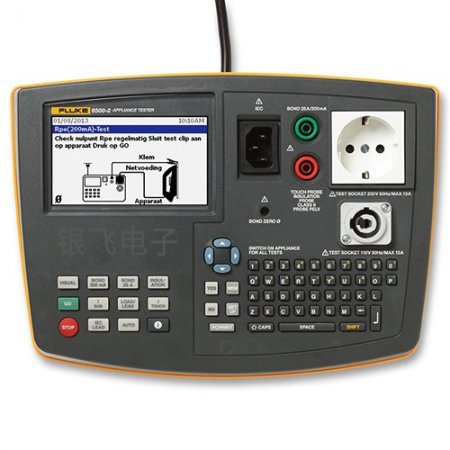

Fluke6500-2电器安规测试仪
产品描述
Fluke6500-2便携式电器安规测试仪；用于“一键式”测试的每个测试的专用键；符合新标准BS EN 50678 和 BS EN 50699；预设通过/失败级别以节省时间；大型背光显示屏，便于阅读；用于设备连接的单电源插座；
独立的 IEC 插座，便于电源/延长线测试；可拆卸测试引线，可快速现场更换；一体式提手；用于数据传输的 USB 端口；用于快速数据输入的集成 QWERTY 键盘；用于备份数据存储和传输到 PC 的附加 USB 存储器功能；大型背光图形显示屏；为用户提供便利的预设自动测试序列；集成站点、位置和描述代码以加快数据处理速度；用于更多现场控制的内存查看工具；用于数据传输的 USB 端口。
Fluke6500-2便携式电器安规测试仪每天执行更多测试。Fluke6500-2PAT 测试仪是重量轻、体积小的一键式解决方案，具有重新设计的自动测试功能，可帮助用户增加每天完成的便携式设备测试的数量。6500-2 旨在让用户在不影响测试结果的情况下更快地工作。
一键式解决方案……预设的测试程序从一个按钮启动。这不仅简化了测试，还促进了更快、更有效的工作方式。全自动 6500-2 还包括用户可定义的测试程序和用于快速数据输入的 QWERTY 键盘。
重量轻…6500-2 重约 3 公斤，重量轻，便于在现场工作时携带。坚固耐用的手提箱（随附）不仅在运输过程中提供保护，还包括用于存放配件和其他工具的额外存储空间。
小尺寸…这款便携式电器安规测试仪还极其紧凑，并具有福禄克一贯的坚固耐用性，能够承受现场工作。Fluke PAT 测试仪具备测试便携式设备所需的所有功能，是一个完整的一体化解决方案。该测试仪可执行针对 I 类和 II 类电器的所有测试，符合安全标准 EN61010。该测试仪具备多种预置 测试功能，可检测各类电器。 USB 内存可存储并传输测试结果。
- 接地接头 (RPE)
- 绝缘情况 (RISO)
- 替补泄露电流
- 接触电流
- 漏电
- 电器功率和负载电流
- RCD
- IEC导线
- PELV
Fluke6500-2便携式电器安规测试仪规格 |
||
| 测试规范 |
显示范围的准确度规格在 23 °C ±5 °C，≤75% RH 下定义为 ±（读数百分比 + 数字计数）。 |
|
|
在 0 °C 和 18 °C 以及 28 °C 和 40 °C 之间，精度规格可能会降低 每 °C 0.1 x（精度规格）。 |
||
|
测量范围满足 EN61557-1:1997、EN61557-2:1997、 EN61557-4:1997、 EN61557-6:1997、DIN VDE0404-2 中规定的服务操作误差。 |
||
| 开机测试 | 该测试指示反向 LN、缺失 PE，并测量电源电压和频率。 | |
| 显示范围 | 90 伏至 264 伏 | |
| 50 赫兹时的准确度 | ±(2% + 3 个计数) | |
| 解析度 | 0.1伏 | |
| 输入阻抗 | > 1 MΩ // 2.2 nF | |
| 很大输入电源电压 | 264伏 | |
| 接地连接测试 (Rpe) | 显示范围 | 0 至 19.99 Ω |
|
准确度 （债券测试归零后） |
±(5% + 4 个计数) | |
| 解析度 | 0.01 欧姆 | |
| 测试电流 |
200 mA AC -0% +40% 到 1.99 Ω 10 A AC ±20% 到 25 mΩ 在 230 V |
|
| 开路电压 | > 4 伏交流电，< 24 伏交流电 | |
| 债券测试归零 | 很多可减去 1.99 Ω | |
| 绝缘测试（Riso） | 显示范围 | 0 至 299 MΩ |
| 准确性 |
±（5% + 2 个计数） 从 0.1 到 300 MΩ |
|
| 解析度 |
0.01 MΩ（0 至 19.99 MΩ） 0.1 MΩ（20 至 199.9 MΩ） 1 MΩ（200 至 299 MΩ） |
|
| 测试电压 |
500 V DC -0% + 25% 在 500 kΩ 负载或 250 V dc -0% +25% 在 250 kΩ 负载 |
|
| 测试电流 | 在 500 kΩ 负载时 > 1 mA，在 0 Ω 时 < 15 mA | |
| 自动放电时间 | < 0.5 s 对于 1 μF | |
| 很大限度。容性负载 | 运行高达 1 μF | |
| 接触电流测试 | 显示范围 | 0 至 1.99 毫安交流电 |
| 准确性 | ±(4% + 2 个计数) | |
| 解析度 | 0.01毫安 | |
| 内阻（通过探头） | 2千欧 | |
| 测量方法 | 探测* | |
| 替代漏电流测试 | 显示范围 | 0 至 19.99 毫安交流电 |
| 准确性 | ±(2.5% + 3 个计数) | |
| 解析度 | 0.01毫安 | |
| 测试电压 | 100伏交流±20% | |
| 负载/漏电测试：负载电流 | 显示范围 | 0 到 13 安 |
| 准确性 | ±(4% + 2 个计数) | |
| 解析度 | 0.1安* | |
| 负载/漏电测试：负载功率 | 显示范围 230 V 电源 | 0.0 伏安至 3.2 千伏安 |
| 准确性 | ±(5% + 3 个计数) | |
| 解析度 | 1 VA（0 至 999 VA），0.1 kVA（>1.0 kVA）* | |
| 负载/漏电测试：漏电流 | 显示范围 | 0 至 19.99 毫安 |
| 准确性 | ±(4% + 4 个计数) | |
| 解析度 | 0.01毫安* | |
| PELV测试 | 50 赫兹时的准确度 | ±(2% + 3 个计数) |
| 过载保护 | 300 伏有效值 | |
| 警告阈值 | 25 伏有效值 | |
| RCD测试：跳闸电流 | 操作错误 | ±10% |
| 标称 | 30毫安 | |
| 准确性 | ±5% | |
| RCD测试：跳闸时间 | 标准要求 |
61557 第 6 部分； 额定测试电流容差 0% 至 +10% |
| 操作错误 | ±10% | |
| 漏电式 | 交流通用 30 毫安 | |
| 显示范围 | 310 毫秒 | |
| 解析度 | 0.1 毫秒 | |
| 准确性 | 3 毫秒 | |
|
100% (30 mA) 时的跳闸时间限制 |
300 毫秒 | |
|
500% (150 mA) 时的跳闸时间限制 |
40 毫秒 | |
| *被测设备在电源电压下通电。 | ||
安全规范等级符合 EN61010-1 第三版，CAT II，300 V，极性 26500-2机械和一般规格
电磁兼容性：符合 EN61326-1，便携式
| 尺寸（长 x 宽 x 高） | 200 x 275 x 114 毫米 | |
| 重量 | 3.13 公斤 | |
| 电源 |
230 V +10% -15%，50 Hz ±2 Hz 或 （仅 6500-2：110V +10% -15%，50 Hz ±2 Hz） |
|
| 功耗（测试仪） |
13 W 典型（闲置） 60 W 很大。在 25A 邦德测试期间 |
|
| 贮存 | 温度 | -10 至 60 °C |
| 腐蚀 | 70 °C @ 95% RH 很多 5 天。 | |
| 工作海拔 | 0 至 2000 米 | |
| 密封 | IP-40（外壳）、IP-20（连接器） | |
| 电磁干扰抗扰度 | 3 伏/米 | |
Fluke6500-2便携式电器安规测试仪装箱清单
- Fluke6500-2便携式电器安规测试仪
- 快速参考指南
- 硬手提箱
- 测试线
- 测试探针
- 鳄鱼夹
- 电源线
- USB记忆棒
- USB电缆
