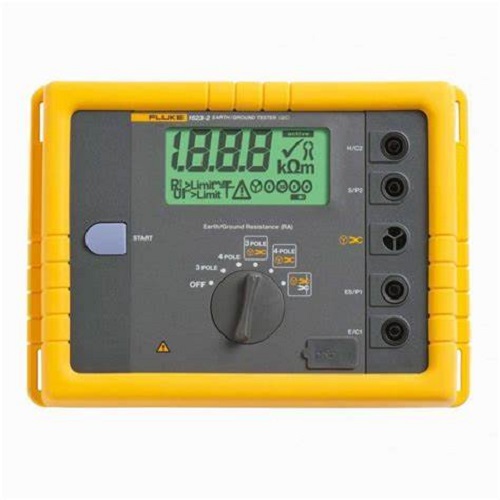

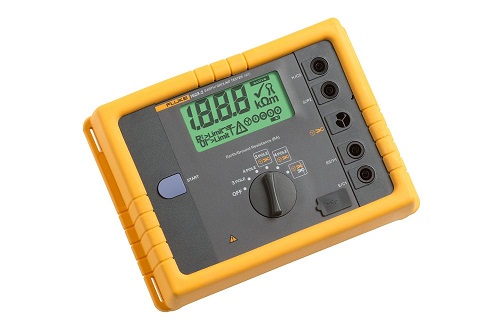

Fluke1623-2 GEO接地测试仪套件的主要特征

无桩测试
Fluke1623-2接地测试仪仅使用夹具即可测量接地环路电阻。使用这种测试方法，将两个夹子放在接地棒周围，每个夹子都连接到测试仪。根本不使用接地桩。一个已知的固定电压由一个钳子感应，电流由第二个钳子测量。然后测试仪自动确定接地棒的电阻。此测试方法仅适用于被测建筑物或结构存在接地系统的情况，但大多数情况下都是如此。如果只有一条接地路径，就像在许多住宅应用中一样，无桩法将无法提供可接受的值，必须使用电位降测试法。使用 Stakeless 测试时，不需要断开接地棒 - 在测试期间保持接地系统完好无损。花时间为系统上的每个接地棒放置和连接桩的日子已经一去不复返了——这可以节省大量时间。用户还可以在用户以前没有考虑过的地方进行接地测试：建筑物内部、电力塔或用户无法接触土壤的任何地方。

Fluke1623-2执行所有四种类型的接地测量

• Fluke1623-2是一款独特的接地测试仪，可以执行所有四种类型的接地测量。
• 3 极和 4 极电位降（使用桩）
• 4 极土壤电阻率测试（使用桩）
• 选择性测试（使用 1 个夹具和木桩）
• 无桩测试（仅使用 2 个夹具）

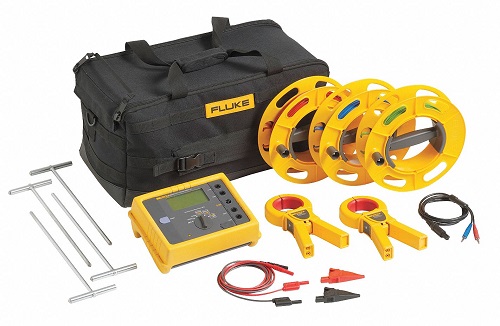

Fluke1623-2 GEO接地测试仪套件装箱清单

• Fluke1623-2 GEO接地测试仪通过 USB 端口提供数据存储和下载功能。世界一流的配件将简化并加快测试时间。
• Fluke1623-2 GEO接地测试仪摘要
• 3 极和 4 极电位降、接地电阻回路测试
• 4极土壤电阻率测试
• 使用 1 个夹具进行选择性接地棒测试
• 使用 2 个夹具进行无桩接地棒测试
• IP56 等级，适合户外使用
• 坚固的手提箱
• USB数据存储和传输

一般规格
显示：1999位液晶	带特殊符号的显示屏，数字高度 25 mm，荧光背光
用户界面	通过 TURN 和 START 一键概念进行即时测量。少有的操作元件是旋转开关和启动按钮
坚固、防水和防尘	仪器专为恶劣环境条件而设计（橡胶保护盖，IP56）
记忆	内部存储器存储多达 1500 条记录，可通过 USB 端口访问
温度范围
工作温度	-10°C 至 50°C（14°F 至 122°F）
贮存温度	-30°C 至 60°C（-22°F 至 140°F）
温度系数	读数的 ±0.1%/°C < 18°C > 28°C
内在错误	参考参考温度范围，保质期为 1 年
操作错误	参考工作温度范围，保修期为 1 年
气候等级	C1 (IEC 654-1)，-5°C 至 +45°C（23° 至 +115° F），5% 至 95% RH
防护型	外壳 IP56，电池盖 IP40，符合 EN60529
安全	通过双重和/或加强绝缘进行保护。很大限度。50 V 接地。IEC61010-1：污染度2
EMC（发射抗扰度）	IEC61326-1：便携式
质量体系	根据 DIN ISO 9001 开发、设计和制造
外部电压	V ext, max = 24 V (DC, AC < 400 Hz)，禁止测量更高的值
V ext拒绝	> 120 分贝（162⁄3、50、60、400 赫兹）
测量时间	典型 6 秒
很大限度。超载	250 V rms（属于误用）
辅助电源	6 x 1.5 V 碱性电池（AA LR6 型）
电池寿命	典型 > 3,000 次测量
尺寸（宽 x 高 x 深）	250 x 133 x 187 毫米（9.75 x 5.25 x 7.35 英寸）
重量	1.1 千克（2.43 磅），包括电池
	7.6 千克（16.8 磅），包括电池 手提箱中的附件和电池
RA 三极接地电阻测量 (IEC 1557-5)
开关位置	R A三极
解析度	0.001Ω 至 10Ω
测量范围	0.020Ω 至 19.99kΩ
准确性	±(2% 读数 + 3 天)
操作错误	±(5% 读数 + 3 天)
测量原理：电流/电压测量
测量电压	Vm = 48 伏交流电
短路电流	> 50 毫安
测量频率	128赫兹
探头电阻 (R S )	很大 100 kΩ
辅助接地电极电阻（R H）	很大 100 kΩ
R H和 R S的附加误差	R H [kΩ]•••R S [kΩ]/R A [Ω]•••0.2%
使用错误指示器监控 R S和 R H。
自动范围选择。
如果通过电流钳的电流太低，则不执行测量。
R A 4 极接地电阻测量 (IEC 1557-5)
开关位置	R A 4 极
解析度	0.001Ω 至 10Ω
测量范围	0.020Ω 至 19.99kΩ
准确性	±(2% 读数 + 3 天)
操作错误	±(5% 读数 + 3 天)
测量原理：电流/电压测量
测量电压	Vm = 48 伏交流电
短路电流	> 50 毫安
测量频率	128赫兹
探头电阻 (R S + R ES )	很大 100 kΩ
辅助接地电极电阻（R H）	很大 100 kΩ
R H和 R S的附加误差	R H [kΩ]•••R S [kΩ]/R A [Ω]•••0.2%
使用错误指示器监控 R S和 R H。
自动范围选择。
RA 带电流钳的 3 极选择性接地电阻测量（带电流钳的 R A）
开关位置	R A 3 极带夹具
解析度	0.001Ω 至 10Ω
测量范围	0.020Ω 至 19.99kΩ
准确性	±(7% 读数 + 3 天)
操作错误	±(10% 读数 + 5 天)
测量原理：电流/电压测量（带外部电流钳）
测量电压	Vm = 48 伏交流电
短路电流	> 50 毫安
测量频率	128赫兹
探头电阻 (R S )	很大 100 kΩ
辅助接地电极电阻（R H）	很大 100 kΩ
使用错误指示器监控 R S和 R H。
自动范围选择。
如果通过电流钳的电流太低，则不执行测量。
RA 带电流钳的 4 极选择性接地电阻测量（带电流钳的 R A）
开关位置	R A 4 极带夹具
解析度	0.001Ω 至 10Ω
测量范围	0.020Ω 至 19.99kΩ
准确性	±(7% 读数 + 3 天)
操作错误	±(10% 读数 + 5 天)
测量原理：电流/电压测量（带外部电流钳）
测量电压	Vm = 48 伏交流电
短路电流	> 50 毫安
测量频率	128赫兹
探头电阻 (R S )	很大 100 kΩ
辅助接地电极电阻（R H）	很大 100 kΩ
使用错误指示器监控 R S和 R H。
自动范围选择。
如果通过电流钳的电流太低，则不执行测量。
无桩接地环路测量（2 个夹具）
开关位置	R A 4 极 2 线夹
解析度	0.001Ω 至 10Ω
测量范围	0.020Ω 至 19.99kΩ
准确性	±(7% 读数 + 3 天)
操作错误	±(10% 读数 + 5 天)
测量原理：使用两个电流互感器在闭环中进行无桩电阻测量
测量电压	Vm = 48 伏交流电
测量频率	128赫兹
噪声电流 (I EXT )	很大限度。I EXT = 10 A (AC) (R A < 20 Ω)
	很大限度。I EXT = 2 A (AC) (R A > 20 Ω)
自动范围选择。
有关无桩接地环路测量的信息仅在与指定的很小距离处的推荐电流钳一起使用时才有效。

适配器和电缆 (3)

• Fluke 电缆卷筒 25M GR
• Fluke 电缆卷筒 50M RD
• Fluke 电缆卷盘 25M BL

电流钳和探头 (1)

• Fluke EI-1623 选择性/无桩钳组

其他 (3)

• Fluke EI-162AC 夹式电流互感器（感应式）
• Fluke EI-162BN 320 mm 直径分裂铁心变压器
• Fluke EI-162X 夹式电流互感器（传感），带屏蔽电缆套件
