Fluke1750三相电能记录仪
使用全新的 Fluke 1750 电能记录仪和 Fluke 电能分析软件记录三相电能质量并监控电能质量波动。 1750 电能仪表能全天候工作，能自动记录每个周期中的每项电能质量参数与事件。 应用 长期分析: 能找出难以发现的或是间歇性的问题；也能监控关键设备，还能捕捉电能质量事件，从而能分析出设备故障。 电能质量调查: 能 量化整个设施各部分的电能质量，并能通过专业报告记录结果 。 符合质量要求: 验证进线口处的输入电能质量 。 设备安装/调试: 在安装......
产品描述

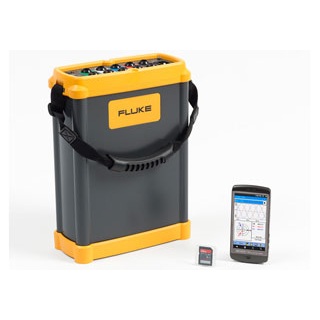

使用全新的 Fluke 1750 电能记录仪和 Fluke 电能分析软件记录三相电能质量并监控电能质量波动。 1750电能仪表能全天候工作，能自动记录每个周期中的每项电能质量参数与事件。
应用
长期分析: 能找出难以发现的或是间歇性的问题；也能监控关键设备，还能捕捉电能质量事件，从而能分析出设备故障。
电能质量调查: 能量化整个设施各部分的电能质量，并能通过专业报告记录结果。
符合质量要求: 验证进线口处的输入电能质量。
设备安装/调试: 在安装前设定电能系统的性能基准，以确保符合质量要求。
特点：
-
满足标准的电能质量: 所有测量均符合 IEC61000-4-30 标准以正确评估所有测量值，包括电压、电流、功率、谐波和闪变等
-
快速而可靠的配置: ARCHOS 43 Internet Tablet 提供了仪器所记录内容的视窗，即使在棘手的测试位置，也可进行快速而可靠的配置
-
无阈值设置: 在使用 Fluke 电能分析软件收集数据后应用阈值 – 无需担心因设置错误而遗失信息
-
捕捉所有情况: 交叉通道和电流触发功能随时捕捉每个通道上的每项测量
-
直观的 PC 软件: 轻松分析数据并根据自动化 EN50160 报告和标准生成报告
-
即插即用: 使用能自我识别的电流探头和单线电压连接，可在几分钟内完成设置
-
无需重新连接线路: 连接不正确时，与无线 PDA 或 PC 进行内部通道交换
-
测量每项参数: 三个相位、零线和地线的电压和电流
-
5 MHz，8000 Vpk 波形捕捉: 可捕获很短事件的详细图片
-
快速检索数据: 借助于随附的 SD 内存卡或通过 100BaseT 高速以太网连接。 当仪器没有其他连接时，SD 卡包含自动下载的内容
技术指标:
|
技术指标 |
|
电能质量测量标准 |
|
符合 |
IEC 61999-1-4 Class 1，IEC 61000-4-30 A 或 B 类（取决于测量功能），IEEE519，IEEE1159，IEEE1459 和 EN50160 |
|
时钟/日历 |
闰年，二十四小时制 |
|
实时时钟准确度 |
每天误差不超过 ± 1 秒 |
|
内存数据容量 |
至少 2 GB |
|
很长记录周期 |
至少 31 天 |
|
测量时间控制 |
自动 |
|
较大事件数量 |
仅受内存大小的限制 |
|
电源要求 |
100 至 240 V rms ± 10 %，47-63 Hz，40 W |
|
断电时工作时间（内部 UPS 操作） |
5 分钟/断电，再次充电可工作时间总长 60 分钟 |
|
尺寸 |
215 毫米 x 310 毫米 x 35 毫米（8.5 英寸 x 12.2 英寸 x 3.5 英寸） |
|
重量 |
6.3 千克（14 磅） |
|
|
输入 |
|
测量类型 |
单相+零线，单相 IT无零线，单相分相，三相Y型，三相三角型，三相 IT，三相 High Leg，三相 Open Leg，2 元三角型、，21/2 元Y型 |
|
输入通道 |
电压: 4 通道，交流/直流 |
|
|
电流: 5 通道 |
|
电压通道 |
输入阻抗: 2 MΩ |
|
|
输入电容: < 2 0 pF |
|
电流输入特征 |
2 V rms = 满度，铁磁 CT 的输入阻抗为 1 MΩ，对于柔性 CT 呈现低阻 |
|
测量方法 |
同步对电压和电流进行数字采样。 数字PLL与采样同步，在电压下跌期间使用内部频率参考 |
|
|
同步和采样 |
|
PLL 同步源 |
对于Y型电源，PLL同步至A-N电压；对于三角型电源，同步至A-B。 所有的电源类型均可分类为Y型或三角型。 |
|
PLL 锁相范围 |
42.5 至 69 Hz |
|
采样频率 |
电压和电流: 256 次采样/周期；符合 IEC 61000-4-7 标准的间谐波: 2560点/10周期（50 Hz）；3072点/12周期（60 Hz）；瞬变电压: 5 MHz |
|
A/D 分辨率 |
电压和电流: 24 位 |
|
|
瞬时电压: 14 位 |
|
|
电压和电流测量 |
|
电压测量范围 |
交流电压: 1000 V rms ± 10 % 超量程 |
|
|
直流电压: ± 1000 V + 10 % 超量程 |
|
电压峰值因子 |
3 或更小 |
|
电流测量范围 |
视所用的电流探头而定 |
|
电流峰值因子 |
4 或更小 |
|
|
RMS 电压 |
|
测量类型 |
真有效值连续计算: 每个周期、每 1/2 周期以及每 10 或 12 个周期，频率分别为 50 或 60 Hz，符合 IEC 61000-4-30 标准的要求。 |
|
测量误差 |
交流: ± 0.2 % 读数 ± 0.1 % 满度，大于 50 V rms |
|
|
直流: ± 0.5 % 读数 ± 0.2 % 满度，大于 50 V dc |
|
|
RMS 电流 |
|
测量类型 |
真有效值连续计算: 每个周期、每 1/2 周期以及每 10 或 12 个周期，频率分别为 50 或 60 Hz，符合标准要求。 |
|
|
瞬变电压（脉冲） |
|
测量类型 |
波形采样 |
|
满度 |
8000 V pk |
|
采样分辨率 |
200 nS |
|
测量误差 |
± 5 % 读数 ± 2 0 V（测试参数: 1000 V dc，1000 V rms，100 kHz） |
|
|
电压骤升（rms 骤升） |
|
测量类型 |
真有效值（以一个周期进行计算，交迭半个周期 —— 线间电压为 3 相 3 线制的线电压，相电压是 3 相 4 线制的电压） |
|
显示数据 |
骤升幅度和持续时间 |
|
测量 |
与 RMS 电压相同 |
|
|
电压骤降（RMS 跌落） |
|
测量类型 |
真有效值（以一个周期进行计算，交迭半个周期 —— 线间电压为 3 相 3 线制的线电压，相电压是 3 相 4 线制的电压） |
|
显示数据 |
骤降和断电的幅度和持续时间 |
|
测量 |
与 RMS 电压相同 |
|
|
电压中断 |
|
|
LAN 接口 |
|
接头 |
RJ-45 |
|
速度和类型 |
10/100 Base-T，自动 MDIX |
|
通信协议 |
通过以太网的 TCP/IP |
|
|
无线控制器接口 |
|
连接 |
无线（2.4 GHz 无线电） |
|
速度 |
高达 700 Kb/秒 |
|
通信协议 |
蓝牙 SPP |
|
|
电能测量 |
|
电能，电池寿命 |
|
测量类型 |
真有效值连续计算: 每个周期以及每 10 或 12 个周期，频率分别为 50 或 60 Hz，符合标准要求。 |
|
|
频率 |
|
测量范围 |
42.5 至 69 Hz |
|
测量源 |
与 PLL 同步源相同 |
|
测量准确度 |
± 10 mHz（10 至 110 % 量程，正弦波） |
|
|
电能因子 |
|
测量范围 |
0.000 至 1.000 |
|
测量准确度 |
每个测量值的计算值 ± 1 位（总值的 ±3 位） |
|
|
偏移电能因子 |
|
测量方法 |
通过电压基波和电流基波之间的相位差计算获得 |
|
测量范围 |
- 1.000（超前）至 + 1.000（滞后） |
|
测量准确度 |
± 0.5 % 读数 ± 2 % 满度 ± 1 位 |
|
|
电压不平衡和相序 |
|
测量方法 |
正序电压除以负序电压，符合 IEC 61000-4-30 标准 |
|
|
谐波电压和电流 |
|
分析窗口 |
矩形 |
|
分析顺序 |
第 1 至第 50 次 |
|
测量准确度 |
电压/电流: 第 1 至第 20 次: ± 0.5 % 读数 ± 0.2 % 满度；第 21 至第 50 次:± 1 % 读数 ± 0.3 % 满度（对于电流和功率，必须考虑电流传感器准确度) |
|
测量方法 |
IEC 61000-4-7 |
|
|
间谐波电压和电流（间谐波） |
|
分析窗口 |
矩形 |
|
分析顺序 |
第 1.5 至第 49.5 次 |
|
测量方法 |
IEC 61000-4-7 |
|
|
闪变 |
|
测量方法 |
IEC 61000-4-15 |
|
|
对于 Plt，2 小时；对于 PSt，10 分钟 |
|
测量范围: |
0、1 至 5 (25)，具体取决于电压水平、调制和频率 |
|
|
环境指标 |
|
环境 |
|
工作环境 |
室内或室外遮盖区域，较大海拔高度 2000 米 |
|
存放温度和湿度 |
-20 °C 至 50 °C，较大 80 % 相对湿度，无冷凝 |
|
工作温度和湿度 |
0 °C 至 40 °C，较大 80 % 相对湿度，无冷凝 |
|
|
高达额定工作电压 |
|
电压端子 |
1100 V rms |
|
耐电压性 |
5550 V rms ac 持续 1 分钟，电压输入端子之间、电压输入端子和电流探头之间、电压输入端子和机壳之间（50/60 Hz，1 mA 感测电流） |
|
机箱保护 |
IP30（符合 EN 60529 标准） |
|
|
标准： |
|
EMC |
EN 61326-1:1997+A1:1998 Class A |
|
|
EN 61000-3-2:1995+A1:1998+A2:1998 |
|
|
EN 61000-3-3:1995 |
|
安全 |
EN 61010-1 2 nd Edition; 2 000 |
|
|
电压输入设备:污染等级 2、过压类别 1000 V CAT III、600 V CAT IV（预期过压: 8000 V） |
|
型号：
|
型号名称 |
描述 |
|
Fluke 1750 |
三相电能记录仪
包含
-
1750 采集设备
-
ARCHOS 43 Internet Tablet
-
4 - 400A 电流探头 (3140R)
-
5 测试线和夹
-
SD 存储卡
-
Fluke 电能视图和 Fluke 电能分析软件
-
带国际插头套件的电源线
-
以太网电缆
-
彩色定位套件
-
印刷版的入门手册
-
产品光盘，随附软件和 PDF 版本的用户手册
-
CS 1750/1760 结实耐用的便携软包
|
|
|
Fluke 1750/B |
三相基本电能记录仪
包括以上所有物品，4 x 400 A 电流探头 (3140R) 除外
|
|
电流钳 |
|
3210-PR-TF |
1000A Flex Thin Flex Current Probe (24 inch/60cm) |
|
i40s-PR Clamp-on Current Transformer |
40A Clamp-on Current Transformer |
|
3310-PR-TF |
5000A Flex Thin Flex Current Probe (24 inch/60cm) |
|
3312-PR-TF |
5000A Flex Thin Flex Current Probe (48 inch/122cm) |
|
i5s-PR Clamp-on Current Transformer |
5A Clamp-on Current Transformer |
