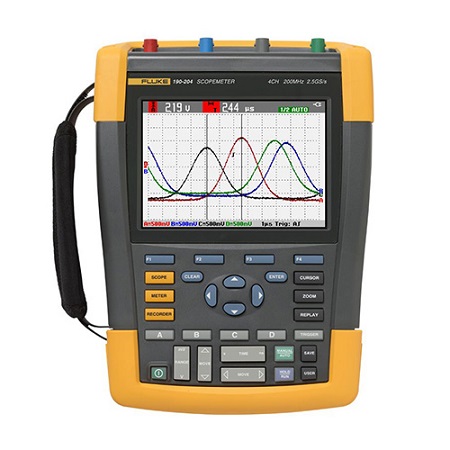

Fluke-190-502手持式示波器

Fluke-190-502 手持式示波器 -- ScopeMeter测试工具20多年的创新成果。 作为一款安全等级达到CAT III 1000V / CAT IV 600V 的双通道和四通道便携式示波器,Fluke-190-502示波器将性能水平、耐用性与便携性融于一身。使用者可以选择 60 MHz、100 MHz、200 MHz 或 500 MHz 带宽型号,实时采样率高达 5 GS/s,分辨率为 200 ps,而且每个通道的深存储器可存储10000 个样本,从而能实现高精度捕获与显示波形细节、噪音和其它干扰。 Fluke-190-502能 达到 IP-51 等级,可以防尘、防水、防潮与......

产品描述

Fluke-190-502手持式示波器
Fluke-190-502手持式示波器 -- ScopeMeter测试工具20多年的创新成果。

作为一款安全等级达到CAT III 1000V / CAT IV 600V 的双通道和四通道便携式示波器,Fluke-190-502示波器将性能水平、耐用性与便携性融于一身。使用者可以选择 60 MHz、100 MHz、200 MHz 或 500 MHz 带宽型号,实时采样率高达 5 GS/s,分辨率为 200 ps,而且每个通道的深存储器可存储10000 个样本,从而能实现高精度捕获与显示波形细节、噪音和其它干扰。

Fluke-190-502能达到 IP-51 等级,可以防尘、防水、防潮与抵抗大范围的温度变化。

可在三相或多回路工业系统上进行有关时序或幅值的测量,或在受测电路上比较和对比多个测试点。 诸如 TrendPlot™、ScopeRecord™和 Connect-and-View™ 之类的功能有助于您快速诊断工业机械、自动化和流程控制装置以及电力电子设备,从而较大程度地减少维修成本和停机时间。 这些功能使示波器尤其在诊断很棘手问题时易于使用,如复杂波形、感应噪音、间歇事件和信号波动或漂移问题。

新型锂电池技术可确保您的示波器全天可用。

使用双通道和四通道 CAT IV 级 Fluke ScopeMeter 190 II系列 查看更多信息,解决更多问题。

Fluke ScopeMeter 190 II系列 将安全等级和强大的便携性与台式示波器的高性能相结合。这些坚固耐用的 ScopeMeter 测试工具专门为工厂维护工程师和技术人员设计,能够在艰苦、肮脏、危险的工业条件下工作,测试从微电子到电力电子应用领域的所有设备。

190 II 系列 是一款易于使用的测试工具,您可以用它来处理任何故障排除任务。其包括万用表,TrendPlot™ 和 ScopeRecord™ 滚动无纸化记录器模式和带有 Connect-and-View™ 触发的免提操作,还有更多功能:

  • 两个或四个电气隔离输入
  • 安全等级为 CAT III 1000V/CAT IV 600V
  • 60 MHz、100 MHz、200 MHz 或 500MHz 带宽型号可供选择
  • 采样率高,高达 5 GS/s,分辨率高达 200 ps(具体取决于使用的型号和信道)
  • 深度存储:每个通道波形捕获 10,000 次, 因此您可以放大查看细节
  • 双通道型号专用的 5000 计数数字万用表
  • 通过四通道型号中的示波器 BNC 输入端进行四个仪表测量
  • Connect-and-View™ 持续自动触发、单次拍摄、脉冲宽度和视频触发
  • ScopeRecord 滚动模式,捕获波形取样数据很长达到 48 小时
  • TrendPlot,趋势测量读数长达 22 天
  • 先进的自动测量,功率(Vpwm、VA、W、PF)和时间(mAs、V/s、w/s)
  • 防尘和防水等级为 IP 51,可用于严苛环境
  • 隔离的 USB 端口可连接存储设备和 PC
  • 锂离子电池支持更长的运行时间间隔:
    • 190-X04,四通道型号长达 7 小时(标配 BP291)
    • 190-X02,双通道型号长达 4 小时(标配 BP290)或者长达 8 小时(使用选件 BP291)
    • 使用可选的外置电池充电器 EBC290 为备用电池充电
  • 易于开启的电池盖使您可以轻松更换电池
  • 当无人看管时,可用标准 Kensington® 锁作为固定和锁定示波器的方便插槽

诊断能力和 CAT IV 安全等级提升四倍

Fluke ScopeMeter 190 II 系列 手持式示波器采用双重绝缘的双通道和四通道浮动示波器,安全等级适合在 CAT III 1000V/CAT IV 600V 环境中进行测量。
Three-dimensional Testing for Industrial Systems

试用四个通道能同时进行多项测量,从而查出很复杂的排障问题的根本原因。










轻松诊断多个信号有关时序的问题
  • 同时且实时检查多个相关信号
  • 测量输入和输出信号组合、系统安全联锁装置和反馈环路
查找工业系统中的问题,包括
  • 电路电压/电流过载
  • 衰减/输入阻抗失配
  • 载信号波动/漂移
  • 调节电路信号完整性
  • 关键信号测试点验证
  • 输入/输出/反馈时间问题
  • 感应噪音和干扰
  • 随机关闭和重置

技术指标:

技术指标

带宽 Fluke 190-504: 500 MHz
Fluke 190-204: 200 MHz
Fluke 190-202: 200 MHz
Fluke 190-104: 100 MHz
Fluke 190-102: 100 MHz
Fluke 190-062: 60 MHz
通道数量 Fluke 190-504:500 MHz:4 通道
Fluke 190-204:200 MHz:4 通道
Fluke 190-202: 200 MHz:2 通道
Fluke 190-104: 100 MHz:4 通道
Fluke 190-102: 100 MHz:2 通道
Fluke 190-062: 60 MHz:2 通道
实时采样率 Fluke 190-504: 5 GS/s
Fluke 190-204: 2.5 GS/s
Fluke 190-202: 2.5 GS/s
Fluke 190-104:1.25 GS/s
Fluke 190-102: 1.25 GS/s
Fluke 190-062: 625 MS/s
输入 Fluke 190-X04: 4x BNC 输入用于示波器和万用表测量
Fluke 190-X02:2 个 BNC 输入和 1 个 DMM 输入
独立浮动隔离输入 输入、参考和接地之间高达 1000 V CAT III/600 V CAT IV
时基范围 1 ns/div 至 4s/div(190-504,500 MHz 型号)
2 ns/div 至 4s/div(190-20X,200 MHz 型号)
5 ns/div 至 4s/div(190-10X,100 MHz 型号)
10 ns/div 至 4s/div(190-062,60 MHz 型号)
输入灵敏度 2 mV-100 V/div 加上各种衰减
触发类型 Connect-and-View™,自由运行,单次拍照,边缘,延时,双斜率,
视频,视频线路,可选脉冲宽度,N 循环
触发源 Fluke 190-X02: 2 个 BNC 输入或通过 DMM 输入连接外部
Fluke 190-X04:4 个 BNC 输入
电子脉冲捕获 8 ns
示波器测量 光标: 7
自动: 30
较大记录长度 ScopeRecord 模式: 每次输入 30,000 pt
示波器模式: 每次输入 10,000 pt
存留 数字余辉提供了类似于模拟示波器的波形衰减
波形比较 带有自动通过/失败测试的波形参考

DMM 规格(双通道型号)

仪表输入
(也用作示波器模式的外部触发输入)
4 mm 香蕉插头输入与示波器输入和接地完全隔离
较大分辨率 5000 计数
测量 Vdc,Vac rms,Vac+dc rms,电阻,持续性,二极管测试,电流(通过电流钳或分流器),温度 ºC 或 ºF(使用可选转换器)
存储位置 屏幕 + 设置:30 个存储波形、10 个存储记录和 9 个存储屏幕副本。
显示屏 153 mm 快速更新的全彩色 LCD

环境指标

工作温度 0ºC 至 40ºC(含电池)
0ºC 至 50ºC(不含电池)
存放温度 -20°C 至 +60°C
工作海拔 CAT IV 600 V/ CAT III 1,000 V 高达为 2,000 m (6666 ft)
CAT III 600 V/ CAT II 1,000 V 高达为 3,000 m (10,000 ft)

安全规格

电气安全性 1,000V CAT III/600V CAT IV (EN61010-1)

机械和通用规格

尺寸 270 x 190 x 70 mm
重量 2.2 kg
保修期 主机三年保修
锂离子电池 Fluke 190-XX2: BP290 (2400mAh)
Fluke 190-XX4: BP291 (4800mAh)

型号:
型号名称 描述
Fluke-190-504/S 彩色 ScopeMeter,500 MHz,4 个通道和 DMM/Ext. 输入,随附 SCC-290 工具包
Fluke-190-504 彩色 ScopeMeter,500 MHz,4 个通道和 DMM/Ext. 输入
Fluke-190-502 ScopeMeter彩色数字示波器,500 MHz,2 通道加 DMM/外部输入
Fluke-190-502/S ScopeMeter彩色数字示波器,500 MHz,2 通道加 DMM/外部输入,随附 SCC-290 套件
Fluke-190-062  ScopeMeter彩色数字示波器,60 MHz,2 通道加 DMM/外部输入
Fluke-190-062/S

ScopeMeter彩色数字示波器,60 MHz,2 通道加 DMM/外部输入,随附 SCC-290 套件

Fluke-190-102

ScopeMeter彩色数字示波器,100 MHz,2 通道加 DMM/外部输入

Fluke-190-102/S

ScopeMeter彩色数字示波器,100 MHz,2 通道加 DMM/外部输入,随附 SCC-290 套件

Fluke-190-104

ScopeMeter彩色数字示波器,100 MHz,4 通道加 DMM/外部输入

Fluke-190-104/S

ScopeMeter彩色数字示波器,100 MHz,4 通道加 DMM/外部输入,随附 SCC-290 套件

Fluke-190-202

ScopeMeter彩色数字示波器,200 MHz,2 通道加 DMM/外部输入

Fluke-190-202/S

ScopeMeter彩色数字示波器,200 MHz,2 通道加 DMM/外部输入,随附 SCC-290 套件

Fluke-190-204

ScopeMeter彩色数字示波器,200 MHz,4 通道加 DMM/外部输入

Fluke-190-204/S

ScopeMeter彩色数字示波器,200 MHz,4 通道加 DMM/外部输入,随附 SCC-290 套件


包括附件

双通道型号 VPS410 电压探头组(一个红色,一个蓝色)
TL175 TwistGuard™ 安全设计的测试引线组(红色和黑色)
BC190 充电器/电源适配器
BP290 2400 mAh 锂离子电池
手腕带(粘帖到仪器上)
手腕带
多语言用户手册光盘
FlukeView ScopeMeterDdemo 软件包(功能有限制)
USB 接口电缆
四通道型号 VPS410 电压探头组(一个红色,一个蓝色,一个灰色,一个绿色)
BC190 充电器/电源适配器
BP291 4800 mAh 大容量锂离子电池
手腕带(粘帖到仪器上)
手腕带
多语言用户手册光盘
FlukeView ScopeMeter 演示软件包(功能有限制)
USB 接口电缆
保修期 附件一年保修

Options
CS20MA 电流分流,4~20 mA,30V CAT III

机套和挂件
C195 软携包
C290 Fluke 190 II 系列专用硬质便携保护箱
SCC290 ScopeMeter (SW90W) 专用 FlukeView 软件和便携箱 (C290) 套件

测试线,探头和线夹
AS400 探头附件扩展套件
PM9093 BNC 插头至双 BNC 插口
PM9096/201 PM9096/201 次级点火拾取夹,1000:1
RS400 RS400 探头附件更换套件
RS500 探针附件更换包
VPS410-R ScopeMeter 工业级电压探头组,红色,10:1,1000V CAT III,600V CAT IV
VPS410-B ScopeMeter 工业级电压探头组,蓝色,10:1,1000V CAT III,600V CAT IV
VPS410-G ScopeMeter 工业级电压探头组,蓝色,10:1,1000V CAT III,600V CAT IV
VPS410-V ScopeMeter 工业级电压探头组,蓝色,10:1,1000V CAT III,600V CAT IV
TRM50 同轴直通 BNC 插头至 BNC 插口电缆端接器。2 个一组,50Ohm,1000V CAT III,较大功率 1W
VPS101 VPS101 – 电压探针套件,1:1,一个黑色
VPS410-II-B ScopeMeter 工业电压探针组,蓝色,10:1,500 MHz
VPS410-II-G ScopeMeter 工业电压探针组,灰色,10:1,500 MHz
VPS410-II-R ScopeMeter 工业电压探针组,红色,10:1,500 MHz
VPS410-II-V ScopeMeter 工业电压探针组,绿色,10:1,500 MHz
VPS420-B ScopeMeter 高工作电压的耐用探针组,蓝色/黑色,100:1,150 MHz,1000V CAT III / 600V CAT IV,工作电压(探针尖端和参考导线之间的电压):2000V CAT III / 1200V CAT IV。
VPS420-G ScopeMeter 高工作电压的耐用探针组,灰色/黑色,100:1,150 MHz,1000V CAT III / 600V CAT IV,工作电压(探针尖端和参考导线之间的电压):2000V CAT III / 1200V CAT IV。
VPS420-V ScopeMeter 高工作电压的耐用探针组,绿色/黑色,100:1,150 MHz,1000V CAT III / 600V CAT IV,工作电压(探针尖端和参考导线之间的电压):2000V CAT III / 1200V CAT IV。
VPS510-B ScopeMeter 电子电压探头组,蓝色,10:1,500 MHz,300 V CAT III
VPS510-G ScopeMeter 电子电压探头组,灰色,10:1,500 MHz,300 V CAT III
VPS510-R ScopeMeter 电子电压探头组,红色,10:1,500 MHz,300 V CAT III
VPS510-V ScopeMeter 电子电压探头组,绿色,10:1,500 MHz,300 V CAT III
VPS420-R 加固型实用 ScopeMeter 电压探头组,红色/黑色,100:1,150 MHz,1000V CAT III / 600V CAT IV,工作电压(探针和参考测试线之间的电压):2000V CAT III / 1200V CAT IV.

电池,充电器和适配器
BC190 电源适配器/电池充电器
BP290 Fluke 190 II 系列专用 2400 mAh 锂电池
BP291 Fluke 190 II 系列专用 4800 mAh 高容量锂电池
EBC290 外部电池充电器,从仪器外部给 BP290 或 BP291 充电

电流钳
80i-110s 交/直流电流钳
i1000s 交流电电流探头
i1010 交/直流电流钳
i2000 flex 交流电电流钳表
i200s 交流电流钳
i3000s 交流电电流钳表
i30s AC/DC 电流钳表
i400s 交流电电流钳表
i5S AC 电流钳表
i6000sFlex i6000sFlex AC 电流仪表

软件
SW90W FlukeView 示波表软件

选件
HH290 ScopeMeter 190 II 系列专用挂钩

附件套件
MA190 附件组,适用于医疗和视频应用

压力
PV350 压力真空模块

Test Leads
福禄克(Fluke) TL175 可旋转表笔 Fluke TL175 可旋转表笔
TL220 SureGrip™ 工业测试线组包括:
STL120-III STL120-III 屏蔽型测试线套件
TL224 SureGrip™ 隔热测试线
TL910 电气测试探头组
