DIGITALFLOW CTF878流量计
DIGITALFLOW CTF878流量计 用于天然气、压缩空气、惰性气体或任何其他气体的流量测量， DIGITALFLOW CTF878流量计 测量速度可达150英尺/秒（46米/秒）。 DIGITALFLOW CTF878流量计 采用相关标记 超声波流量 测量技术，区别于传统的时差法。可 测量 低至大气压力的金属管道内介质。 DIGITALFLOW CTF878流量计 特别适用于侵蚀性、腐蚀性、毒性、高纯度气体和无菌气体计量，对于穿透管壁的任何应用也是理想的。由于不需要在管道上开孔或切割管道，永久安装成本显著降低......
产品描述
DIGITALFLOW CTF878流量计用于天然气、压缩空气、惰性气体或任何其他气体的流量测量，DIGITALFLOW CTF878流量计测量速度可达150英尺/秒（46米/秒）。DIGITALFLOW CTF878流量计采用相关标记超声波流量测量技术，区别于传统的时差法。可测量低至大气压力的金属管道内介质。DIGITALFLOW CTF878流量计特别适用于侵蚀性、腐蚀性、毒性、高纯度气体和无菌气体计量，对于穿透管壁的任何应用也是理想的。由于不需要在管道上开孔或切割管道，永久安装成本显著降低。该仪表没有接液或移动部件，无需维护，不会造成压力下降，具有非常广泛的量程范围。
非侵入夹式感测器
无压降
温度高达130摄氏度
速度、体积、累加实际和标准流量
管径为6到30英寸
安装简便

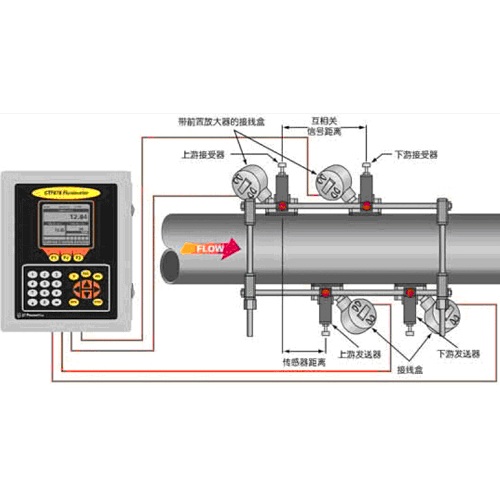

DigitalFlowCTF878夹式气体流量计是完整的超声波流量计量系统，用于测量大部分气体，如：
天然气
压缩空气
燃料气体
腐蚀性气体
有毒气体
高纯度气体
空分气体
特殊气体
流体类型管道尺寸管壁厚度管道材料流量精度（流速）重复性范围（双向）范围度（整体）气体类型和很低压强测量参数流量测量外壳尺寸通道显示屏键盘电源工作温度存储温度标准输入/输出可选的输入/输出数字接口数据记录显示器功能符合欧洲标准温度范围地区分类接收器感测器前置放大器夹具材料夹具尺寸和类型PanaView个人电脑接口软件感测器电缆压力和温度变送器所有声学导电气体。很小气体密度：0.074磅/立方英尺（1.2千克/立方米）。气体不应被水分沾湿或饱和。
6到30英寸（152毫米到762毫米DN）NBANSI厚达Sch80大部分金属和塑料。无衬里管。
读数的±2％，典型范围为3.5到150英尺/秒（1.1到46米/秒）
±0.2％到0.6％，3.5到150英尺/秒（1.1到46米/秒）
±150到±3.5英尺/秒（±46到±1.1米/秒）43:1
规格假定为全展流（20直径阀前直导向管和10直径阀后直导向管）
干燥的空气、氧气、氮气或氩，14.5psia(1bara)甜天然气25psia(1.7bara)
速度、实际和标准体积流量和累加流量
电气设备
相关标记技术
标准：铝质，有环氧树脂涂层
防侵蚀:类型4X/IP66
可选：不锈钢
C-USI类，2分区A、B、C、D组（待定）
标准：重量为11磅（5千克），尺寸（高x宽x深）为14.24英寸x11.4英寸x5.12英寸（362毫米×290毫米×130毫米）
单通道
240x200像素，LCD图表背光显示
24-键（贴胶、触控式薄膜）
标准：85到264VAC，50/60赫兹
–14°F到131°F(–10°C到55°C)
-40.00°C到70.00°C(-40°C到70°C)
两个0/4到20毫安隔离输出，550S较大负荷
有6个额外插槽，用于任意组合的I/O板：
模拟输出：带4个0/4到20毫安隔离输出的选择附加输出板，1KS较大负荷
模拟输入：选择下列选项之一：-带有2个隔离的4到20毫安输入和24V回路电源的模拟输入板–有2个隔离的三线热电阻输入的热电阻输入板：范围为–148°F到662°F(–100°C到350°C)；100SPt
累加器/频率输出：带有4个输出的选择输出板，软件可运行于2种模式：-累加器模式：每定义参数组的脉冲（如1脉冲/立方英尺）–频率模式：脉冲频率与参数量级成正比（如10赫兹=1立方英尺/小时），较大10赫兹•报警继电器：选择下列选项之一：–通用：带有3个C型继电器的继电器板–气密封口的：带有3个气密封口的的C型继电器的继电器板
•标准：RS232•可选：RS485（多级接口）
内存容量（线性和/或循环型），记录多达6,900个流量数据点
•图形显示器以数字或图形格式显示流量•显示记录的数据和诊断
符合电磁兼容性指令EMCDirective89/336/EEC,73/23/EECLVD（安装类别II，污染等级2）
夹式感测器
-40.00°C到130.00°C(-40°C到130°C)
II2GDEExmdIICT6-40°F到167°F(–40°C到75°C),Kema02ATEX2337X;C-USI类，1分区B、C、D组
工作温度与存储温度：-40°F到167°F(–40°C到75°C)
带刚性导轨和带条的阳极氧化铝或不锈钢夹具
8英寸到6英寸（150毫米到200毫米）管道：CFT-V8
8英寸到12英寸（200毫米到300毫米）管道：CFT-V12
12英寸到30英寸（300毫米到762毫米）管道：CFT-PI
DigitalFlowCTF878通过红外接口和Windows®操作系统与个人电脑相连。有关地址、记录和个人电脑的其他操作，请查询使用手册。
标准：两对同轴电缆，RG62AU型
可选：较大长度为500英尺（150米）此文章来自压力校验仪。
