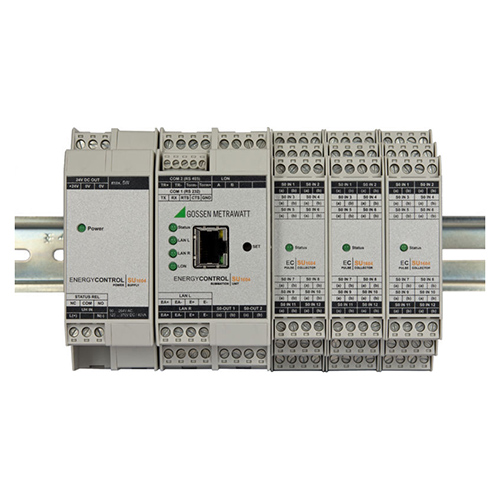

SU1614电源组模块

SU1614电源组模块 是用于向SU1604求和器供电的电源板,带状态继电器的U1614电源组模块,用于通过TBU向所有组件供电,并提供额外的24 V DC输出(较大5W)总输出功率为20W。U1614电源组模块的端子只能在无电流或无电压状态下断开或连接!在运行期间,在辅助电源激活的操作过程中,U1614电源组模块不得安装在TBU上或从TBU上拆下!也不允许在操作期间打开U1614电源组模块的外壳!如果必须更换保险丝(必须打开外壳),则必须首先断开所有端子!TBU只能用于连......

产品描述

SU1614电源组模块是用于向SU1604求和器供电的电源板,带状态继电器的U1614电源组模块,用于通过TBU向所有组件供电,并提供额外的24 V DC输出(较大5W)总输出功率为20W。U1614电源组模块的端子只能在无电流或无电压状态下断开或连接!在运行期间,在辅助电源激活的操作过程中,U1614电源组模块不得安装在TBU上或从TBU上拆下!也不允许在操作期间打开U1614电源组模块的外壳!如果必须更换保险丝(必须打开外壳),则必须首先断开所有端子!TBU只能用于连接ECS组件–不允许与具有类似背板连接的非系统设备进行任何组合。

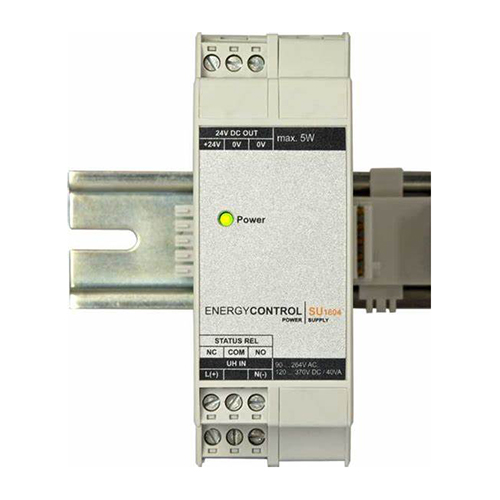

SU1614

SU1614电源组模块特点说明

标称使用范围:AC 90 V ... 264V
频率:47 ... 440Hz
标称使用范围:DC 120 V ... 370V
效率:83%
直流输出:较大24 V 5 W
电压精度:±2%
直流总输出功率:较大24 V 20W(包括直流输出)
功耗:较大40 VA
U1604(基本模块):5瓦
U1624(12x S0输入):1 W.
保险丝:T1.6A / 250V(20mm)
状态继电器:250 V AC,5A,3极,AgNi 90/10
SU1614电源组模块
SU1604/U1614/1624专门配备插入式连接器端子,带螺纹接头的灰色,由菲尼克斯电气(PC)制造。3极,5毫米网格(PC 1971947),用于U1614电源组模块;4极,5毫米网格(1878037),用于U1604和U1624;5极,3.5毫米网格(PC 1769087),用于U1604(RS 232);5极,3.81 mm栅极(用于TBUS连接),右侧(PC 1719697)或左侧变型(PC 1719707)

SU1614电源组模块技术参数说明书

U1614 – Power Pack with Broad Range AC/DC Input
Nominal range of use, AC 90 V ... 264 V
Frequency 47 ... 440 Hz
Nominal range of use, DC 120 V ... 370 V
Efficiency 83%
DC output voltage accuracy max. 24 V, 5 W
±2%
Total DC output power max. 24 V, 20 W (incl. DC output)
Power consumption U1604 (basic module) U1624 (12 ea. S0 input) max. 40 VA 5W
1W
Fuse T1.6A/250V (20 mm)
Status relay 250 V AC, 5 A, 3-pole, AgNi 90/10
SU1614电源组模块按照EN50022的标准设计,安装到35 mm顶帽轨道上,含有SU1614电源组模块一个,深度为114mm,还有2个ME17.5 T型母线的安装导轨连接器,标称使用范围AC 90 V~264V,DC120V~370V。状态继电器输出值为250VAC,5A,3极, AgNi 90/10。使用一个U1614电源组模块操作两个或多个U1604基本模块,可以将TBU从一个顶帽轨道连接到另一个顶帽轨道。带状态继电器的U1614电源组模块,总宽为35 mm的U1614电源组模块需要两个17.5 mm TBUS适配器,所有其他设备需要一个或两个22.5 mm TBUS适配器。
文章来源于Camillebauer
