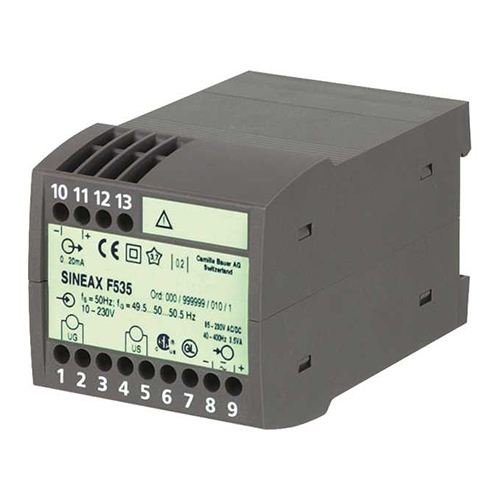

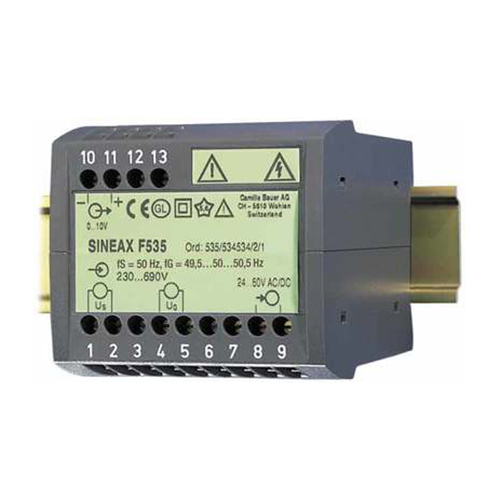

SINEAXF535频率差转换器
SINEAXF535频率差转换器 用来测量频率差，用于将需要同步的两个电气系统中的频率差转换为与测量值成比例的直流或电压信号的转换器，提供单极性，双极性或零归零输出量的测量输出，适用于显示、记录、监控、控制，确定系统频率稳定性，确定无功功率补偿的特征值，变送器具有德语，法语和英语三种语言的操作说明，可以根据用户不同，选择合适的说明书。变送器符合IEC1010及EN61010所规定的重要的关于电磁兼容性和安全的要求，在设计、生产及测试......
产品描述
SINEAXF535频率差转换器用来测量频率差，用于将需要同步的两个电气系统中的频率差转换为与测量值成比例的直流或电压信号的转换器，提供单极性，双极性或零归零输出量的测量输出，适用于显示、记录、监控、控制，确定系统频率稳定性，确定无功功率补偿的特征值，变送器具有德语，法语和英语三种语言的操作说明，可以根据用户不同，选择合适的说明书。变送器符合IEC1010及EN61010所规定的重要的关于电磁兼容性和安全的要求，在设计、生产及测试过程中严格按照ISO9001质量保证标准进行。
SINEAXF535频率差转换器特点
测量输入：正弦波，方波或失真的标称输入电压的测量输入，具有主导基波
输入电压：10至690 V
辅助电源：85至230 V AC / DC
输入频率响应时间段：4
测量范围极限：df±1％fS至±80％fS，fS和fG=10Hz至1.5kHz，fS=母线频率，fG=发电机频率
测量方法：振荡周期的数字测量
电源：集成的AC-DC电源组，具有宽容范围，可通用
海上产品功能（以前为GL，Germanischer Lloyd）/适用于远洋轮船
变送器外壳：P13 / 70外壳，用于高帽导轨安装
EURAX：适用于19英寸机架的插入式模块（7个标准宽度单位）
SINEAXF535频率差转换器不同工作状态下的输出电流特性
电流限制低于过载：约1.3xIAN电压输出约30mA
残余波纹输出电流：<0.5%p.p
响应时间：测量频率的4个周期
其他范围：测量频率的2、8或16个周期
| Operating state1 |
Output |
Display |
|
| Generator frequency | Bus frequency | ||
| fG > fS | unipolar | > IAN / 2 | |
| bipolar | positive | ||
| missing2 | nominal value | unipolar | approx. 0 |
| bipolar | approx. – 110% IAN | ||
| nominal value | missing2 | unipolar | approx. + 110% IAN |
| bipolar | |||
| missing2 | missing2 | unipolar | approx. IAN / 2 |
| bipolar | approx. 0 | ||
SINEAXF535频率差转换器使用说明书规格
| Description | *Blocking code | no-go with blocking code | Article No./ Feature | |
| SINEAX F535 Order code 535 - xxxx xx | 535 – | |||
| Features, Selection | ||||
|
1. Mechanical design Housing P13/70 for rail mounting |
4 |
|||
| 2. |
Nominal input voltage Generator and bus bar: UN: 10 … 230 V |
1 |
||
|
UN: > 230 … 690 V Not possible with power supply from measuring input |
A | 2 | ||
| 3 phase system: Input voltage = phase to phase voltage | ||||
| 3. |
Measuring range Frequency: Bus bar = fS / Generator = fG fS = 50 Hz / fG = 49.5 … 50 … 50.5 Hz |
1 |
||
| fS = 50 Hz / fG = 47.5 … 50 … 52.5 Hz | 2 | |||
| fS = 50 Hz / fG = 45 … 50 … 55 Hz | 3 | |||
| fS = 50 Hz / fG = 40 … 50 … 60 Hz | 4 | |||
| fS = 60 Hz / fG = 57.5 … 60 … 62.5 Hz | 5 | |||
|
Non-standard limit values [Hz] Δf ± 1% fS to ± 80% fS fS and fG ≥ 10 Hz to ≤ 1.5 kHz With power supply from measuring input min. 40 Hz, max. 400 Hz, see feature 5, lines 3 and 4 |
9 |
|||
| 4. |
Output signal 0 … 20 mA |
1 |
||
| 4 … 20 mA | 2 | |||
|
Non-standard 0 … 1.00 to 0 … < 20, [mA] – 1.00 … 0 … 1.00 to – 20 … 0 … 20 (symmetrical) 1 … 5 to < (4 … 20) (AA/AE = 1/5) |
9 |
|||
| 0 … 10 V | A | |||
|
Non-standard 0 … 1.00 to 0 … < 10, [V] – 1.00 … 0 … 1.00 to – 10 … 0 … 10 (symmetrical) 0.2 … 1 to 2 … 10 (AA/AE = 1/5) |
Z |
|||
| AA = Output start value, AE = Output end value | ||||
| 5. |
Power supply 85 … 230 V DC, AC |
1 |
||
| 24 … 60 V DC, AC | 2 | |||
| Internal from measuring input (24 … 60 V AC) | A | 3 | ||
| Internal from measuring input (85 … 230 V AC) | A | 4 | ||
| Connect to the low tension 24 V AC / 24 … 60 V DC | 5 | |||
| 6. |
Response time 4 periods of the input frequency (standard) |
1 |
||
| 2 periods of the input frequency | 2 | |||
| 8 periods of the input frequency | 3 | |||
| 16 periods of the input frequency | 4 | |||
CamilleBauer Metrawatt AG是一家欧洲领先的公司，专门研究用于功率，角度和过程应用的工程和制造高质量仪器。在所有外部条件下都能精确运行的仪器开发方面，已有多年的经验，可为操作人员提供较大的安全性，并在不同的现场和环境条件下实现标准对齐的功能。电力，不像墙上的插座那么简单！
