使用PACE压力控制器需知安装说明和气体供应
安装说明
GE Druck的PACE压力控制器/校准器需要独立的压力供应和一组连接。参考连接除外,这为仪表传感器和气压传感器的气压提供了参考。PACE压力控制器/校准器必须具有正确的供应压力和合适的供应介质(参考数据表,规格)。假定被测单元(UUT)与控制器处于同一高度或气体压头校正被准确设定,供气的类型和密度不会影响压力测量的准确性。
气体供应
对于正常操作,PACE压力控制器/校准器需要至少为量程的110%,但小于MWP的正供气量,并带有一个气体调节器。对于绝对操作,负压表操作或者如果安装需要在大气压力附近快速响应,则需要真空源必须连接到负电源。为了实现控制性能,源压力必须保持在所需设定点以上的满量程的10%。在源压力缓慢变化到20%满量程范围内的源压力时,控制器的性能得以保持。
供应调理设备

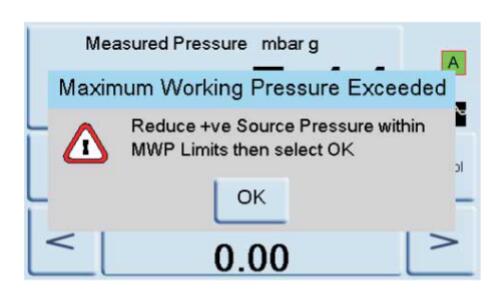

使用PACE压力控制器/校准器时应提供隔离阀和其他必要的调节设备。注意:为保护PACE压力控制器/校准器的控制模块,对于高于100 bar的范围,过压时必须安装合适的保护装置(例如安全阀或爆破片),以将施加的供应压力限制在MWP以下。如果测量的+ ve源压力超过下面的限制,则显示如图所示的持久消息框。通过选择“确定”清除此消息。
GE Druck的PACE压力控制器/校准器需要独立的压力供应和一组连接。参考连接除外,这为仪表传感器和气压传感器的气压提供了参考。PACE压力控制器/校准器必须具有正确的供应压力和合适的供应介质(参考数据表,规格)。假定被测单元(UUT)与控制器处于同一高度或气体压头校正被准确设定,供气的类型和密度不会影响压力测量的准确性。
气体供应
对于正常操作,PACE压力控制器/校准器需要至少为量程的110%,但小于MWP的正供气量,并带有一个气体调节器。对于绝对操作,负压表操作或者如果安装需要在大气压力附近快速响应,则需要真空源必须连接到负电源。为了实现控制性能,源压力必须保持在所需设定点以上的满量程的10%。在源压力缓慢变化到20%满量程范围内的源压力时,控制器的性能得以保持。
供应调理设备
使用PACE压力控制器/校准器时应提供隔离阀和其他必要的调节设备。注意:为保护PACE压力控制器/校准器的控制模块,对于高于100 bar的范围,过压时必须安装合适的保护装置(例如安全阀或爆破片),以将施加的供应压力限制在MWP以下。如果测量的+ ve源压力超过下面的限制,则显示如图所示的持久消息框。通过选择“确定”清除此消息。
