MEGGER的绝缘诊断测试仪的各种组件和部件，当设备被拆除以定位内部故障并进行修理时，消耗因数测量对于检测诸如木材或玻璃纤维升降杆，导轨或支撑构件等部件的受损区域是有价值的。有时可以使用现有的金属部件作为可以进行测量的电极。有时需要提供电极。导电项圈可以使用; 铝箔也很好。无论何时使用导电材料，确保与绝缘的关键区域保持密切接触。在接口表面涂抹的石油胶或道康宁＃4绝缘油脂通常有助于获得更好的物理接触。有时可能需要通过在样品绝缘系统上或内部提供第三（防护）端子来将体积损失与表面损失分开。

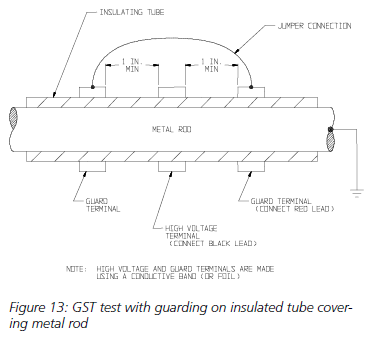

例如，MEGGER的绝缘诊断测试仪可以测试在金属棒上形成的绝缘管用于绝缘的内部损坏。在绝缘管的中心附近施加导电带（或箔片），每侧具有附加的导电（防护）带，通过足够的干净绝缘与中心带隔开以承受期望的测试电压。当金属棒接地时，测试仪将测量中心导电带（高压）和金属棒之间的绝缘体积的电容和消耗因数。图13显示了一个典型的测试仪。

MEGGER的绝缘诊断测试仪可以在可疑区域和部件的损耗因子与可假定状况良好的类似部件之间的比较对于分析绝缘部件非常重要。随着测试电压的增加，消耗因数电压测量值可以通过突然提高耗散因数来指示组件中存在电离。材料中的分层也可以用这种方式检测。不加区分地使用可用的测试电压，避免元件绝缘过度应力。考虑正常工作条件下组件上的电压。
