MEGGER的直流电阻测试仪的自我检验，直流电阻测试仪之前，使用电池、开关、检流计、电流表和滑线调整来获得电阻测量结果。目前的监管机构已建成并插入电池和电桥之间。测试仪输入到汽车蓄电池直流12伏直流调节器的电压提供了输出电流，这些输出电流的变化步长与变压器上使用很多的电桥的较大额定电流相匹配。电流调节器提高了电桥读数的速度和准确性。大约11伏可用性被用于加速初始电流积聚，并在选定电流达到并开始调节之前逐渐减小至约5伏。当调节开始时，尽管绕组的电感以及电池电压或引线电阻的波动，但电流基本上是恒定的。使用基于现代微处理器的测试设备，测试时间大大缩短。直流电阻测试仪和一些测试仪器（如Megger MTO系列）提供直接读数，两个测量通道可同时进行两个电阻测量。

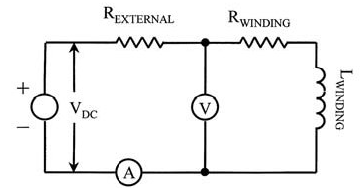

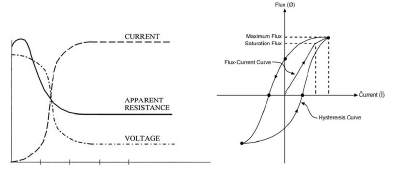

MEGGER的直流电阻测试仪的测量原理，绕组电阻按以下设置进行测量。 MEGGER的直流电阻测试仪在测量绕组（-s）上注入直流测试电流，测量电压降和测试电流，并计算电阻。测试仪对于纯电阻对象来说，测量是微不足道的，而且非常容易执行。但是，当用测试仪测量电路具有高感性时，所谓的“简单应用”可能变得相当复杂。数学表达式中，U是电压，R是电阻，I是电流，F是磁通，L是电感，t是时间，用来描述测量结果。靠前项是绕组电阻R乘以电流I，即我们要测量的。第二项是由电流变化引起的电压，即Ldi / dt项，第三项是由电感随时间变化引起的; 磁芯的磁特性不仅取决于电流水平和历史（滞后），还取决于时间。 第二个“误差”项，电感x电流的变化是众所周知的，这个问题的解决方案是保持测试电流随时间不变。第三个“误差”项，电流x电感变化，要减少或补偿要困难得多。实际上少有的方法是等待电感变化稳定。这个公式中的第三项是可能导致测量时间很长，以在较大的LV差值配置绕组上执行WRM的情况。 向左：电压，电流和视在电阻随时间变化的图示。 向右：磁性材料的典型滞后曲线，例如 变压器铁芯。 当电流改变时，电感L与曲线的斜率成正比，向左：电压，电流和视在电阻随时间变化的图示。 向右：磁性材料的典型滞后曲线，例如 变压器铁芯。当电流改变时，电感L与曲线的斜率成比例。通常，为了很小化上述物理学的影响; 避免测量腿中的低通量密度，并尝试在芯中达到饱和通量。根据经验，在绕组的额定电流的1％左右达到饱和。

本文来自MEGGER的直流电阻测试仪
