MEGGER的MTO210变压器直流电阻测试仪进行分接头转换器测量，设计用于LTC测试，仪器保持开启状态，同时从分接头切换到分接头，变压器的次级绕组不发生短路。这样操作员可以快速进行测量，而不必为每个分接头放电。检测到大于10％（电流下降10％）的电流变化，可能会按照仪器的设置进行分类。0 - 关（默认，> 200毫秒检测），1 - > 80毫秒检测，2 - > 20毫秒检测，3 - > 5毫秒检测。如果分接头切换引起的电流变化大于时间设定值的10％以上，则设备将显示并记录事件，但不会停止测试。如果电流变化大于设定值，设备将记录事件并关闭测试。

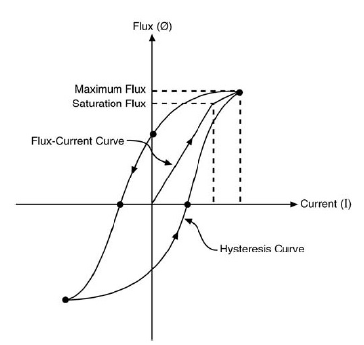

MEGGER的MTO210变压器直流电阻测试仪做测试时如果电感在高电感电路中完全中断，则设备将记录事件并关闭测试，与电流变化检测设置无关（默认情况下也为“关闭”设置）。如前所述，“电流变化/纹波”正在等待测试电流，接触时间和绕组电感。 分析测试结果时，了解这一点非常重要。变压器电感的影响，下图描述了磁通量和测试电流之间的主要关系 MEGGER的MTO210变压器直流电阻测试仪测试时，当铁芯不饱和时，绕组的电感很小，对于饱和电平以上的电流，绕组电感很小。动态电流测量正在等待测试电流水平和测试装置的源阻抗。如果测试是在电感较高的电流下进行的，则电流变化低于芯部饱和（较低电感）电流下的测试。OLTC测试通常作为绕组电阻测试来执行，但结果是按顺序进行的，并监测不连续性的指示。高压绕组电阻测量的测试电流通常在饱和电平附近或更高，电感较低。即使对于“良好”的接触，这种测试方式也可能产生“高”电流变化/波动。 对于标准WRM /抽头期间的连续性测试，应考虑采用较低电流（较高电感）的测量（更类似于变压器的正常工作条件）。
测试和分析指南（WRM），测量每个单独抽头的绕组电阻通常非常简单。很常见的问题可能是测试仪在抽头切换后没有等待足够的时间进行测量。在储存数值前要密切监测电阻值，以确保电阻值已稳定！

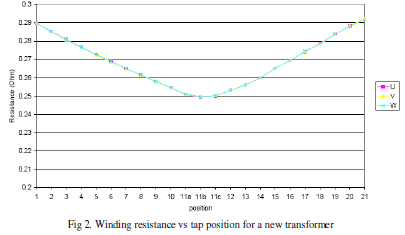

图2显示了在新状况下变压器/分接开关的典型特性 MEGGER的MTO210变压器直流电阻测试仪在分接开关绕组电阻/分接测量期间，可以监测连续性。默认设置为0 /“OFF”，这意味着仅检测到不连续性。如果激活当前更改检测时间并记录当前更改事件，则应考虑以下列表：调查测试的分接开关的类型以及电阻或电抗类型。如果电阻器类型与绕组电阻相比，电阻值数据书多少。如果测试电流接近，变压器的测试电流和额定电流做一个比较。饱和或更高（约等于额定电流的1％或更高）以较低电流/更高重新测试。电感（约0.1％或更少），例如 0.1或1A而不是10A。

本文来自MEGGER的变压器直流电阻测试仪
