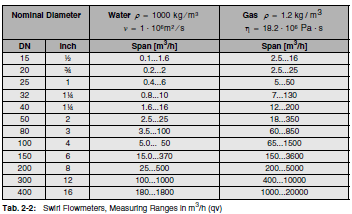

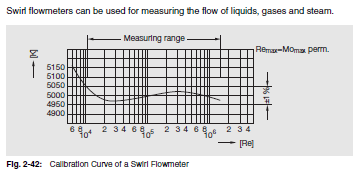

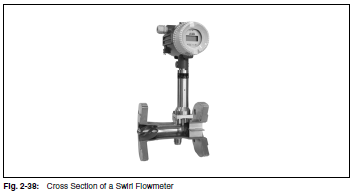

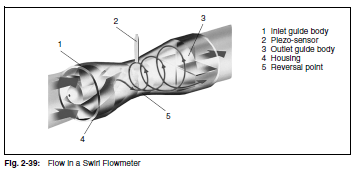

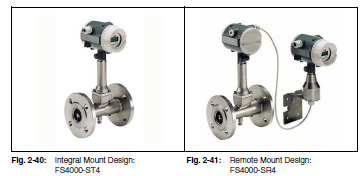

ABB FCM2000-MS2质量流量计又叫旋流流量计，质量流量计的入口处有一个形状类似于静止涡轮转子的导向体。质量流量计测量介质被迫旋转并以旋转的方式流过旋流流量计的流量计管。涡流在仪表管的圆柱形部分中稳定。考虑这个区域的横截面表明，壁面的旋转速度相对较小并且朝向管中心增加，直到在中心处形成稳定的涡核。在流动过渡到管的膨胀部分期间，由于在膨胀器部分中发生回流，涡核移位。 ABB FCM2000-MS2质量流量计涡核形成螺旋状的二次旋转，其频率与宽范围内的流速成线性比例。该次级旋转用压电传感器测量。压电传感器利用所产生的压差来进行脉冲测量。涡流和涡街流量计都使用相同的传感器。涡旋脱落频率在1和2000Hz之间; 较高的频率表明较高的流速。 ABB FCM2000-MS2质量流量计在传送器中，传感器信号被转换成进一步可处理的输出。 使用与涡街流量计所描述的相同的变送器。图2-42示出了旋流流量计的典型校准曲线。在纵坐标上绘制NK因子在每单位体积的脉冲与横坐标上的雷诺兹数。半无量纲表示是实用的，因为与测量介质相关的值可以用雷诺兹数表示。这表明，例如，较高粘度的较低范围值增加，从而减小了线性跨度。当然，也可以测量非线性范围内的值。根据标称直径，允许高达30m PAS的粘度。每个测量设备都有自己的校准曲线，这个曲线被认为是它的恒定性质 它只会在测量部分的形状发生机械变形时才会改变。质量流量计通过使用由施加条件产生的减小的跨度，可以实现比整个±0.5％的跨度更好的精度。对于DSP控制的变送器的校准曲线使用5点线性化，液体，气体和蒸汽的精度可以达到0.5％。旋流式流量计在其他系统上的特殊优势在于它只需要短的入口和出口部分。建议使用3D / 1D的入口和出口部分以确保达到精度规格 ABB FCM2000-MS2质量流量计中的值旨在用作参考。从物理角度看 - 实际可实现的较低量程值主要取决于测量介质的操作密度或粘度以及存在/不存在振动和/或脉动。质量流量计达到规定精度的测量范围取决于所需的很小雷诺数，因为以下数字在涡旋脱落频率和流速之间不能建立线性关系。

本文来自ABB的质量流量计
