PROFITEST PRIME一体化多功能测试仪的按键注解
德国GMC-I的PROFITEST PRIME一体化多功能测试仪的按键注解,这些按键包括:连接,控制和显示面板。

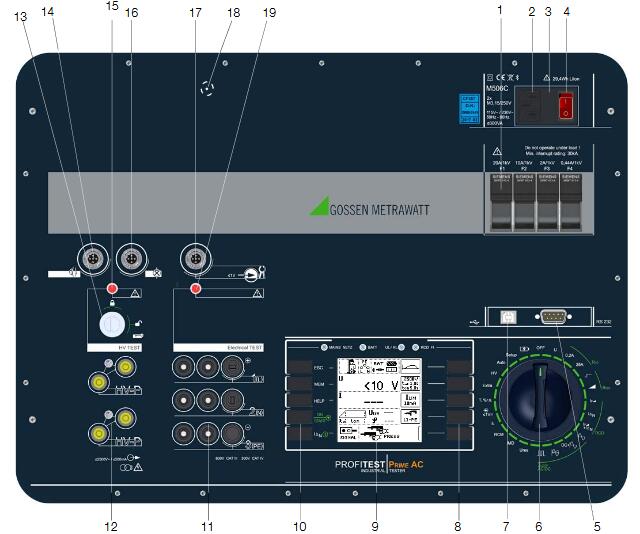

PROFITEST PRIME一体化多功能测试仪的19处控制按键(如上图所示):
1.测量电路保险丝
2.用于特定国家/地区电源插头的入口插头连接器
3.电源连接保险丝
4.照亮开关
5.RS 232端口用于连接: - T / H传感器(Z506G)(在T%rH开关位置测量) - 用于数据输入的条形码阅读器
6.旋转选择开关(位置:关闭,测量功能,充电和设置)
7.个用于连接PC的USB从站(固件更新,报告生成,加载在PC上创建的测试序列)
8.软键(用于选择参数和极限值并保存的菜单相关键)
9.显示面板
10.固定功能键(ESC,MEM,HELP,ON / START和IΔN)
11.编码探头连接器插座,每个双极4线技术(1(L),2(N)和3(PE)以及L1,L2和L3的探头不能混合),插座1( L)允许连接带12米电缆的可选I-SK4远程控制单元(Z506T)与4米电缆或I-SK12(Z506U),包括以下功能:启动 - 停止/IΔN/ Save-Sendand测量点照明。
12.用于HV(探头1和2)的编码探头连接器插座,每个双极4线技术用于高压手枪(用于HV AC和HV DC的探头编码,以排除不正确探头的连接)
13.用于启用高压测试电压的钥匙开关
14.用于紧急关闭开关的连接器插座:STOP PROFITEST PRIME AC(Z506D)
15.LED“HV TEST”呈红色亮起:选择HV交流测试,在HV-P插座上使用高压手枪,在测量过程中闪烁,点亮(功能测试)注意:如果在功能测试过程中红色的“HV TEST”指示灯没有亮起,请勿再次进行测量并与我们的服务部门联系(有关地址,请参阅第30 )。
16.信号灯组合连接器插座:SIGNAL PROFITEST PRIME AC(Z506B)
17.用于(泄漏)电流测量的电流钳传感器的功能连接器插座(PROFICLIP,Z3512A ,WZ12C ,METRAFLEX P300 )(测量在≤1V的开关位置)仅可连接电流钳传感器作为附件这些插座。 *带香蕉插头插座的适配器到Z506J功能插头
18.重置键。
19.LED“电气测试”指示灯呈红色亮起:基本测量功能处于活动状态,在相同名称的插座上使用探头1(L),2(N)和3(PE)时,系统短时亮起(功能测试)。注意:如果在功能测试过程中红色的“电气测试”LED没有亮起,请不要再进行任何测量并联系我们的服务部门。但当T / F传感器(Z506G)连接时不亮。
本文来自GMC-I仪器仪表
