MAVOWATT200系列电能质量分析仪的事件列表功能键
在使用GMC-I MAVOWATT200系列电能质量分析仪的时候您可以使用屏幕底部的相应功能键过滤事件在事件列表中的显示方式,按事件类型或时间范围进行搜索。 您还可以在右侧窗格中查看所选事件条目的阈值或事件详细信息。

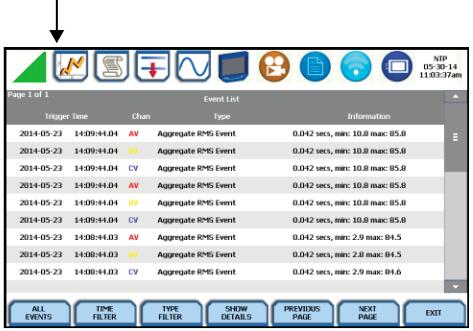

所有事件/聚合事件 - 仅在列出时间聚合事件或列出所有事件之间切换。 示例屏幕如下所示。

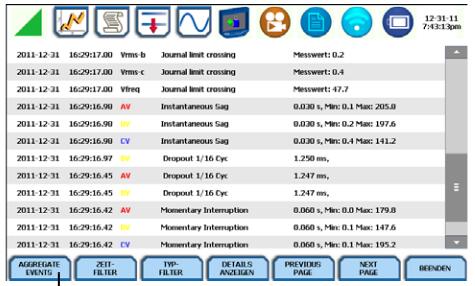

上面的屏幕列出了所有组合事件按下“聚合事件”按钮仅显示时间聚合事件

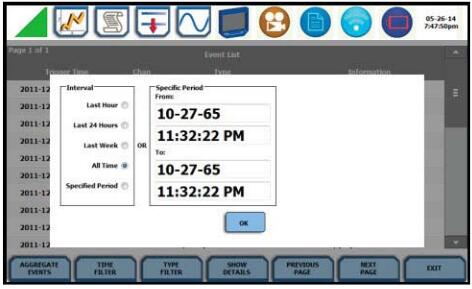

MAVOWATT200系列电能质量分析仪的时间过滤器 - 允许您指定用于限制事件的时间/日期范围。 如果按下时间过滤器,会出现一个弹出窗口,如下所示,提供两种方法来选择显示事件条目的时间/日期范围:
您可以从预先定义的时间间隔中选择监控和接收事件的时间间隔,过去一小时,过去24小时,过去一周,全部或特定时段。如果您选择指定时间段,请输入开始日期/时间和结束日期/时间,该时间基于哪个事件将在列表中显示。按OK保存所做的更改并返回到事件列表。显示的列表将根据日期/时间段收集。
MAVOWATT200系列电能质量分析仪的类型过滤器
允许您通过选择某些类型的事件或使用基于哪些事件出现在列表中的时间聚合来过滤列表上的事件。事件类别标记为标准或高级。标准事件类型 - 包括RMS变化,瞬态,限制交叉,定时读数或所有事件。按下该框以选中/取消选中。可以检查任何或所有标准事件类型。检查它们中的任何一个都将取消选中先前在高级类别下选择的任何事件。
高级事件类别包括汇总的RMS事件,严重瞬态或很严重的事件。按选中/取消选中要将数据过滤到趋势的类别。聚合RMS事件希望显示限制范围内的参数(指示正常状态)。严重瞬态要显示中度超出限值的参数,超过阈值下限或上限(意味着中等严重状态)。很严重内部将显示超出极限的参数,超过极低或极高极限(指示很严重状态)。与标准事件类型不同,您可以选择多个类别来过滤事件,高级类别彼此互斥。检查一个高级类别想取消选中您之前选择的任何其他标准。
更多GMC-I MAVOWATT200系列电能质量分析仪的消息可在本网站搜索
