银飞教您怎样设定FLUKE F754各种应用的来源与测量

我们要设定校正器设定各种应用的来源与测量。

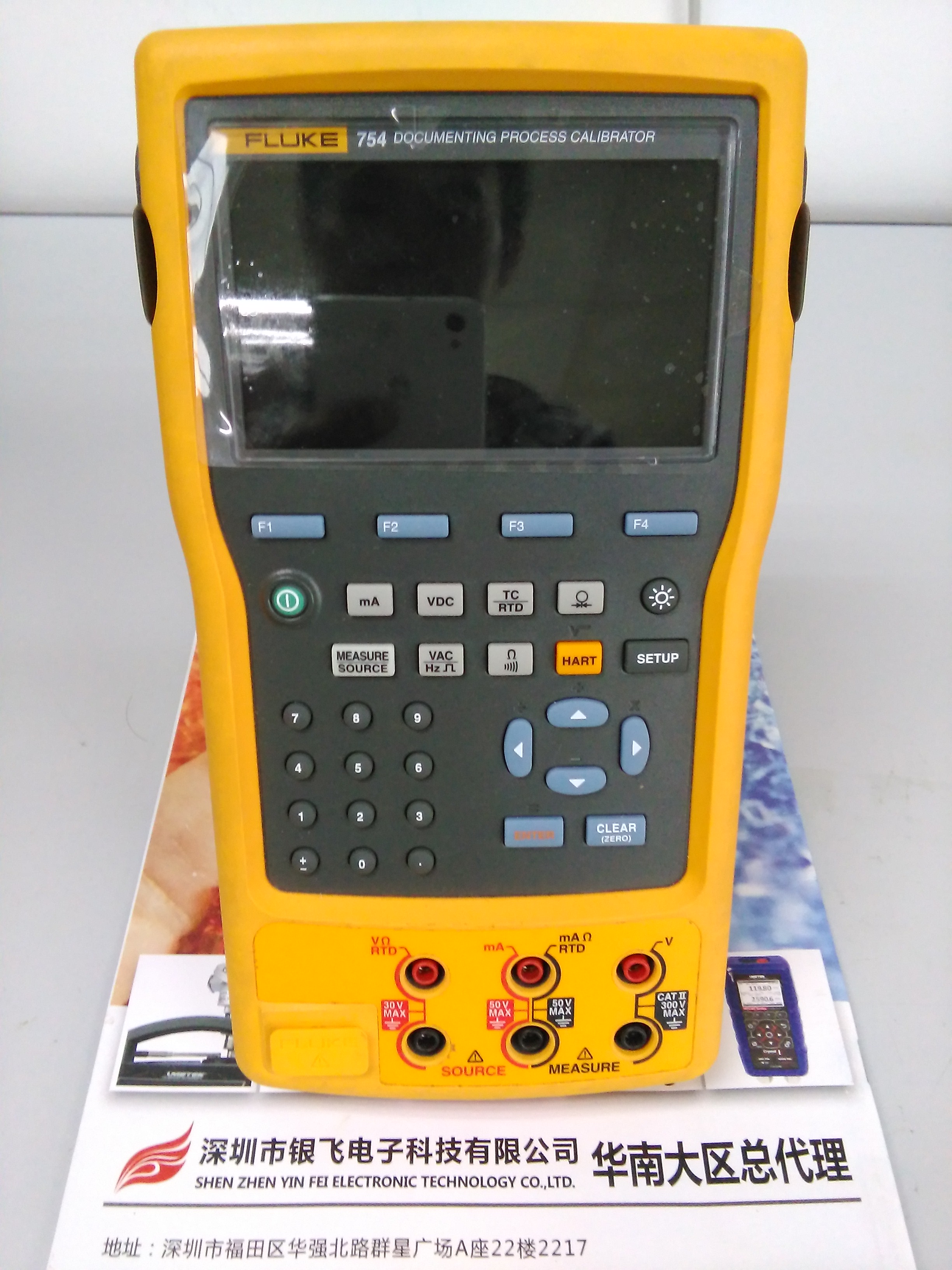

进行之前，我们希望说明一下校正器的输入端与输出端，从左到右分别是热电偶迷你接头，这是用来模拟或测量所有热电偶的地方。您会注意到校准器上有红色的字和黑色的字，红色的字表示来源，输出直流电压与热电偶以及输出毫安培，黑色的字表示测量，测量毫安培电阻和热电阻，测量直流电压以及交流电压，以及即将施加到这些端子的CAT II 300额定电压，如要测量功能，先以MEASURE SOURCE 按钮确认您位于MEASURE画面；如要测量毫安培，选取mA并连接到输入/输出端子；测量直流电压，测量交流电压，并测量频率；若要测量温度，选取TC/RTD, 按下ENTER进行选择，选取您的热电偶类型，按下ENTER，使用热电偶迷你接头连接热电偶；若要测量热电阻，请连接这个热电阻测量插孔；若要测量热电阻，请将游标移到RTD并按下ENTER，选取热电阻类型，根据您的热电阻选取2线、3线或4线连接图，按下ENTER进行选择；若要测量压力，透过压力按钮选取压力再连接至其中一个FLUKE压力模组；若要设定来源，请将校正器从MEASURE画面变更到SOURCE画面；若要输出毫安培，选取mA按钮并进行连接，输入数值并按下ENTER；若要输出直流电压，请选取功能、输入数值，并按下ENTER，若要输出频率，请选取交流电压频率按钮，设定振幅、输入频率并按下ENTER，若要输出温度，请选取TC/RTD设定热电偶，使用迷你接头进行连接，选取您的功能并输入您要输出的数值；若要输出热电阻，选取RTD，选取您的热电阻类型，输入您要输出的值，连接并对您要测试的装置施加该温度值；若要输出压力，请选取压力按钮并连接至压力模组以测量压力，这就是将连接校正器以输出及测量的不同应用方式。
此文章来自银飞电子温度校验仪
