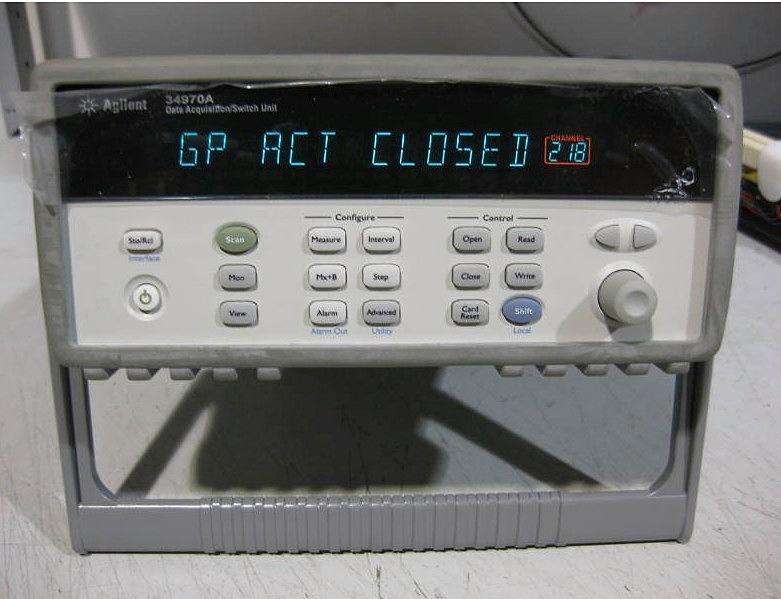

安捷伦Agilent 34970A有哪些特点？

1、Agilent 34970A 数据采集系统能够对各种模拟信号（如温度、压力、应变、电压、电流、电阻等）和数字信号（如开关状态、事件捕获、测频计数等）进行连续、高精度的测量，具有抗干扰性强、通信速率快、传输距离远、智能化程度高、使用简单灵活、安装养护简便等优点，是对生产过程和生产设备进行运行监测、故障诊断和优化控制的理想工具。

2、带有标准的RS-232C和HP-IB接口，RS-232C接口进行串行通信的波特率为576500B/S，内部有供记录数据用的非易失性存储器，其写入次数可达50000次，并配有基于PC机测试的HP BENCHLINK数据记录软件。

3、使用AGILENT BENCHLINK DATA LOGGER软件可直接在PC机上对仪器进行远程操作，包含仪器状态设定，通道参数设置、报警设定、数据采集/开关单元收集和数据存储，可完成实时显示和测量结果的快速分析。

4、测试功能全。内置6 1/2位数字多用表(DMM), 可以用作测试直流电压（DCV），交流电压（ACV），直流电流（DCA），交流电流（ACV），电阻（R），频率，周期和温度。

5、通道转换速度快，转换速率为250个通道/S，切换16个通道总共只需要64MS。

6、测量精度高。DCV挡的基于测量精度可达正负0.0002%。测量小电阻时可采用线法测量电阻（4W OHMS）以消除由引线电阻和接触电阻所引起的的测量误差。

7、可以配8种不同类型的热电偶（分度数字分别是B、E、J、K、N、R、S、T）或3种热敏电阻（RTL）精确地测量度，测温分辨力可达0.01度。仪器自带ITS-90型热电偶，还装有热电阻的线性化程序，并能自动检查热电偶的开路故障。

8、抗干扰能力强。以DCV挡为例，其共模抑制比（CMRR）可达140DB。

9、扩展能力强。它采用灵活的3槽结构，根据需要可随时增加模块数量，对通道进行扩展。

Agilent 34970A 多通道数据采集系统的简化框图如图所示。主要配置包含主控制器（CPU)、内置6 1/2位娄字多用表、逻辑电路、接口电路及电源。它所采用的是抑制噪声很强的积分式A/D转换器。它依据的工作原理如下：在系统通电之后，CPU就等待PC机发来的命令，命令格式包括采样的起始通道号、结束通道号、采样频率、每个通道中采集数据的个数。CPU收到命令后，首先发送起始通道切换命令，然后命令A/D进行数据转换，转换结束将数据存起储起来，再切换到下一通道进行数据采集、存储......。等到很后一个通道结束时，又切换到起始通道，重复上述操作，真到每个通道都采集到上位机所需数据个数为止。很后，将各通道所采集到的数据上传给PC机,进行数据处理及图形处理。
