JOFRA CTC-155系列干体炉说明书

JOFRA CTC系列干体炉说明书适用于CTC-155A和CTC155C两款型号。CTC系列干体炉是用于校准温度传感器及温度开关的温度校准仪,我们使用前需要仔细阅读JOFRA CTC-155系列干体炉说明书并保证做到安全标识中的相关内容。JOFRA CTC-155系列干体炉说明书安全规范使用,对操作人员好;对测试结果好;对CTC系列干体炉也好。下面进入主题:JOFRA CTC-155系列干体炉说明书。
干体炉标准配置
当您收到JOFRA CTC-155系列干体炉,应该包含如下设备及配件:
•1条电源线
•1套测试线 (1红,1黑)
•1个隔热板 (仅限 CTC-660 )
•1个套管取出工具
•1台JOFRA CTC-155系列干体炉主机
•1只U盘,内含电子版操作手册及JOFRACAL自动校准软件及相关自校准软件
•1份校准证书(原厂,可溯源至国际标准)
JOFRA CTC-155系列干体炉使用前请仔细阅读以下内容!
为了避免人身伤害以及设备损坏,必须遵守所有安全提示。
废弃处置–WEEE 指令
这些JOFRA CTC-155系列干体炉包含电子元件和电子线路,必须回收或正确处理。(按照 WEEE  指令2002/96/EC)。
JOFRA CTC干体炉,CTC-155干体炉,阿美特克干体炉说明书

关于使用:
•正确使用电源线符合干体炉所标识的电压电流等级以及当地的电源插头制式。
干体炉开机前请确认符合当地供电电压。
•通常把干体炉放在容易断电的地方。
•干体炉必须保证周围 20 厘米、上部 1  米的空间以防止火灾。
• 不把导热流体放入干体炉,比如硅树脂,油,糊状物等,这些流体可能渗入干体炉成电气故障、损坏或产生有毒烟雾。
•任何维修尝试之前必须关闭干体炉,干体炉内没有任何用户自己可调整维修的部件。
•使用压缩空气清理加热井或套管时,记着戴上护目镜!
•JOFRA CTC-155系列干体炉不能被用于非本手册所描述的其它目的,否则会带来危险。
•JOFRA CTC-155系列干体炉设计为室内使用,不能用在潮湿场所。
•JOFRA CTC-155系列干体炉不能用于可能有危险气体泄漏的场所, 可能造成危险或爆炸。
•JOFRA CTC-155系列干体炉不适合在2000米以上操作使用。
•JOFRA CTC-155系列干体炉为 CLASS I  产品,必须有良好的接地保护措施。使用前必须确保干体炉正确接地,通常使用带有接地线的插头。
•接地延长线也要良好接地。

关于前面板:
•干体炉前面板的任何接口,不能接入电压源。
•温度开关测试期间,输入端不能连接任何电压源。
关于套管(恒温块)和隔热塞:
•不能将热的套管从干体炉内取出而无人看管,可能会引发火灾或造成人身伤害。
如果你打算将干体炉存放在便携箱内,则必须将其温度降到 50°C  以下。
不能将热的套管放在便携箱内。
•只能使用 AMETEK  原厂的隔热塞
关于保险管:
•在电源线断开之前,不得从电源开关上拆下保险丝盒。

环境指标
操作温度范围:0-50°C
存储温度范围:-20-50°C
湿度范围:5-90%RH,无冷凝
IP 保护等级:IP10
海拔高度:0-2000 m
电磁兼容:在民用建筑设施和直接连接到低电压供电网络的民用建筑以及 EN61326-1:2013  所描述的工业电磁环境做过测试。

供电指标
电压/频率:90-127VAC / 180-254VAC  47-63 Hz
IEC 保护等级:Class I
功率:
CTC-155 A/C: 140 VA max
CTC-350 A/C: 1150 VA max
CTC-660 A/C: 1150 VA max

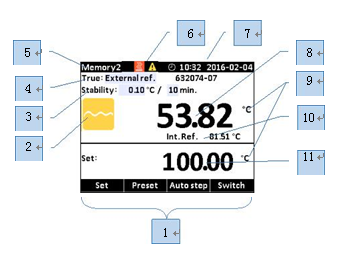

显示
CTC-155

1)水平菜单栏
提供当前状态下的相关菜单选择,按下功能键(F1,F2,F3,F4)可以选择和激活相关功能。
2)过程指示
显示当前工作状态。
3)“达到稳定的时间” 选择
显示设定好的稳定判据,当满足稳定条件时,显示时间指示。
4)标准传感器信息
显示所选的标准传感器,干体炉会读取外接标准传感器的序列号并在此处显示。
5)设置存储信息
在系统菜单中显示所选的设置存储。
6)警告/错误符号
如果警告符号或错误符号出现,需要采取相应措施。
7)实时时钟及日期.
8)标准温度值
显示测量到的内置标准传感器或外接标准传感器的温度值。
9)数值单位
10)内置标准温度传感器读数

键盘– 功能
功能键 - F1, F2, F3, F4 用于水平菜单操作。
方向键
导航模式: 使用者 4  个方向键移动光标到期望位置。编辑模式: 使用上下箭头在选项列表中移动. 如果输入数字,左右箭头移动光标到数字位。
确认键 / 回车键
确认键: 打开、关闭编辑区或者菜单按钮. 确认键也可接受选项或者输入的数值。
回车键: 接受选项或者输入值。当用回车键输入值,光标会自动移动到列表的下一区域。
系统菜单键:进入系统菜单。
回退键:取消选择或者回退到上一级菜单。
如果当前温度设定值高于新设定的允许较大值,你必须重新调整设定值。一旦重新设定干体炉的允许较大温度值,干体炉会立即开始降温。
干体炉校准周期可以设定为 1到99 个月,当设备超过设定的校准周器,  屏幕将会提示一个黄色的三角报警符号这个校准设定的校准周期不适用于外接标准铂电阻,它的校准周期设定值被记录在智能芯片内。如果外接标准铂电阻接口被设置为禁用状态,意味着操作模式不能选择外接标准铂电阻作为标准温度值,以及外接标准控温功能而只能选择内置标准铂电阻(仅C型适用)

套管在每次使用之后都应该从干体炉中取出来,空气中的水分可以导致干体炉内套管的腐蚀氧化,套管可能有卡在干体炉内拿不出来的风险。如果干体炉需要长途运输, 套管必须从干体炉内拿出来以免损坏干体炉.不要将热的套管拿出干体炉随便放置-这样可能会引起火灾和人身伤害。如果要将干体炉在使用后放入便携箱,放入之前必须保证干体炉降温到  50°C/122°F以下。请按照JOFRA CTC-155系列干体炉说明书的操作来进行,不要将热的套管放入便携箱,不要触摸冷冻状态的加热体和套管-这样可能会引起冻伤。此文章来自温度校验仪
