BMS主动/被动均衡是延长电池包寿命的关键，但均衡效果怎么量化？本文讲清用ITECH IT2600多通道电芯模拟器构造压差、触发均衡、并用内置示波器捕捉均衡脉冲幅值与占空比的完整方法，技术交流与设备选型联系深圳银飞电子。

均衡测试是BMS验证里容易"测个大概"的一项。很多团队的做法是：把两节电芯电压人为拉开，看BMS均衡指示灯亮不亮，亮了就算通过。但灯亮只说明均衡功能启动了，均衡电流够不够、脉冲时序对不对、长时间均衡后压差有没有收敛，这些数据才是决定电池包寿命的关键。

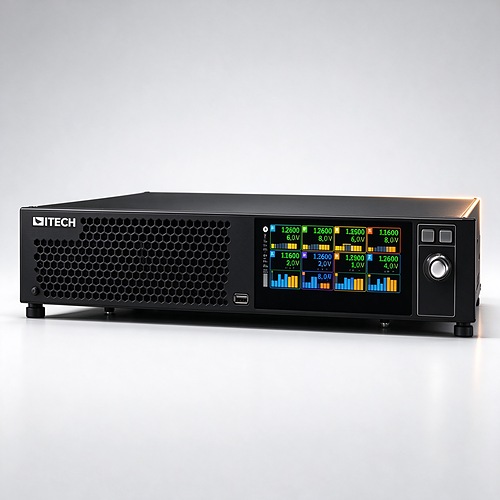

这篇文章以ITECH艾德克斯IT2600多通道电芯模拟器为例，把均衡测试的完整方法拆开来讲。

一、为什么要在模拟器上测均衡，而不是用真电池

被动均衡的原理是：BMS检测到某节电芯电压偏高，就在这节电芯两端并一个放电电阻，把多余电量以热的形式耗掉。主动均衡则是用电感或电容把高电位电芯的电荷搬到低电位电芯上。

用真电池做均衡测试有两个麻烦。一是均衡电流通常只有几十毫安到几百毫安，在几百安时的电池包上，压差收敛要几个小时甚至几天，测试节拍根本扛不住。二是每节电芯初始电压有离散性，你没法精确设定"第一节比第二节高50mV"这种精确工况，测试条件不可复现。

IT2600的做法是：8路通道各自独立输出电压，你想让哪两节之间差多少mV，软件里直接输入数字就行，间隔几毫秒就能切换。这把均衡测试从"等电池慢慢跑"变成了"按脚本快速遍历"。

二、第一步：构造压差工况

在PV2600软件里，把通道1~通道8的初始电压统一设为3.600V，然后单独把通道3调到3.750V，其余保持不变。这样通道3与相邻通道之间就形成了150mV压差——这个压差大于BMS设定的均衡启动门限（典型值30~50mV），BMS应立即启动对通道3的均衡动作。

这里有个细节容易被忽略：IT2600每路通道是独立隔离的，通道之间没有共地问题。这一点很重要，因为真电池组里相邻电芯本来就是串联悬浮的，如果测试设备通道之间不隔离，你测到的均衡回路电流会包含共地窜扰，数据不准。

三、第二步：用内置示波器抓均衡脉冲

被动均衡启动后，BMS会通过一个MOS管周期性地把均衡电阻接到电芯两端。这个动作在IT2600的输出电流上表现为一个周期性的下拉脉冲——原本输出电流接近0（BMS采集消耗微安级），均衡接通瞬间会冒出一个负向电流脉冲，脉宽从几十微秒到几百毫秒不等，由BMS均衡策略决定。

IT2600内置的示波器采样率是100kHz，存储深度600kpts，刚好覆盖这个时间尺度。测试时把示波器触发设在通道3的电流下降沿，触发后直接在屏幕上读到三个关键量：

均衡电流幅值：脉冲稳态段的电流值，用来算均衡电阻实际耗散功率；

脉冲宽度：单次均衡动作的持续时间；

重复周期：两次均衡脉冲之间的间隔，占空比由此算出。

这三个量和BMS设计值对一遍，就能判断均衡策略有没有跑在预期区间。传统测法要外接一台示波器、电流探头，再搭控制同步，IT2600把这台示波器做进了机器，省了一台仪器和一根探头。

四、第三步：验证压差收敛

均衡动作持续一段时间后，把通道3的电压从3.750V以很小的步长（比如10mV步进）往下调，模拟均衡把高电位电芯电荷慢慢搬走的过程。观察BMS端：当通道3电压被拉回到与其他通道压差小于退出门限（典型值10mV）时，均衡脉冲应停止。

这一步验证的是均衡退出逻辑。实际项目里，均衡启动容易、退出难——有些BMS因为滞回设计不合理，会出现均衡停不下来、或者压差已经很小了还在持续放电的问题。用模拟器可以把这个收敛过程精确复现，反复调整BMS参数直到启动/退出门限都符合设计。

五、主动均衡多了一步：测电荷搬运方向

主动均衡比被动均衡多一个验证点：电荷到底是从高电位搬到了低电位，还是方向反了。

测试方法是：在通道3设高电压、通道5设低电压，触发主动均衡后，同时用IT2600的电流测量通道观察通道3和通道5的电流方向。正确的主动均衡，通道3应出现负向电流（放电），通道5应出现正向电流（充电），且两者电荷积分在同一时间段内大小基本守恒。如果方向反了或者两边电荷对不上，说明主动均衡驱动逻辑有问题。

这一步用真电池根本测不了——电池本身在持续放电，微小的搬运电流被淹没在电池的大电流里，分辨不出来。

六、几个常见测试问题

测均衡时最常踩的坑有三个。一是均衡电流太小，普通电源的电流量程分辨率不够，读不到几十毫安的脉冲。IT2600最低10nA的电流测量分辨率就是为这个准备的——哪怕均衡电流只有10mA，在设备上也能清晰分辨。二是忘记接均衡回路线，有些BMS的均衡回路采样和电压采样是分开的端子，只接电压线不接均衡回路线，BMS检测不到均衡电阻接入。三是测试时把通道串压打得太高，均衡测试其实只需要单通道3~4V，没必要上电到高压，安全第一。

均衡测试做到这一步，才算把"均衡功能"从一个指示灯变成了一组可量化、可回归、可追溯的测试数据。需要IT2600做均衡测试的具体接线图和PV2600测试脚本示例？联系深圳银飞电子获取技术资料，我们也可以按你手头BMS的均衡架构帮你评估测试方案。
