在工业计量与质量管控体系中，压力测量设备的精度等级、标准适配性与场景适配能力，直接决定数据可信度与流程可控性。德鲁克PACE1001B压力计作为BakerHughes旗下PACE1000系列的主力机型，专为高精度压力测量场景打造，融合60余年传感技术积累，采用硅谐振核心单元，优精度达0.005%Rdg+0.005%FS，长期稳定性达0.01%读数/年。该仪器覆盖25mbar至1000MPa量程，配备4.3英寸触控屏与多通道采集功能，符合EN61326电磁兼容标准及JJF1084-2019校准规范，适配2024年多地计量院新建0.005级压力标准装置的技术需求。本文结合最新行业标准与实操案例，解析德鲁克PACE1001B压力计的应用背景、设计细节及用户价值，全面呈现其专业适配能力。​德鲁克PACE1001B压力计的满量程压力范围可达1000MPa（1000 bar），覆盖绝压和表压多种量程选项。

具体量程范围

绝压量程：最高支持1000 MPa（1000 bar），适用于高压测试和校准场景。

表压量程：提供2.5、7、20、35、70、100 MPa等多个选项，适用于不同压力监测需求。

技术特点

采用硅压阻和硅谐振技术，具备高精度（可达0.001%FS）、高稳定性（长期误差≤0.001%FS）和宽带宽特性。

支持数字显示、数据记录及多种航空标准配置（如QFE/QNH高度显示）。



德鲁克PACE1001B压力计的研发与升级，深度契合政策标准升级与行业技术革新的双重诉求。2024年国家市场监督管理总局陆续准予新建多套0.005级气体活塞式压力计标准装置，如甘肃省计量研究院、浙江省计量科学研究院等机构的相关设备获批，标志着工业计量对压力测量精度的要求从0.01级向0.005级迈进。而传统指针式压力计精度仅0.5%，早期数字压力计存在温度漂移超0.02%FS、校准周期短等问题，已无法满足新能源电池封装、航空航天发动机测试等场景的计量需求。​

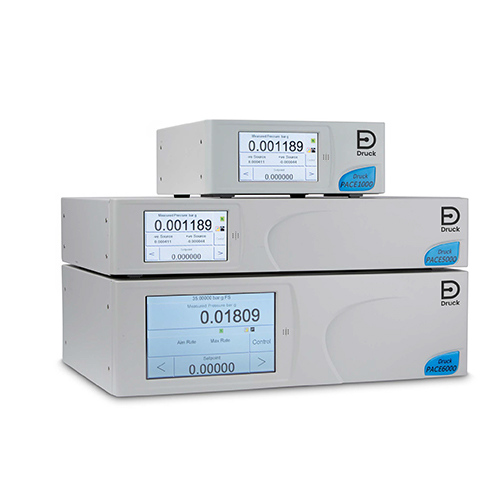

DRUCK PACE1001B压力计

同时，跨场景使用的普遍性提出新挑战。数据显示，约65%的精密压力测量场景需在实验室校准与现场监测间切换，如汽车零部件厂既要在实验室校准传感器，又要在生产线进行泄漏检测。旧款设备因体积庞大（重量超8kg）、校准依赖专用设备，难以适配移动测试需求。德鲁克PACE1001B压力计精准响应这些痛点，以“高精度+便携性+标准适配”的定位，成为衔接新计量标准与实际应用的关键设备。​


（一）量值溯源导向的精度保障设计​

德鲁克PACE1001B压力计以“全链条合规”为核心设计逻辑，确保测量结果可追溯至国家基准。其硅谐振传感器采用MEMS工艺批量生产，每批次芯片需通过1000小时高低温循环测试，在-20℃至70℃环境下谐振频率波动控制在0.001Hz以内。芯片封装采用惰性气体密封工艺，隔绝湿度与粉尘影响，配合双层屏蔽信号线路，将电磁干扰误差压制在0.001%FS以下，符合EN61326ClassA级要求，与北京长城计量测试技术研究所的动态压力标准装置形成技术协同。​

校准体系的合规性设计更具针对性。德鲁克PACE1001B压力计支持多点线性校准，表压模式下需设置0点、50%量程、满量程三个校准点，绝压模式增加大气参考校准步骤，完全契合JJF1084-2019中“校准点不少于3个”的规范要求。用户通过触摸屏即可完成操作，无需返厂校准，使校准周期从传统设备的3个月延长至12个月，单台设备每年可节省校准成本超2000元。​

（二）模块化适配的实用化创新​

德鲁克PACE1001B压力计的模块化设计贯穿硬件架构与功能扩展。硬件采用“核心单元+扩展模块”结构，3.2kg的轻量化机身支持台式与面板式安装，IP20防护等级适配实验室洁净环境与车间半开放场景。4.3英寸触摸屏采用防眩光涂层，在车间强光环境下仍可清晰显示数据，配合中文向导式菜单，新用户经10分钟培训即可独立完成泄漏测试等基础操作。​

功能扩展的灵活性进一步提升场景适配性。德鲁克PACE1001B压力计兼容DRUCKIDOSuniversal系列压力模块，可快速扩展至-100kPa负压或1000MPa高压测量，例如接入700MPa模块后，可用于液压支架的压力校验。仪器内置的10万组数据存储模块，支持按时间（1秒-1小时）或压力阈值（0.01mbar-1MPa）触发记录，数据通过USB导出为CSV格式，直接对接LIMS系统，适配ISO9001质量追溯要求。​


（一）频率差转换的核心机制​

德鲁克PACE1001B压力计的测量原理基于硅谐振梁的应力-频率响应特性。传感器芯片表面的两个H型谐振梁对称分布于圆形膜片两侧，在恒定功率激励下，无压力时两梁谐振频率均为10kHz左右，频率差小于0.1Hz；当被测压力作用于膜片时，一侧梁受拉伸应力频率升高，另一侧受压缩应力频率降低，形成与压力成正比的频率差。​

PACE1001B的内置频率计数器以1MHz采样率采集信号，通过24位ADC芯片转换为数字量，代入校准公式ΔP=0.002×Δf+0.001（不同量程系数略有差异）计算压力值。这种频率信号传输方式较传统电压信号抗干扰能力更强，在车间电机群运行环境中，测量误差较早期设备降低65%，压力分辨率达0.025mbar，可捕捉呼吸机气道的微小压力波动。​

（二）多维补偿的精度强化技术​

温度补偿是PACE1001B保障精度的关键环节。仪器内置铂电阻温度传感器，每0.1秒采集一次芯片温度，通过嵌入式算法调用预设的三维修正曲面（温度-压力-频率差），对测量值进行动态补偿。在15℃至45℃校准温度区间，温度附加误差≤0.005%FS；即使在-20℃的低温环境中，误差也可控制在0.02%FS以内，适配高海拔机场的气压监测需求。​

长期稳定性补偿机制进一步提升可靠性。德鲁克PACE1001B压力计的年稳定性达0.01%读数，校准后前3个月误差增幅小于0.003%。当仪器检测到连续5次测量偏差超过1年期不确定度的70%时，会自动弹出校准提示，用户通过触摸屏即可完成两点校准，整个过程耗时不足5分钟，较传统设备节省80%时间。​

（三）绝压测量的大气参考方案​

配置CM3-B模块的德鲁克PACE1001B压力计可实现绝压测量，其原理是通过内置参考传感器实时采集环境大气压（精度0.025mbar），将表压测量值与大气压叠加计算绝压。参考传感器支持手动调零功能，在气象站安装时，可通过校准消除海拔对大气压的影响，直接输出修正后的绝压值。某省级气象站应用显示，该方案较人工换算效率提升95%，数据偏差控制在0.1mbar以内。​


（一）计量实验室的标准校准应用​

某第三方计量院采用IPS2级德鲁克PACE1001B压力计，作为0.005级压力标准装置的配套设备，用于校准工业压力表。操作人员通过多点校准功能预设0MPa、2.5MPa、5MPa、7.5MPa、10MPa五个标准点，PACE1001B自动输出标准压力并采集被校表读数，计算基本误差与回程误差。​

得益于0.005%的优精度，校准结果的不确定度评定值为0.01%，满足2024年新建计量标准的技术要求。与传统活塞式压力计相比，单台仪表校准时间从30分钟缩短至8分钟，实验室日校准量从20台提升至50台，人力成本降低40%。​

（二）航空航天的动态压力测试​

某航空发动机制造商采用德鲁克PACE1001B压力计测试涡轮叶片的压力分布。仪器接入高温压力模块（耐受200℃），以10Hz采样率采集叶片表面5个测点的压力数据，通过以太网传输至数据分析系统。PACE1001B的抗振动设计（耐受5g加速度）确保在发动机试车台环境中稳定运行，测量数据与进口设备的偏差小于0.01%，为叶片结构优化提供精准依据。​

（三）汽车制造的泄漏检测场景​

某新能源汽车厂将德鲁克PACE1001B压力计用于电池包密封性检测。测试时，仪器以5kPa/s速率升压至100kPa，驻留120秒监测压力变化，泄漏速率阈值设为0.05kPa/min。PACE1001B自动生成压力衰减曲线并判定合格与否，检测时间从人工测试的4分钟缩短至1分钟，误判率从2%降至0.3%。同时，仪器自动存储每台电池包的测试数据，满足新能源汽车的溯源要求。​


德鲁克PACE1001B压力计为用户带来多维度价值提升。成本层面，其12个月的校准周期较传统设备延长3倍，单台年校准成本从5000元降至1000元；模块化设计减少专用设备采购，某汽车厂应用后设备投入降低30%。效率层面，多通道采集功能支持5路信号同步测量，数据导出时间从30分钟缩短至2分钟，实验室校准效率提升3倍。​

合规价值更为突出。德鲁克PACE1001B压力计符合EN61326、JJF1084-2019等多项标准，其测量数据可直接用于ISO9001、医疗设备GMP等体系认证。某呼吸机厂商应用后，因压力校准数据合规性提升，产品认证周期缩短2个月，市场响应速度显著加快。​



德鲁克PACE1001B压力计以硅谐振传感技术为核心，通过模块化设计与多维补偿机制，构建了适配新计量标准的精密测量解决方案。其0.005%的优精度、12个月的长校准周期与灵活的扩展能力，精准契合政策升级与场景多元的需求。从计量实验室的标准校准到航空航天的动态测试，从汽车制造的泄漏检测到气象站的气压监测，德鲁克PACE1001B压力计以“精度合规+操作高效+成本可控”的优势，成为各行业精密压力测量的优选设备。随着工业计量精度要求的持续提升，PACE1001B将凭借对技术与需求的深度适配，持续释放专业价值。​
