1500V光伏组件IV曲线测试仪选型指南，结合行业痛点、技术解析与实测数据，系统呈现设备选型的核心要素及德国高美测仪的产品优势：


行业背景：从实验室到现场的测量挑战

在全球能源转型的浪潮中，光伏电站正朝着高电压、大功率方向发展。1500V电压等级技术因降低系统成本、提升传输效率的优势，已成为集中式电站的主流选择。然而，大功率光伏组件（短路电流超15A）的普及，对IV曲线测试仪的性能提出了更高要求：如何在复杂现场环境下实现峰值功率（Pmax）、短路电流（Isc）、开路电压（Voc）等参数的精准测量，并确保设备与人身安全？本文将从技术指标、安全设计、环境适应性等维度，解析选型关键要素，并结合德国高美测仪（GMC-I）PROFITEST系列的实测表现，提供专业选型参考。

核心选型指标解析

（一）测试量程：匹配电站功率等级

1、电压与电流范围

1500V电压适配：随着组串长度增加，开路电压（Voc）可能接近1500V，测试仪需具备至少1500VDC的耐压能力。德国高美测仪PROFITESTPV1500/PV1540均满足1500V量程，可直接适配主流1500V系统。

大电流测量需求：大功率组件（如双面双玻组件）的短路电流（Isc）已突破15A，部分场景达25A以上。PROFITEST PV1540支持40ADC量程，覆盖未来3-5年的组件电流升级需求，避免设备过早淘汰。

2、功率量程与过载能力

以1500V/40A机型为例，最大功率测量可达60kW，足以应对单组串（如1500V/30A组件20块串联）的测试需求。PROFITEST系列还具备120%过载保护，在组件异常短路时自动限流，防止元件烧毁。

（二）安全设计：高压环境下的双重防护

1、防拉弧与短路保护

拉弧风险：1500V高压下插拔测试线时，插头与插座间可能产生电弧，导致触点烧蚀甚至人员灼伤。PROFITEST系列标配1500V/20A短路保护器，在插拔瞬间快速切断回路，将拉弧能量降低90%以上。

短路保护机制：内置高速电子开关，可在检测到异常电流（如＞40A）时，于100μs内切断电源，配合机械断路器，形成“电子+机械”双重保护体系。

2、绝缘与防护等级

仪器外壳采用V0级阻燃材料，绝缘电阻＞100MΩ，耐压测试符合IEC61010-1标准（3000VAC/5000VDC）；

接口设计遵循IP65防护等级，可在沙尘、淋雨等恶劣环境下稳定工作，适合户外电站运维。

（三）环境适应性：应对动态辐照度挑战

1、辐照度波动抑制

毫秒级响应：自然环境中，云层遮挡可能导致辐照度在毫秒级范围内波动数百W/m²，传统仪器因采样速度慢（＞100ms），易引入测量误差。PROFITESTPV1500/PV1540的辐照度传感器采样率达1000次/秒，可实时捕捉波动并触发数据补偿。

动态数据修正算法：通过内置算法，对辐照度变化率（dG/dt）进行实时监测，当波动超过阈值（如±50W/m²/s）时，自动延长采样时间或跳过异常数据点，确保IV曲线的完整性。

2、温度补偿精度

组件温度系数（如Pmax温度系数-0、34%/℃）直接影响STC转换精度。PROFITEST系列配备双温度传感器（组件表面温度+环境温度），结合SANDIA模型，将温度测量误差控制在±0、5℃以内，STC转换误差＜±2%。

（四）测量精度：从实验室到现场的一致性

1、非标准条件下的峰值功率计算

传统仪器依赖制造商提供的组件参数（如Isc、Voc的温度系数）进行STC转换，若参数缺失或误差较大，会导致结果偏差。PROFITESTPV1500采用Wagner算法（专利技术），无需预设组件参数，直接通过现场IV曲线拟合，计算出STC下的Pmax、串联电阻（Rs）和并联电阻（Rp），实测误差＜±3%。

案例对比：在某1500V电站测试中，某品牌仪器（依赖预设参数）计算的Pmax为385W，而PROFITESTPV1500通过实测曲线拟合得出392W，与实验室数据（390W）更吻合，证实了算法的可靠性。

2、重复测量一致性

现场测试时，辐照度、风速等环境变量可能导致同一组件多次测量结果波动。PROFITEST系列凭借20ms超快采样速度（较同类产品快5-10倍），可在辐照度变化＜1%的窗口期内完成测试，重复测量误差≤±1、5%，而传统仪器（采样时间＞200ms）误差可能达±5%以上。

（五）功能集成：从单一测试到系统诊断

1、IV曲线拟合与故障定位

PROFITEST PV1540支持多组串并联测试，可同时接入2-4个组串，自动识别异常曲线（如热斑导致的“阶梯状”曲线、二极管失效导致的拐点偏移），并生成故障代码（如Code03：串联电阻异常升高），指导运维人员快速定位问题组件。

实测案例：在某光伏电站，通过IV曲线对比发现某组串的Isc较平均低12%，进一步分析Rs升高35%，判断为连接器接触不良，更换后指标恢复正常。

2、数据管理与报告生成

内置8GB存储空间，可保存10万组测试数据，支持按日期、组串编号检索；

通过USB或蓝牙连接手机/平板，实时生成PDF报告，包含IV曲线、STC参数、环境数据等，便于远程运维管理。



（一）产品矩阵与核心参数

型号	PV1500	PV1525-IV	PV1540
电压量程	1500V DC	1500V DC	1500V DC
电流量程	20A DC	25A DC	40A DC
最大功率	30kW	37、5kW	60kW
采样速度	20ms	25ms	20ms
辐照度精度	±3%	±3%	±2%
STC 转换误差	±2、5%	±2、5%	±2%
防护等级	IP65	IP65	IP67



（二）技术突破：超越传统测试仪的三大创新

1、超大电容负载技术

传统测试仪采用电阻负载，在测试大容量组件时，电容充放电会导致电压跌落，影响曲线完整性。PROFITEST系列采用GB/T18210-2000标准电容负载（容量达100mF），可吸收组件的容性电流，使测试电压稳定在±1%以内，尤其适合双玻组件、叠瓦组件等容性较强的新型产品。

2、多通道同步采样

PV1540配备4通道独立ADC，可同时采集电压、电流、辐照度、温度信号，同步误差＜10μs，避免因分时采样导致的相位偏差，确保IV曲线的准确性。

3、智能功率控制（IPC）

通过动态调整负载电阻，使测试电流在0、1-40A范围内连续可调，无需分段切换量程，避免继电器切换带来的机械磨损和接触电阻误差，延长设备寿命。




（一）短期成本考量

基础型（PV1500）：适合中小型电站（组件电流≤15A），单价约8万元，满足日常巡检与故障排查；

升级型（PV1540）：针对大功率组件（电流≤40A）及复杂场景（如多组串并联测试），单价约15万元，适合大型电站与EPC总包商。

（二）长期收益分析

效率提升：以100MW电站为例，PV1540的40A量程可减少50%的组串拆分工作量，搭配20ms采样速度，单日测试量可达500组串（传统设备仅200组串），运维效率提升150%；

误判成本降低：高精度STC转换（误差±2%）可避免因误判导致的组件更换损失。据测算，某电站使用PROFITEST后，年度误判损失从30万元降至5万元以内。

（三）附件与服务体系

标配附件：1500V测试线（耐温125℃）、辐照度传感器（余弦修正≤5%）、温度探头（-40℃~125℃）；

增值服务：提供ISO17025校准证书、定制化培训（含Wagner算法应用）、5年延保服务（标准保修2年）。

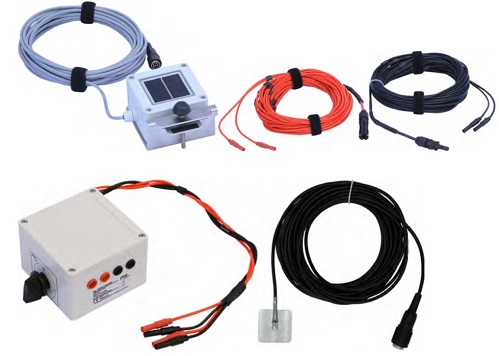

全面的测试附件，可应对各种复杂的现场测试环境一



随着AI与物联网技术的发展，IV曲线测试仪正朝着无人化测试方向演进。PROFITEST系列已预留RS485/LAN接口，可接入电站SCADA系统，实现远程触发测试、数据自动同步。未来，结合无人机搭载测试模块，有望实现“空中扫描+地面测试”的全自动化运维，进一步降低人力成本，提升光伏电站的智能化水平。

结语：精准测量是电站高效运维的基石

在光伏电站的全生命周期管理中，IV曲线测试仪不仅是一台测量工具，更是电站健康状态的“诊断仪”。德国高美测仪PROFITEST系列凭借宽量程覆盖、毫秒级响应、智能算法修正等核心优势，为1500V系统提供了从现场测试到故障诊断的完整解决方案。选型时，建议结合电站规模、组件类型及预算，优先选择具备高安全等级、动态环境适应能力及长期技术支持的产品，以确保测量数据的可靠性，为电站的高效运维和收益保障奠定基础。
