如何使用手持隔离示波表(变压器综合测试仪)，找到电气故障源头？

在电气故障排查的过程中，工程师们就像侦探一样，需要从设备的各种表现中抽丝剥茧，通过多个测试点的数据逐一排查，甚至需要扩大调查范围，检查上游供电的电能质量，从而侦破各个潜在的影响因素，最终定位故障。在这个过程中，示波表成为了工程师们最有力的助手之一。其小巧便利的设计外形、高带宽以及高采样率，使得工程师们能够清晰地看到电力波形的真实状态。通过波形分析，不仅可以掌握电的变化状态，更能在故障出现时及时找到问题根源。


案例一：神秘的跳闸

问题背景：
在某电力电子实验室，每当使用新采购的台式示波器测量负载两端电压时，整个实验室的电路就会跳闸。工程师们排查了实验台和电路，并未发现故障。奇怪的是，使用Fluke190示波器就能正常测量。
现场情况：
1. 实验室供电电源没有接地。
2. 实验台没有额外强制接地。
3. 实验进行时会有明显的大电压变化。
4. 新示波器由实验室电压供电时会跳闸，由实验台供电时则不会跳闸。
解决方案：

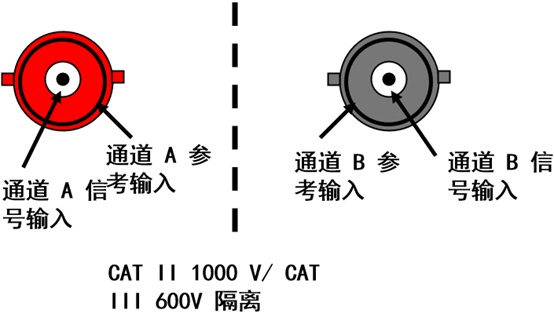

经过福禄克工程师的现场分析，发现问题的原因是实验台是浮地的，而新购的示波器没有做过隔离处理。在测试时，示波器通过地线造成了负载高压对地短路。而Fluke190III示波表则经过了隔离处理，无论通道间还是通道和USB间都完全隔离。因此，在测量多路高压时，选择Fluke 190III示波表既正确又安全。它可覆盖从mV到kV量程的各种应用，用户能够实现从微电子到重型高压电气应用的测量。



案例二：不断烧毁的新电机

问题背景：
某公司购置了2台355kW的变频电机，新机交付15天后就烧毁了一台，隔天又烧毁了一台。厂家更换两台新机后，2天内又烧毁了一台。是电机质量不过关，还是变频器问题？是谐波过大还是过电压导致？
现场情况：

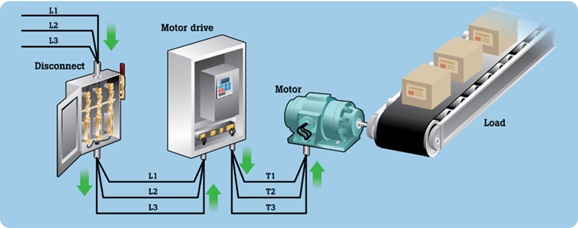

电机的额定电压是1140V，两台电机由一台变频器驱动，每次都是远端的那台先烧毁。
解决方案：
变频电机的故障排查是个复杂的过程，需要分析整个控制过程中的每个点。MDA550III电机驱动分析仪是最适合这个案例的工具。它最大的优势是引导式菜单，依据仪器提示即可完成测试，测量过电压、轴电压等参数易如反掌。


首先，通过分析变频器输出电压和电机输入电压，发现变频器输出是正常的，而电机输入端存在过冲电压。现场是1140V的电机，最大冲击电压限制为3840V。测试结果虽然存在过冲电压，但最高为3700V，并未超过电机的绝缘耐受范围。因此，初步结论是电机质量不合格。当然，也存在着运行工况不典型的可能，需要更多的测试才能得到令厂家信服的结论。

通过以上两个案例，我们可以看到手持隔离示波表在电气故障排查中的重要作用。它不仅能够帮助工程师们快速定位故障，还能提供准确的数据支持，为后续的维修和更换工作提供有力保障。
