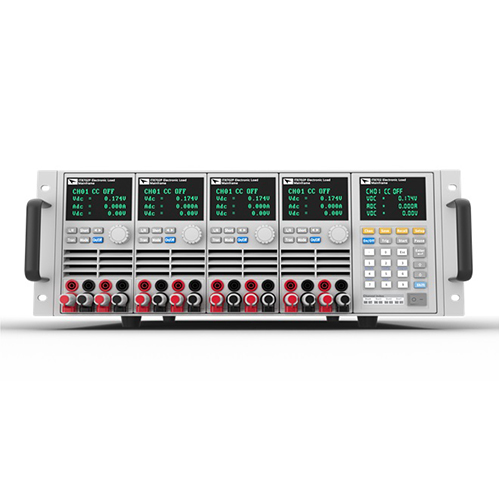

艾德克斯IT8733P多路直流可编程电子负载是一款高性能、多功能的测试设备，广泛应用于电源、电池、逆变器等多种电子设备的测试领域。其面板设计直观易用，提供了丰富的功能和操作选项，以满足不同测试需求。以下是对IT8733P面板功能的详细介绍。


一、面板布局概览

IT8733P的面板布局紧凑而合理，主要包括显示屏、功能按键、旋钮以及各类接口等。显示屏用于实时显示负载的工作状态、电压、电流、功率等关键参数；功能按键提供了多种操作模式和控制功能；旋钮用于精确调节参数值；而各类接口则支持外部连接和远程控制。


二、艾德克斯IT8733P显示屏功能

IT8733P的显示屏采用高亮度VFD技术，能够清晰显示当前的工作模式、电压、电流、功率等参数。用户可以通过显示屏快速了解负载的工作状态，并根据需要进行调整。显示屏还支持多种语言显示，方便不同国家和地区的用户使用。


三、功能按键介绍

1、On/Off键
功能：控制负载的输入状态。按下此键可以开启或关闭负载的输入，从而进行加载或卸载操作。
操作：在需要加载测试时，按下On/Off键开启负载输入；测试完成后，再次按下此键关闭负载输入。
2、Mode键
功能：切换负载的工作模式。IT8733P支持定电流(CC)、定电压(CV)、定电阻(CR)和定功率(CW)等多种工作模式，用户可以根据测试需求选择合适的模式。
操作：按下Mode键后，通过上下方向键选择所需的工作模式，然后按Enter键确认。
3、Tran键
功能：进入动态测试模式。在动态测试模式下，负载可以在两种设定值之间周期性地切换，以模拟电源的动态特性。
操作：按下Tran键后，通过显示屏设置A/B两个设定值及切换时间等参数，然后开始动态测试。
4、List键
功能：进入顺序操作(List)模式。在List模式下，用户可以编辑复杂的电流变化模式，并与内部或外部信号同步。
操作：按下List键后，通过显示屏编辑多步的电流变化序列，包括每步的电流值、持续时间等参数，然后保存顺序文件并在测试时调用。
5、Trig键
功能：触发功能。用于同步触发被测仪器，实现与外部设备的联动测试。
操作：设置触发源（如前面板触发、外部触发信号等），然后按下Trig键进行触发操作。
6、Setup键
功能：进入设置界面，对负载的各项参数进行配置。
操作：按下Setup键后，通过显示屏选择需要配置的参数项，如电压量程、电流量程、保护设置等，然后进行设置和调整。
7、Short键
功能：短路测试功能。在测试过程中，按下Short键可以使负载在输入端模拟一个短路电路，以测试电源在短路条件下的性能。
操作：在需要进行短路测试时，按下Short键即可。测试完成后，再次按下Short键退出短路测试模式。



四、旋钮功能

IT8733P的旋钮用于精确调节参数值。用户可以通过旋转旋钮来微调电压、电流、电阻或功率等参数值。旋钮顺时针旋转增大值，逆时针旋转减小值。在调节过程中，显示屏会实时显示当前的参数值变化情况，方便用户进行精确调整。


五、接口功能

IT8733P提供了多种接口以支持外部连接和远程控制。其中包括RS232、USB和Ethernet等通讯接口以及模拟量输入输出接口等。用户可以通过这些接口将负载与计算机或其他外部设备连接起来，实现远程控制和数据交换等功能。
RS232接口：用于与计算机进行串行通讯，传输测试数据和控制命令。
USB接口：提供更快的数据传输速度和更方便的连接方式，支持即插即用功能。
Ethernet接口：支持网络连接功能，可以通过网络对负载进行远程监控和控制。
模拟量输入输出接口：用于连接外部传感器或执行器，实现更复杂的测试和控制功能。


六、高级功能介绍

1、动态测试功能
动态测试功能允许负载在两种设定值之间周期性地切换以模拟电源的动态特性。用户可以根据需要设置A/B两个设定值及切换时间等参数来进行动态测试。测试过程中，显示屏会实时显示电压、电流等参数的变化情况供用户参考。
2、顺序操作(List)功能
顺序操作功能允许用户编辑复杂的电流变化模式并与内部或外部信号同步。用户可以通过显示屏编辑多步的电流变化序列包括每步的电流值、持续时间等参数然后保存顺序文件并在测试时调用该文件进行自动测试。
3、触发功能
触发功能允许负载与外部设备实现联动测试。用户可以设置触发源和触发条件以同步触发被测仪器进行测试。触发源可以是前面板触发、外部触发信号等而触发条件可以是触发电压、触发电流等参数值的变化情况。
4、保护功能
IT8733P提供了多种保护功能以确保测试过程中的安全性。包括过压保护(OVP)、过流保护(OCP)、过功率保护(OPP)等。当检测到相关参数超过设定的阈值时负载将自动触发保护机制并停止测试以避免对设备造成损害。


七、注意事项

1. 在操作IT8733P时请务必遵守相关的安全操作规程以防止发生意外事故。
2. 在进行测试前请确保已正确连接电源线和测试线并检查电源电压是否符合负载的工作要求。
3. 在调节参数值时请使用旋钮进行微调以避免因参数设置不当而导致的测试误差或设备损坏。
4. 在使用触发功能时请确保已正确设置触发源和触发条件以避免误触发或无法触发的情况。
5. 定期对IT8733P进行校准和维护以确保其准确性和可靠性。

通过以上对艾德克斯IT8733P多路直流可编程电子负载面板功能的详细介绍相信您已经对该设备有了更深入的了解。在实际应用中您可以根据具体测试需求灵活运用这些功能来提高测试效率和准确性。欢迎与我们进行技术交流,我司有各种型号功率分析仪以便客户选购。
