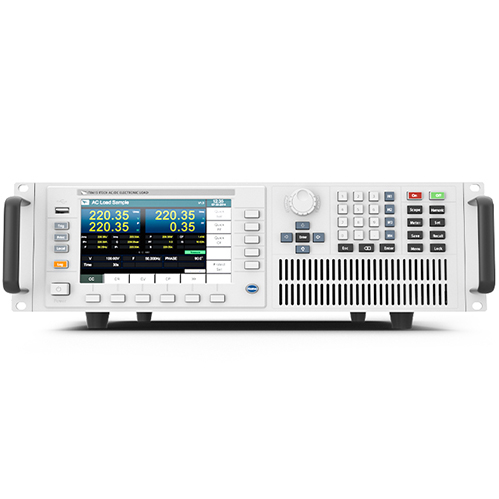

艾德克斯IT8628可编程交直流电子负载技术规格
艾德克斯IT8628可编程交直流电子负载(功率分析仪)是一款功能强大、性能卓越的测试设备，专为满足现代电源供应器、电池组、不间断电源（UPS）、太阳能逆变器及电动汽车充电站等设备的测试需求而设计。其技术规格涵盖了多个方面，包括基本规格、交流规格、直流规格、动态响应、保护特性、环境适应性以及接口与通讯等，为用户提供了全面、详细的参数信息。以下是关于IT8628可编程交直流电子负载技术规格的详细解析：
IT8628系列提供了多种功率等级可供选择，以满足不同测试需求。具体型号如IT8628-5002（单通道500V/2A）、IT8628-10001（单通道1000V/1A）等，用户可以根据实际测试需求选择合适的型号。
2. 精度与分辨率
艾德克斯IT8628在电流、电压和功率测量方面具有较高的精度和分辨率。例如，在直流模式下，电流测量精度可达±0.05%RDG+0.05%FS，电压测量精度可达±0.05%RDG+0.02%FS，功率测量精度可达±0.1%RDG+0.1%FS。高分辨率的测量能力确保了测试结果的准确性和可靠性。
3. 显示与操作
IT8628配备了高清晰度的LCD显示屏，能够实时显示测试参数、状态信息和错误信息。同时，设备还提供了简洁明了的操作界面和人性化的菜单设计，使得用户能够轻松进行参数设置和测试操作。
IT8628的交流输入电压范围较宽，能够覆盖多种交流电源标准。例如，在单相交流模式下，输入电压范围可达0V至300VAC（或根据具体型号有所不同）；在三相交流模式下，输入电压范围可达0V至450VAC（线电压）。
2. 输入频率范围
设备的交流输入频率范围也较广，能够模拟多种交流电源频率。例如，在单相交流模式下，输入频率范围可达45Hz至65Hz；在三相交流模式下，输入频率范围可达40Hz至70Hz。
3. 功率因数与谐波
IT8628具备功率因数校正（PFC）功能，能够模拟不同功率因数的负载。同时，设备还支持谐波测试，能够评估电源在谐波负载下的性能表现。
IT8628的直流输入电压和电流范围根据具体型号有所不同。例如，某些型号能够提供高达1000V的直流输入电压和数安培的直流输入电流，满足大功率直流电源测试的需求。
2. 四象限操作
设备支持四象限操作，即能够模拟电源吸收能量（正负载）和释放能量（负负载）的过程。这种四象限操作能力使得IT8628能够更准确地模拟实际负载的复杂变化过程。
IT8628具备快速的动态响应能力，能够模拟负载的瞬态变化。例如，在动态负载测试中，设备能够在毫秒级的时间内实现负载的快速切换和变化，以评估电源在负载突变时的响应速度和稳定性。
2. 负载步进与斜坡
设备支持负载步进和斜坡功能，允许用户以设定的步长或斜率逐渐增加或减少负载。这种功能有助于评估电源在负载渐变过程中的性能表现。
IT8628具备过压保护功能，当输入电压超过设定的阈值时，设备会自动切断负载以保护测试系统不受损坏。
2. 过流保护
设备还具备过流保护功能，当输入电流超过设定的阈值时，同样会自动切断负载以防止电流过大导致设备损坏。
3. 过热保护
为了确保设备在长时间工作过程中的安全性，IT8628还配备了过热保护功能。当设备内部温度过高时，会自动降低功率或关闭设备以防止过热损坏。
IT8628能够在较宽的工作温度范围内正常工作，通常为0°C至40°C（或根据具体型号有所不同）。这种宽温度范围的工作能力使得设备能够适应多种测试环境。
2. 湿度与海拔
设备还具有一定的湿度和海拔适应能力。例如，在相对湿度不超过80%（无凝结）的环境下能够正常工作；同时，在海拔不超过2000米的高原地区也能够保持稳定的性能表现。
IT8628配备了多种通讯接口以满足不同测试需求。例如，设备支持GPIB（IEEE-488）、LAN（LXI C类）、USB和RS-232等接口标准，使得用户能够轻松实现远程控制和数据传输。
2. 远程控制与监控
通过上述通讯接口，用户可以实现对IT8628的远程控制和监控。例如，通过LAN接口，用户可以在局域网或互联网上远程访问设备并获取实时测试数据；通过GPIB接口，用户可以构建自动化测试系统并实现多台设备之间的同步控制和数据交换。
3. 软件支持
艾德克斯为IT8628提供了丰富的软件支持资源。例如，设备支持ITECH LabVIEW VI、ITECH Test Executive等专用测试软件以及第三方测试软件如National Instruments LabVIEW等。这些软件为用户提供了直观的用户界面和强大的测试功能，使得测试过程更加高效和便捷。
一、基本规格
1. 型号与功率IT8628系列提供了多种功率等级可供选择，以满足不同测试需求。具体型号如IT8628-5002（单通道500V/2A）、IT8628-10001（单通道1000V/1A）等，用户可以根据实际测试需求选择合适的型号。
2. 精度与分辨率
艾德克斯IT8628在电流、电压和功率测量方面具有较高的精度和分辨率。例如，在直流模式下，电流测量精度可达±0.05%RDG+0.05%FS，电压测量精度可达±0.05%RDG+0.02%FS，功率测量精度可达±0.1%RDG+0.1%FS。高分辨率的测量能力确保了测试结果的准确性和可靠性。
3. 显示与操作
IT8628配备了高清晰度的LCD显示屏，能够实时显示测试参数、状态信息和错误信息。同时，设备还提供了简洁明了的操作界面和人性化的菜单设计，使得用户能够轻松进行参数设置和测试操作。
二、交流规格
1. 输入电压范围IT8628的交流输入电压范围较宽，能够覆盖多种交流电源标准。例如，在单相交流模式下，输入电压范围可达0V至300VAC（或根据具体型号有所不同）；在三相交流模式下，输入电压范围可达0V至450VAC（线电压）。
2. 输入频率范围
设备的交流输入频率范围也较广，能够模拟多种交流电源频率。例如，在单相交流模式下，输入频率范围可达45Hz至65Hz；在三相交流模式下，输入频率范围可达40Hz至70Hz。
3. 功率因数与谐波
IT8628具备功率因数校正（PFC）功能，能够模拟不同功率因数的负载。同时，设备还支持谐波测试，能够评估电源在谐波负载下的性能表现。
三、直流规格
1. 输入电压与电流范围IT8628的直流输入电压和电流范围根据具体型号有所不同。例如，某些型号能够提供高达1000V的直流输入电压和数安培的直流输入电流，满足大功率直流电源测试的需求。
2. 四象限操作
设备支持四象限操作，即能够模拟电源吸收能量（正负载）和释放能量（负负载）的过程。这种四象限操作能力使得IT8628能够更准确地模拟实际负载的复杂变化过程。
四、动态响应
1. 动态负载变化IT8628具备快速的动态响应能力，能够模拟负载的瞬态变化。例如，在动态负载测试中，设备能够在毫秒级的时间内实现负载的快速切换和变化，以评估电源在负载突变时的响应速度和稳定性。
2. 负载步进与斜坡
设备支持负载步进和斜坡功能，允许用户以设定的步长或斜率逐渐增加或减少负载。这种功能有助于评估电源在负载渐变过程中的性能表现。
五、保护特性
1. 过压保护IT8628具备过压保护功能，当输入电压超过设定的阈值时，设备会自动切断负载以保护测试系统不受损坏。
2. 过流保护
设备还具备过流保护功能，当输入电流超过设定的阈值时，同样会自动切断负载以防止电流过大导致设备损坏。
3. 过热保护
为了确保设备在长时间工作过程中的安全性，IT8628还配备了过热保护功能。当设备内部温度过高时，会自动降低功率或关闭设备以防止过热损坏。
六、环境适应性
1. 工作温度范围IT8628能够在较宽的工作温度范围内正常工作，通常为0°C至40°C（或根据具体型号有所不同）。这种宽温度范围的工作能力使得设备能够适应多种测试环境。
2. 湿度与海拔
设备还具有一定的湿度和海拔适应能力。例如，在相对湿度不超过80%（无凝结）的环境下能够正常工作；同时，在海拔不超过2000米的高原地区也能够保持稳定的性能表现。
七、接口与通讯
1. 通讯接口IT8628配备了多种通讯接口以满足不同测试需求。例如，设备支持GPIB（IEEE-488）、LAN（LXI C类）、USB和RS-232等接口标准，使得用户能够轻松实现远程控制和数据传输。
2. 远程控制与监控
通过上述通讯接口，用户可以实现对IT8628的远程控制和监控。例如，通过LAN接口，用户可以在局域网或互联网上远程访问设备并获取实时测试数据；通过GPIB接口，用户可以构建自动化测试系统并实现多台设备之间的同步控制和数据交换。
3. 软件支持
艾德克斯为IT8628提供了丰富的软件支持资源。例如，设备支持ITECH LabVIEW VI、ITECH Test Executive等专用测试软件以及第三方测试软件如National Instruments LabVIEW等。这些软件为用户提供了直观的用户界面和强大的测试功能，使得测试过程更加高效和便捷。
