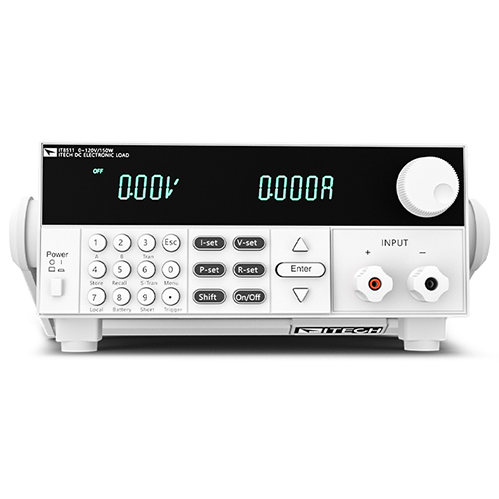

艾德克斯IT8514B直流可编程电子负载(功率分析仪)是一款功能强大的测试设备，其通讯接口的设计使得用户能够通过多种方式与外部设备或计算机进行通信，从而实现远程控制和数据交换。以下是对IT8514B直流可编程电子负载通讯接口的详细介绍。


一、通讯接口概述

IT8514B直流可编程电子负载提供了丰富的通讯接口选项，包括RS232、USB以及可选的RS485接口。这些接口使得用户可以根据实际需求选择合适的通讯方式，实现与计算机、其他测试设备或自动化系统的无缝连接。


二、RS232接口

1、接口特性：
IT8514B的RS232接口位于设备后面板，采用标准的DB9连接器。
该接口支持全双工通信，即允许数据同时在两个方向上传输。
通讯速率可配置，支持4800、9600、19200、38400等多种波特率。
2、连接方式：
用户需要使用专门的RS232通讯电缆（如ITE121通讯电缆）将IT8514B与计算机或其他RS232设备连接起来。
通讯电缆的一端连接到IT8514B的DB9接口，另一端连接到计算机的串口或RS232转USB适配器。
3、通讯协议：
IT8514B支持SCPI（Standard Commands for Programmable Instruments）命令集，这是一种广泛应用的仪器控制语言。
用户可以通过发送SCPI命令来控制IT8514B的工作模式、设定值等参数，并获取实时测试数据。


三、USB接口

1、接口特性：
IT8514B的USB接口同样位于设备后面板，采用标准的USB Type B接口。
该接口支持高速数据传输，适用于大量数据的快速交换。
2、连接方式：
用户需要使用专门的USB通讯电缆（如ITE122通讯电缆）将IT8514B与计算机连接起来。
通讯电缆的一端连接到IT8514B的USB接口，另一端连接到计算机的USB端口。
在使用USB接口前，用户需要安装ITE122通讯模块配套的USB驱动程序，以便计算机能够正确识别IT8514B设备。
3、通讯协议：
与RS232接口类似，IT8514B的USB接口同样支持SCPI命令集。
用户可以通过计算机上的测试软件或自定义程序发送SCPI命令来控制IT8514B。



四、RS485接口（可选）

1、接口特性：
RS485接口是一种差分传输接口，具有较远的通信距离和较强的抗干扰能力。
IT8514B提供RS485接口作为可选配置，以满足特殊通信需求。
2、连接方式：
用户需要选购ITE123通讯盒和RS485RS232转换电缆来实现RS485接口的连接。
将ITE123通讯盒的一端连接到IT8514B的DB9接口，另一端通过RS485RS232转换电缆连接到RS485网络或设备。
3、通讯协议：
RS485接口同样支持SCPI命令集或其他自定义通信协议。
用户需要根据实际通信环境和设备要求配置合适的通信参数和协议。


五、通讯设置与配置

1、波特率设置：
用户可以通过IT8514B的前面板菜单或计算机上的测试软件来设置通讯波特率。
确保IT8514B与连接设备之间的波特率设置一致，以避免通信失败。
2、数据位与停止位：
IT8514B默认使用8个数据位和1个停止位进行通信。用户可以根据实际需求调整这些参数以匹配连接设备的通信要求。
3、校验位设置：
IT8514B支持无校验、偶校验和奇校验三种校验方式。用户需要根据连接设备的通信协议选择合适的校验方式。
4、地址设置：
在多设备通信场景中，用户需要为IT8514B设置一个唯一的地址以便区分不同设备。
地址设置可通过前面板菜单或计算机上的测试软件完成。


六、通讯接口的应用场景

1、远程控制与监控：
用户可以通过计算机上的测试软件或远程控制系统发送命令来控制IT8514B的工作模式和设定值等参数。
同时可以实时监控IT8514B的测试数据和工作状态，提高测试效率和准确性。
2、自动化测试系统集成：
IT8514B的通讯接口使得其能够轻松集成到自动化测试系统中。
通过与其他测试设备或自动化控制系统的通信协作，实现复杂测试流程的自动化执行和数据共享。
3、数据记录与分析：
用户可以将IT8514B的测试数据实时传输到计算机上进行记录和分析。
利用专业的数据分析软件对测试数据进行处理和分析，以获取更深入的测试结果和洞察。


七、总结

艾德克斯IT8514B直流可编程电子负载提供了多种通讯接口选项，包括RS232、USB以及可选的RS485接口。这些接口使得用户能够灵活地选择通信方式，实现与计算机、其他测试设备或自动化系统的无缝连接。通过合理的通讯设置和配置，用户可以充分利用IT8514B的远程控制和监控功能，提高测试效率和准确性。同时，这些通讯接口也为IT8514B在自动化测试系统集成和数据记录与分析方面的应用提供了有力支持。欢迎与我们进行技术交流,我司有各种型号电子负载以便客户选购。
