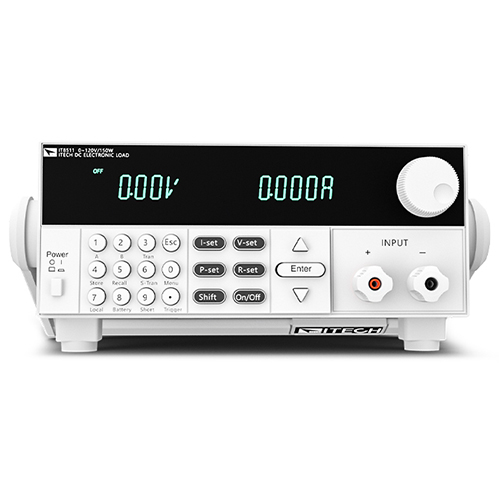

艾德克斯IT8512直流可编程电子负载(功率分析仪)是一款功能强大、精度高的测试设备，专为满足各种直流电源设备的测试需求而设计。其中，定态操作模式是IT8512的核心功能之一，它允许用户设定特定的负载条件，如恒流、恒压、恒功率或恒电阻，以模拟实际工作中的负载情况，从而全面评估被测电源的性能。以下是对艾德克斯IT8512直流可编程电子负载定态操作模式功能的详细探讨。


一、定态操作模式概述

定态操作模式是指电子负载在测试过程中保持设定的负载条件不变，以稳定的负载状态对被测电源进行测试。在IT8512中，定态操作模式包括恒流模式、恒压模式、恒功率模式和恒电阻模式，每种模式都有其特定的应用场景和测试需求。


二、恒流模式功能

1、功能描述：
恒流模式下，艾德克斯IT8512将保持设定的负载电流不变，无论被测电源的输出电压如何变化，负载电流都将保持在预设值。这使得用户可以精确控制负载电流，以评估被测电源在不同电流条件下的性能。
2、应用场景：
电源供应器的效率测试：通过设定不同的负载电流，可以测量电源供应器在不同负载条件下的效率。
电池组的放电测试：在恒流模式下，可以精确测量电池组的放电容量和放电时间。
过流保护测试：通过设定超过电源供应器额定电流的负载，可以测试其过流保护动作是否及时、准确。
3、操作要点：
设定负载电流值：通过设备界面或编程接口设定所需的负载电流。
监控输出电压：在测试过程中，监控被测电源的输出电压，以确保其在设定负载电流下的稳定性。
记录测试数据：使用设备内置的数据记录功能，实时记录测试过程中的关键数据，如输出电压、负载电流和功率等。


三、恒压模式功能

1、功能描述：
恒压模式下，IT8512将保持设定的负载电压不变，无论被测电源的输出电流如何变化，负载电压都将保持在预设值。这使得用户可以精确控制负载电压，以评估被测电源在不同电压条件下的性能。
2、应用场景：
电源供应器的稳压性能测试：通过设定不同的负载电压，可以测量电源供应器在不同负载条件下的稳压性能。
过压保护测试：在恒压模式下逐渐增加电压，可以测试电源供应器的过压保护功能。
太阳能逆变器的并网测试：作为直流侧负载，可以模拟不同的光照条件，测试逆变器的并网性能和稳定性。
3、操作要点：
设定负载电压值：通过设备界面或编程接口设定所需的负载电压。
监控输出电流：在测试过程中，监控被测电源的输出电流，以确保其在设定负载电压下的稳定性。
注意安全保护：在恒压模式下，应确保被测电源的输出电流不会超过其额定值，以避免对电源和设备造成损害。


四、恒功率模式功能

1、功能描述：
恒功率模式下，IT8512将保持设定的负载功率不变。这意味着无论被测电源的输出电压或电流如何变化，负载功率都将保持在预设值。这对于评估被测电源在恒定功率负载下的性能非常有用。
2、应用场景：
电源供应器的功率稳定性测试：通过设定恒定的负载功率，可以测量电源供应器在长时间运行下的功率稳定性。
燃料电池的性能测试：燃料电池的输出特性受负载影响较大，恒功率模式可以模拟实际负载情况，评估燃料电池的性能表现。
3、操作要点：
设定负载功率值：通过设备界面或编程接口设定所需的负载功率。
监控输出电压和电流：在测试过程中，同时监控被测电源的输出电压和电流，以确保其在设定负载功率下的稳定性。
注意散热问题：在恒功率模式下，由于负载功率恒定，可能会产生较大的热量，因此应确保设备具有良好的散热性能。


五、恒电阻模式功能

1、功能描述：
恒电阻模式下，IT8512将模拟一个固定的电阻值，无论被测电源的输出电压如何变化，负载电阻都将保持在预设值。这使得用户可以模拟实际电路中的电阻负载，以评估被测电源的性能。
2、应用场景：
电源供应器的负载调整率测试：通过设定不同的负载电阻值，可以测量电源供应器在不同负载条件下的负载调整率。
电池组的内阻测试：利用恒电阻模式，可以通过测量电池组在负载突变时的电压变化来计算其内阻。
3、操作要点：
设定负载电阻值：通过设备界面或编程接口设定所需的负载电阻。
监控输出电压和电流：在测试过程中，同时监控被测电源的输出电压和电流，以计算实际负载电阻值，并与设定值进行比较。
注意电阻值的准确性：恒电阻模式下，应确保设定的电阻值准确，以避免对测试结果产生误差。

六、定态操作模式的综合应用
在实际测试中，IT8512的定态操作模式可以单独使用，也可以组合使用。例如，在电源供应器的综合性能测试中，可以先使用恒流模式测试其效率，然后使用恒压模式测试其稳压性能，最后使用恒功率模式测试其功率稳定性。这样可以全面评估被测电源在不同负载条件下的性能表现。

七、结论
艾德克斯IT8512直流可编程电子负载的定态操作模式功能强大、灵活多样，能够满足各种直流电源设备的测试需求。通过精确控制负载电流、电压、功率和电阻等参数，用户可以全面评估被测电源的性能表现。同时，IT8512还支持远程控制与监控、数据记录与分析等高级功能，进一步提高了测试的便捷性和灵活性。欢迎与我们进行技术交流,我司有各种型号电子负载以便客户选购。
