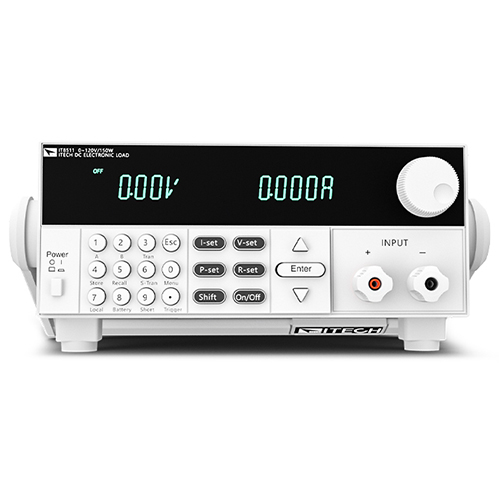

艾德克斯IT8512C直流可编程电子负载(功率分析仪)是一款功能强大、精度高的测试设备，专为满足各种直流电源设备的测试需求而设计。其具备的可编程性和高精度特性，使得用户能够灵活设置测试条件，并精确测量和分析被测电源的性能。以下是对艾德克斯IT8512C直流可编程电子负载测试操作的详细解析。


一、测试前准备

在进行测试之前，需要做好以下准备工作：
1、设备连接：
将IT8512C直流可编程电子负载与被测电源正确连接。确保连接线的规格和极性正确，以避免损坏设备或造成安全隐患。
如果需要远程控制和监控，还需将设备通过USB、LAN或GPIB等接口与计算机连接。
2、参数设置：
根据测试需求，通过设备前面板或远程编程接口设置测试参数，如负载模式（恒流、恒压、恒功率、恒电阻）、负载值、测试时间等。
检查并确认所有设置参数无误，以避免测试过程中出现误差或意外情况。
3、安全保护：
确保被测电源的输出电流和电压不会超过IT8512C的额定负载范围，以避免对设备造成损害。
在测试过程中，应密切关注设备的运行状态和测试数据，以便及时发现并处理异常情况。


二、测试操作

1. 恒流模式测试

在恒流模式下，IT8512C将保持负载电流恒定。以下是恒流模式测试的操作步骤：
（1）设置负载电流：
通过设备前面板或远程编程接口设置所需的负载电流值。
确认设置无误后，启动测试。
（2）监控输出电压：
在测试过程中，密切监控被测电源的输出电压，以确保其在设定负载电流下的稳定性。
如果输出电压波动较大，应检查被测电源的性能或调整负载电流值。
（3）记录测试数据：
利用IT8512C的数据记录功能，实时记录测试过程中的关键数据，如输出电压、负载电流和功率等。
测试结束后，将数据导出至计算机进行进一步分析。


2. 恒压模式测试

在恒压模式下，IT8512C将保持负载电压恒定。以下是恒压模式测试的操作步骤：
（1）设置负载电压：
通过设备前面板或远程编程接口设置所需的负载电压值。
确认设置无误后，启动测试。
（2）监控输出电流：
在测试过程中，密切监控被测电源的输出电流，以确保其在设定负载电压下的稳定性。
如果输出电流异常，应检查被测电源的性能或调整负载电压值。
（3）安全保护：
在恒压模式下，应确保被测电源的输出电流不会超过其额定值，以避免对电源和设备造成损害。


3. 恒功率模式测试

在恒功率模式下，IT8512C将保持负载功率恒定。以下是恒功率模式测试的操作步骤：
（1）设置负载功率：
通过设备前面板或远程编程接口设置所需的负载功率值。
确认设置无误后，启动测试。
（2）监控输出电压和电流：
在测试过程中，同时监控被测电源的输出电压和电流，以确保其在设定负载功率下的稳定性。
如果输出电压或电流异常波动，应检查被测电源的性能或调整负载功率值。
（3）散热管理：
在恒功率模式下，由于负载功率恒定，可能会产生较大的热量。因此，应确保设备具有良好的散热性能，以避免过热对设备造成损害。


4. 恒电阻模式测试

在恒电阻模式下，IT8512C将模拟一个固定的电阻值。以下是恒电阻模式测试的操作步骤：
（1）设置负载电阻：
通过设备前面板或远程编程接口设置所需的负载电阻值。
确认设置无误后，启动测试。
（2）监控输出电压和电流：
在测试过程中，同时监控被测电源的输出电压和电流，以计算实际负载电阻值，并与设定值进行比较。
如果实际负载电阻值与设定值有较大偏差，应检查被测电源的性能或调整负载电阻值。
（3）电阻值准确性：
在恒电阻模式下，应确保设定的电阻值准确，以避免对测试结果产生误差。同时，应注意电阻值的范围，确保其在设备的额定负载范围内。



三、测试后处理

测试结束后，需要进行以下后处理工作：
1、数据分析：
将测试数据导出至计算机，利用专业的数据分析软件进行进一步处理和分析。
根据分析结果，评估被测电源的性能表现，如效率、稳压性能、负载调整率等。
2、设备校准：
定期对IT8512C进行校准，以确保其测试结果的准确性和可靠性。
校准过程中，应遵循设备手册中的指导步骤，并使用标准校准源进行校准。
3、设备维护：
定期对IT8512C进行清洁和维护，以保持其良好的运行状态。
检查设备连接线、接口等部件是否完好，如有损坏应及时更换。
4、测试报告：
根据测试数据和分析结果，编写详细的测试报告。
测试报告应包括测试目的、测试条件、测试数据、分析结果和结论等内容。

艾德克斯IT8512C直流可编程电子负载的测试操作涉及多个步骤和环节，需要用户仔细准备、正确操作并妥善处理测试数据。通过遵循上述操作步骤和注意事项，用户可以充分利用IT8512C的功能和优势，全面评估被测电源的性能表现，为电子产品的研发和生产提供有力的支持。欢迎与我们进行技术交流,我司有各种型号电子负载以便客户选购。
