在选择合适的测试设备时，我们常常面临着挑战。其中电阻器作为电子电路中既基础又不可或缺的元件，其种类繁多，特性各异，那该如何选择合适的测试仪器呢？

一、电阻器的基本概念

电阻器是一种用于阻碍电流流动的电子元件(测试仪器)，其性能主要由电阻值来衡量，单位通常为欧姆（Ω）。电阻值的大小决定了电流通过该元件时的难易程度。根据欧姆定律，通过导体的电流与导体两端的电压成正比，比例常数即为电阻，公式表达为I=U/R。


二、电阻器的主要功能

电阻器在电路中发挥着多种重要作用，包括限流、分流、降压、分压、以及作为负载与电容器配合构成滤波器等。此外，它还能实现阻抗匹配，确保电路的稳定运行。
举例：
▲ 限流：在电路中串联电阻器，以限制通过特定元件的电流大小。
▲ 滤波：与电容器并联，构成滤波电路，去除信号中的杂波。


三、电阻器的种类及特点

电阻器种类繁多，各具特色，以下是几种常见的电阻器及其特点：

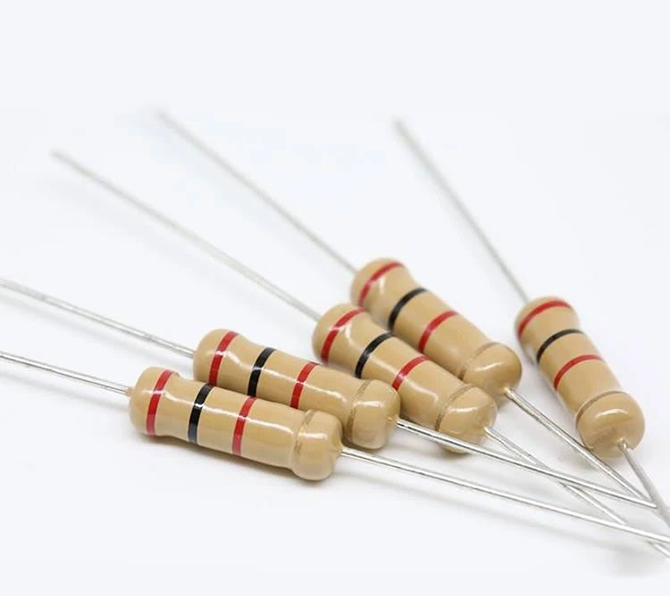

1. 碳膜电阻器（RT）：以结晶碳沉积在陶瓷棒骨架上制成，具有稳定性好、高频特性佳、阻值范围宽、价格低廉等特点，但精度相对较低，广泛应用于各种电路。
2. 金属膜电阻器（RJ）：采用真空蒸发法将合金材料蒸镀于陶瓷棒骨架表面，性能优于碳膜电阻器，常用于仪器仪表及通讯设备中。
3. 金属氧化膜电阻器（RY）：在绝缘棒上沉积金属氧化物制成，高温下稳定，耐热冲击，负载能力强，适用于高温环境。
4. 线绕电阻器（RX）：用高阻合金线绕在绝缘骨架上，并涂有耐热绝缘层，具有低温度系数、高精度、稳定性好、耐热耐腐蚀等特点，适用于精密大功率电阻需求，但高频性能较差。
5. 金属玻璃釉膜电阻器（RI）：将金属粉和玻璃釉粉混合后印刷在基板上，耐潮湿、高温，温度系数小，主要应用于厚膜电路。
6. 贴片电阻（SMT）：采用玻璃釉材料高温烧结而成，电极使用银钯合金浆料，体积小、精度高、稳定性好、高频性能好，广泛应用于手机、MP3等便携式设备中。


四、电阻器的标注方法

电阻器的标称阻值和允许偏差通常直接标注在电阻体上，标注方法主要有三种：直标法、数码法和色环法。
▲ 直标法：直接标注电阻值和单位，如“4.7Ω”或“7.5kΩ”。
▲ 数码法：用三位数字表示阻值，常用于片状电阻。
▲ 色环法：通过颜色环来识别阻值，有特定的颜色编码规则，如棕代表1、红代表2、橙代表3等。


五、电阻测试仪器选型

为满足不同电阻测试需求，市场上有多种专业的电阻测试仪器可供选择。以下是部分型号介绍：
1. TH2515直流低电阻测试仪：适用于继电器接触电阻、接插件接插电阻等低电阻测试，测试范围覆盖0.1μΩ至110MΩ，精度高，显示清晰，支持数据通讯和远程控制。
2. TH2692绝缘电阻测试仪：用于半导体材料、晶体管等绝缘电阻测试，可调电压至1000V，电阻测试范围宽，测量速度快，支持中英文界面和文件存储切换。
3. TH2690系列高阻计：专为高阻值材料设计，如半导体、纳米材料等，内置1000V电压源，支持高达1000PΩ的电阻测量，满足高精度测量需求。

同惠电子自1994年成立以来，始终专注于测试仪器的研发与生产，致力于为用户提供精准、可靠的测试解决方案。极仪银飞有同惠电子各种型号工具及配件，欢迎各位朋友来电咨询。
