电能质量知识课堂：新职业电能质量管理员快速入门

欢迎来到电能质量知识课堂！本课堂旨在帮助您快速入门，深入了解电能质量这一重要领域。作为新时代的电力和电气设备的守护者，您将了解到电能质量不仅是电力供应稳定与否的关键，更是保障各类电气设备正常运行、延长使用寿命的重要因素。


一、电压：电力系统的“血压”和“纯度”

若将电力系统比作人体的血液循环，电压就是推动“血液”（电能）流动的“压力”。电压由发电厂（心脏）产生电位差，驱动电流流向用电设备（器官）。电压越高，推动电子做功的能力越强。

电压的四大核心参数
1、电压幅值：电压的有效值（RMS值），单位是伏特（V）。相电压（Up n）指单相线路对中性线的电压，如家庭220V；线电压（Up p）指三相线路间的电压，如工业380V。

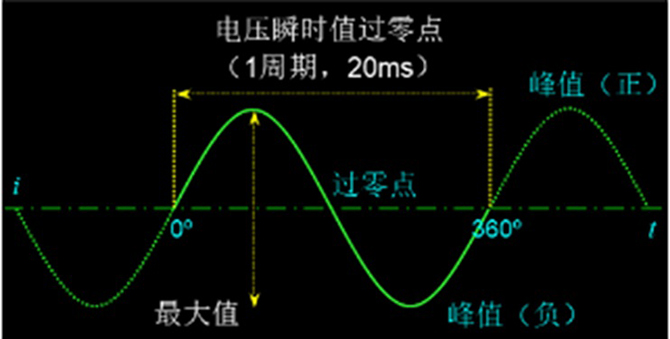

2、电压峰值：分为正峰值、负峰值及峰峰值，标准正弦波峰值为有效值的√2倍。
3、波形因数（CF值）：反映电压波形尖锐程度，标准正弦波为1.414。CF值过高可能导致设备绝缘击穿。
4、交直流分类：交流（AC）电压是上下均匀波动的正弦波，方向周期性变化（中国50Hz）；直流（DC）电压方向恒定，多用于电池、电子设备等。


电压等级与应用
输电电压等级：
特高压（UHV）：交流1000 kV，用于跨区域骨干电网；直流±800 kV、±1100 kV，用于超远距离输电。
超高压（EHV）：交流750 kV（西北电网）、500 kV（全国通用）；直流±500 kV、±660 kV。
配电电压等级：
高压配电：110 kV、35 kV，用于城市主网架、大型工业园区供电。
中压配电：10 kV、20 kV（部分试点城市），用于城市配电网主干线路。
低压配电：380 V（三相）、220 V（单相），用于家庭、商铺、小型企业终端用电。


二、电压质量：电网健康的“体检报告”

电压质量是衡量电网供电是否“健康”的重要指标，包括电压幅值是否稳定在标称范围内、是否无异常波动或污染（谐波）等。

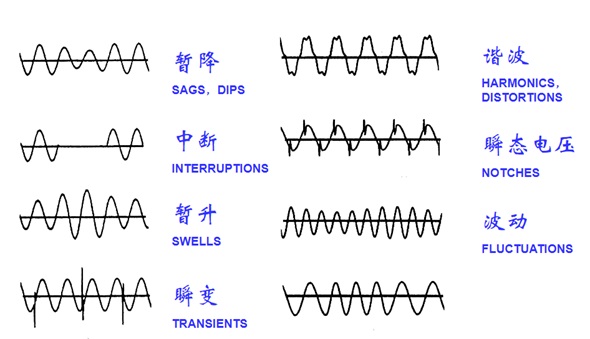

电压质量的衡量标准
1、电压偏差：实际电压与额定值的差异。根据GB/T 12325 2008，不同电压等级有不同的偏差限值。
2、电压波动：短时频繁变化，影响设备正常运行。
3、电压暂降/骤升/中断：可能导致设备宕机或重启。
4、谐波畸变：波形畸变，可能引发设备过热或误动作。
5、瞬变电压：微秒级过电压，可能击穿设备绝缘。
6、三相不平衡：单相负载分配不均，影响电网稳定性。


电压质量差的危害
对电网：设备过载、线路损耗增加、谐振风险等。
对用电设备：敏感设备宕机、电机变压器绝缘老化加速、电子元件寿命缩短等。


三、如何守护电压质量？

1、定期“体检”：使用便携式电能质量测试仪监测关键设备接入点电压，实时记录数据并生成合规性报告。
2、对症下药：根据监测结果采取相应措施，如加装自动调压器、有源滤波器，调整变压器分接头等。


结语

电压质量是电力系统的“生命线”，直接影响设备寿命、生产安全与经济效益。了解国家标准、掌握监测手段，早发现、早治理，才能确保电力系统的稳定运行。极仪银飞有福禄克各种型号工具及配件，欢迎各位朋友来电咨询。
