背景：随着新能源汽车产业的快速发展，充电桩作为其重点配套设施，受到国家政策的支持，因此国家对加快充电基础设施建设提出了明确的要求和目标。截至2024年9月底，全国电动汽车充电设施总数达到1143.3万台，同比增长近50%。从增量来看，2024年1月至9月，中国电动汽车充电设施新增 283.7万台，月均增长31.5万台。 充电桩现场验证具有重要意义，关系到保证充电桩的质量安全、提高充电效率、满足行业的监管需求、促进行业的可持续发展、增强公众信任。充电桩的现场校验需要依靠交直流充电桩现场校验仪来完成，而校验仪的校验可以保证自身测量的准确性，从而保证充电桩检测结果的可靠性，这对于评价充电效率非常重要， 充电桩的安全性和兼容性。充电桩现场校验仪概述
1、充电桩现场校验仪工作原理：充电桩现场校验仪通过测量充电桩的电压、电流、功率、电能等电气参数来判断性能状态。这些测量是评估充电站充电效率、稳定性和安全性的重要依据。同时，它处理和分析测量数据，通过与预设阈值进行比较来诊断充电站中可能存在的故障。2、充电桩现场校验仪关键功能点
交直流电能测量：精度满足1级、2级充电桩（机）现场检定要求。
直流纹波测量：准确测量并显示直流输出中的交流纹波分量，这对于评估充电器的稳定性至关重要。
谐波测量：用于电源质量差导致充电桩无法充电、间歇性充电、突然异常停止充电等各种场合，快速排除故障。
功率波形显示：实时显示和记录充电过程中的电压、电流、功率和能量波形，帮助用户直观地了解充电过程并诊断潜在问题。
环境温度测量：内置温度传感器可以准确测量现场的环境温度，并相应地对测量结果进行必要的修正，以提高测量精度。
时钟校验功能：内置GPS时钟模块，确保设备时间准确，可与充电器北京时间对齐，方便时间同步和数据记录。
充电桩现场校验仪通过对充电站的电气参数进行精确测量和分析，结合多种功能和特性，对充电站的性能、安全性和互操作性进行综合评估。
充电桩现场校验仪涉及的检定规程

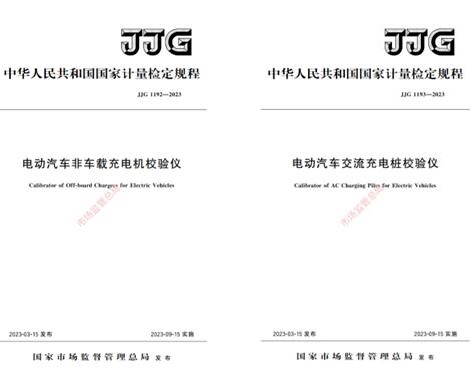

JJG1192-2023《电动汽车非车载充电机校验仪》适用范围：适用于电动汽车非车载充电机校验仪的首次检定、后续检定、使用中检查。检定项目：外观及通电检查、交流耐电压、电能误差、极限工作误差、电能测量重复性、监视单元示值误差、时钟时刻误差。
JJG1193-2023《电动汽车交流充电桩校验仪》适用范围：适用于电动汽车交流充电桩校验仪的首次检定、后续检定、使用中检查。检定项目：外观及通电检查、绝缘电阻、交流耐电压、电能误差、极限工作误差、电能测量重复性、监视单元示值误差、时钟时刻误差。
JJG1193-2023《电动汽车交流充电桩校验仪》适用范围：适用于电动汽车交流充电桩校验仪的首次检定、后续检定、使用中检查。检定项目：外观及通电检查、绝缘电阻、交流耐电压、电能误差、极限工作误差、电能测量重复性、监视单元示值误差、时钟时刻误差。
福禄克充电桩现场校准器验证解决方案要做好充电桩现场校准器的验证工作，选择合适的校准仪器就显得尤为重要。作为世界领先的仪器制造商之一，福禄克为用户打造了完整的解决方案：借助多产品校准器 5560A，可以完成现场校准器的直流电压 （DCV）、交流电压 （ACV） 和直流电源的验证，以及 AUX V、AUX I、 CC1、CC2电压、纹波等辅助项目。

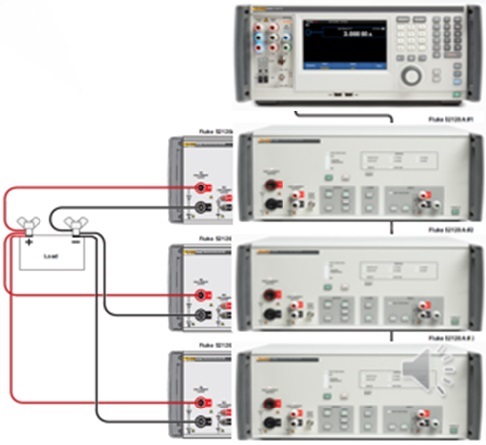

1、52120A跨阻放大器通过专用接口连接到5560A，可实现1至3个单元的闭环控制，有效地将电流范围从120A扩展到360A。结合八位半万用表8588A和标准电流传感器 （DCCT），可满足直流电 （DCI）、交流电 （ACI） 和直流电能的检定要求。
23、采用谐波功率标准源6105A，可验证交流电能和谐波测量功能。
福禄克的现场校准器 6648A/6658A配备了一个标准时钟输出端口，允许使用频率计数器验证参考时钟。Fluke5560A是所用校准仪器中最新的高性能多产品校准器，具有许多优点，使其成为计量实验室的好的选择。
Fluke5560A5560A可以输出多种信号，包括直流电压、交流电压、直流电流、交流电流、功率、相位等。最大输出电流达到30A，可长时间连续输出，无间歇运行，可满足大电流的校准需求。5560A在所有功能中均具有高精度，可手动和自动校准高达 6.5 位的手持式和桌面数字万用表、钳形表、电子温度计、过程校准器、功率计、相位计、记录仪、数据采集、高达 2.1 GHz 的单通道示波器和其他设备，使其成为许多企业和测量校准机构的好的选择测量标准和标准生成器。
福禄克的81/2位万用表8588A/8558A也是企业和校准机构的好的选择标准数字万用表。8588A/8558A提供业界优秀的1年直流电压精度（2.7 μV/V @95% 置信区间）和优秀的24小时稳定性（0.5 μV/V @95% 置信区间），8588A/8558A能够在短短1秒内产生稳定的8个半读数；模数转换器，采样率高达 5 MS/s，具有非常稳定的直流模拟信号路径，可实现理想的交流真有效值测量性能；通用、直观的用户界面通过 GPIB、USB 或以太网支持至少 100,000 个读数/s@4.5 位/秒，以及仪器内存中的 1500万个读数，从而最大限度地提高测试效率。
1、52120A跨阻放大器通过专用接口连接到5560A，可实现1至3个单元的闭环控制，有效地将电流范围从120A扩展到360A。结合八位半万用表8588A和标准电流传感器 （DCCT），可满足直流电 （DCI）、交流电 （ACI） 和直流电能的检定要求。
23、采用谐波功率标准源6105A，可验证交流电能和谐波测量功能。
福禄克的现场校准器 6648A/6658A配备了一个标准时钟输出端口，允许使用频率计数器验证参考时钟。Fluke5560A是所用校准仪器中最新的高性能多产品校准器，具有许多优点，使其成为计量实验室的好的选择。
Fluke5560A5560A可以输出多种信号，包括直流电压、交流电压、直流电流、交流电流、功率、相位等。最大输出电流达到30A，可长时间连续输出，无间歇运行，可满足大电流的校准需求。5560A在所有功能中均具有高精度，可手动和自动校准高达 6.5 位的手持式和桌面数字万用表、钳形表、电子温度计、过程校准器、功率计、相位计、记录仪、数据采集、高达 2.1 GHz 的单通道示波器和其他设备，使其成为许多企业和测量校准机构的好的选择测量标准和标准生成器。
福禄克的81/2位万用表8588A/8558A也是企业和校准机构的好的选择标准数字万用表。8588A/8558A提供业界优秀的1年直流电压精度（2.7 μV/V @95% 置信区间）和优秀的24小时稳定性（0.5 μV/V @95% 置信区间），8588A/8558A能够在短短1秒内产生稳定的8个半读数；模数转换器，采样率高达 5 MS/s，具有非常稳定的直流模拟信号路径，可实现理想的交流真有效值测量性能；通用、直观的用户界面通过 GPIB、USB 或以太网支持至少 100,000 个读数/s@4.5 位/秒，以及仪器内存中的 1500万个读数，从而最大限度地提高测试效率。
作为大电流测试必备的跨阻放大器，52120A可精确提供高达100A的直流电流或高达120A的交流电流，精度高达140ppm；使用线圈选项，可以产生3000A或 6000A的等效电流；三个52120A单元可并联输出高达 360A的电流；其1mH电感驱动能力和4.5V兼容电压可支持多种应用，以满足验证交直流充电桩现场校准器对大电流源的需求。 Fluke始终致力于与时俱进，密切关注电动汽车行业不断变化的趋势和新兴需求。基于此，公司致力于为广大用户提供有效的校准解决方案，具有高精度、高稳定性、性能可靠的特点，在充电桩现场校准仪的验证中发挥着重要作用，能够充分满足实际应用中的各种需求，从而更好地服务于广大用户群体。
