新能源电动汽车传动系统的高精度功率与效率测量解决方案
新能源电动汽车传动系统的高精度功率与效率测量解决方案。在新能源电动汽车领域，传动系统的高精度功率和效率测量至关重要。德国GMCI功率分析仪作为电力测试技术的国际一流技术测试品牌，为用户提供全面的解决方案。
一、新能源电动汽车的典型测量应用
新能源电动汽车的传动系统和配套设备需要进行多种测量，包括但不限于：
- 车轴试验台效率试验：从电池到机械功率的全面测试。
- 整车动力总成检定：确保动力系统的整体性能。
- 行驶中的能量回收：评估能量回收系统的效率。
- 车载充电机OBC效率和能量测量：确保充电过程的效率与准确性。

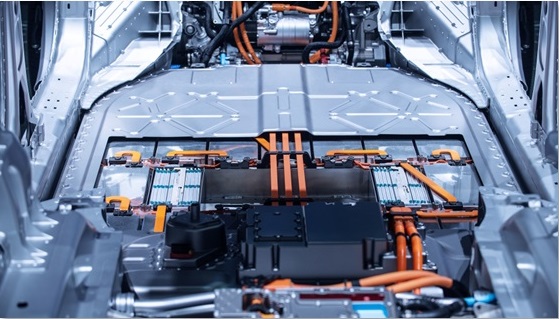

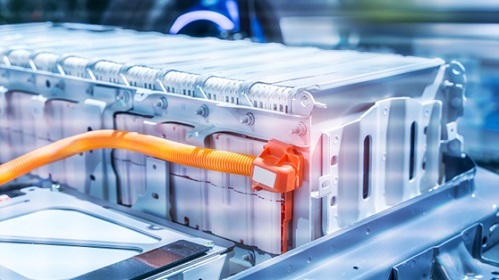

此外，对于电动汽车的高压电池，我们还能提供储能系统的检定、能量和电荷量的验证，以及充/放电循环的详细测量。
二、电动汽车行业展望
电力电子是电动汽车技术的核心组成部分，负责处理和控制电能流动。未来，电动汽车电力电子组件将呈现以下发展趋势：
- DC/DC变换器：预计将有20%的快速增长。
- 车载充电机OBC：市场份额的复合年均增长率为16%。
- 牵引逆变器：增长率将提高至9%。
三、高精度测量的挑战与必要性
在电动汽车领域，高精度测量面临诸多挑战，包括效率和耐久性的验证、功率损耗的量化、变换器效率验证等。为了应对这些挑战，我们需要：
- 量化功率损耗：获取逆变器效率图，验证变换器效率。
- 双向操作效率对称性：验证逆变器在驱动和能量回收操作中的效率。
- 耐久性测试：进行可靠的长期测量。

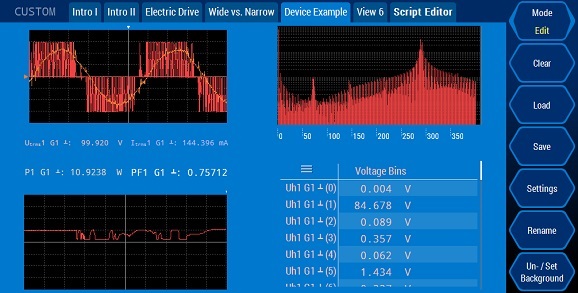

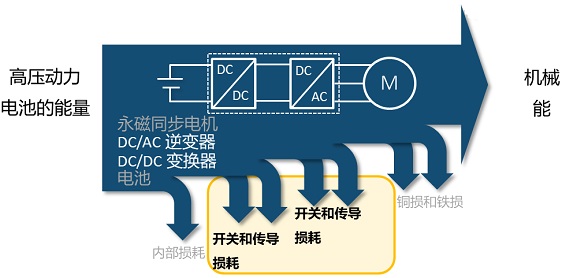

同时，高精度功率测量也是必不可少的，包括测量整个和单个传动级的功率损失，精确的宽带宽功率损耗测量和窄带宽谐波分析等。
四、主要电力电子系统部件的高精度功率测量
针对电动传动系统的主要电力电子系统部件，我们提供以下高精度功率测量方案：
- 牵引逆变器：采用三线三相结构，带双向DC/DC变换器，进行高精度功率测量。

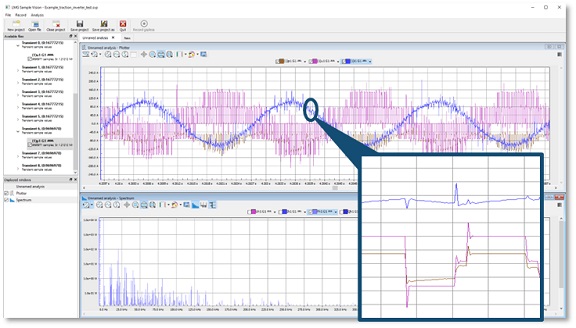

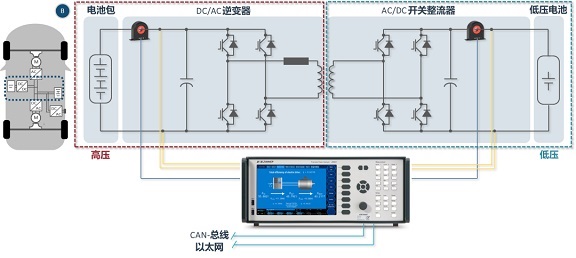

- DC/DC变换器：用于低压电池和/或辅助电源的独立测量。
- 车载充电机OBC：具有双向功率流架构的高精度测量方案。
五、精确与超快速功率测量的优势
精确和超快速的功率测量在电动汽车行业中具有显著优势，包括：
- 验证效率：在更短的时间内验证电力电子效率。
- 发掘潜力：发掘隐藏的能效提升潜力。
- 创新验证：证明创新拓扑和控制模式的可行性。
- 运行测试：可靠运行半自动传动系统耐久性测试。
六、功率分析仪LMG671系列介绍
德国GMC-I集团旗下的ZES ZIMMER功率分析仪制造工厂，专注于高精度功率测量技术的研发和生产。LMG671系列功率分析仪具有以下特点：
- 双路径架构：可实现扭矩相关的基波和全频谱的精确分析。
- 高精度：A模块提供±（读数的0.01%+量程峰值的0.02%）的电压电流基本精度。
- 多通道测量：最大支持7个功率测量通道，可远程控制。
- 高采样率：最高可达1.2MS/s的采样率，确保测量精度。
- 安全性：同时满足CATIV600V和CATIII1000V标准，确保测试安全。

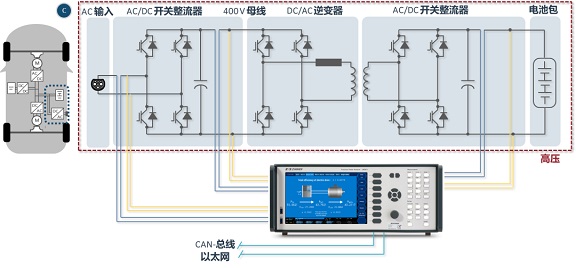

具有双向功率流架构的车载充电机OBC的高精度功率测量方案
LMG671系列功率分析仪双路径架构，可实现扭矩相关的基波和全频谱的精确分析同时进行，最新的LMG671系列可实现7个通道，3种精度互相搭配，为客户实现超高的性价比和可升级性能。
● A 模块： DC, 0.05Hz-10MHz ，采样率1.2MSa/s 电压电流基本精度：±（读数的0.01%+量程峰值的0.02%） 基本功率精度：±（读数的0.015%+量程峰值的0.01%）强大 · 方便 · 灵活 | 模块化，最大7个功率测量通道
● B 模块： DC, 0.05Hz-500kHz ，采样率151kSa/s电压电流基本精度：±（读数的0.03%+量程峰值的0.03%）基本功率精度：±（读数的0.05%+量程峰值的0.02%）
● C 模块： DC, 0.05Hz-10kHz ，采样率151kSa/s电压电流基本精度：±（读数的0.02%+量程峰值的0.02%）基本功率精度：±（读数的0.03%+量程峰值的0.01%）
● S 模块：
• 优越的AC&DC精度 & 稳定性
• 专用的 AC/DC 量程
• 自动调零
• 最高到1000 VAC, 测量等级CAT III
• 最高到1500 VDC, 测量等级CAT II
LMG671优势 LMG671系列功率分析仪相比同类产品具有如下优势：
1、高精度，双路径，CAN通信，可实现滤波频率30Hz---14KHz无极调节；
2、高安全等级唯一同时满足CATIV600V和CATIII1000V标准的功率分析仪；
3、可实现连续录波功能，提供最高1.2M/s的录波速度，记录原始数据，供后期进行分析；
4、测量精度不受功率因数影响，当0 ≦ ∣ λ ∣ ≦1时功率精度都是±(读数的0.015%+量程的0.01%)；
5、LMG系列多出250V，400V两个测量量程，更容易用于各种测试场合。
此外，LMG671系列功率分析仪还具有连续录波功能，提供最高1.2M/s的录波速度，以及不受功率因数影响的测量精度等独特优势。德国GMCI功率分析仪提供的LMG671系列功率分析仪是新能源电动汽车传动系统高精度功率与效率测量的好的选择。我们期待与用户携手合作，共同推动电动汽车行业的发展。如果用户需要出售，租赁，维修，购买新品，请联系我们专业工作人员，为用户提供一对一服务。
