TH2848系列阻抗分析仪的技术特点
小编数字万用表根据TH2848系列阻抗分析仪的技术特点整理了本文，涵盖了基本精度、测试速度、频率范围等关键参数，以及测试原理。欢迎技术交流。
TH2848系列精密阻抗分析仪特点之一是高精度，拥有0.05%的基本精度。TH2848高精度阻抗分析仪特点包括：0.05%基本精度的高精度测量、最快5.6ms的测试速度、20Hz-2MHz的宽频率范围、高达1GQ的高阻抗测试范围。
TH2848系列精密阻抗分析仪特点之一是高精度，拥有0.05%的基本精度。TH2848高精度阻抗分析仪特点包括：0.05%基本精度的高精度测量、最快5.6ms的测试速度、20Hz-2MHz的宽频率范围、高达1GQ的高阻抗测试范围。
|
参数
|
数值/描述
|
|---|---|
|
基本精度
|
0.05%
|
|
测试速度
|
最快达5.6ms
|
|
频率范围
|
20Hz-2MHz（可选至5MHz/10MHz）
|
|
阻抗测试范围
|
高达1GQ（1GΩ）
|
|
测试原理
|
自动平衡电桥原理
|
|
CPU架构
|
双CPU
|
|
底层系统
|
Linux
|
|
显示屏
|
10.1寸电容式触摸屏
|
|
操作界面
|
中英文
|
|
附加功能
|
内置使用说明及帮助
|
|
创新性解决缺陷
|
LCR测试速度慢、显示单一、操作繁琐
|
TH2848高精度阻抗分析仪的主要特点
高精度测量：0.05%的基本精度：TH2848阻抗分析仪提供了0.05%的高精度测量能力，这意味着在测量过程中，误差被控制在极小的范围内，确保了测量结果的准确性和可靠性。
快速测试：最快达5.6ms的测试速度：该分析仪能够在极短的时间内完成测试，最快测试速度可达5.6毫秒。这种高速测试能力大大提升了测试效率，适用于需要快速获取阻抗参数的应用场景。
宽频率范围：20Hz-2MHz的频率范围：TH2848阻抗分析仪的频率范围覆盖了从低频到高频的广泛区间，适用于多种不同的测试需求。这种宽频率范围使得分析仪在多个领域都具有广泛的应用前景。
高阻抗测试范围：高达1GQ的阻抗测试范围：该分析仪能够测试高达1GQ（1吉欧）的阻抗，这在阻抗测量领域是一个很高的标准。高阻抗测试范围使得分析仪能够适用于高阻抗材料的测量，如电容器、电感器等。
A、高精度：TH2848系列精密阻抗分析仪采用宽带自动调零型自动平衡电桥技术，相比传统运放I/V型自动平衡电桥，在更宽的频率范围内确保了更高的频率精度。图示对比展示了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差异。目前，同惠的宽带自动调零型自动平衡电桥系列包括TH2839、TH2838及TH2828。
B、高稳定性和一致性：TH2848系列不仅依赖于宽带自动调零型自动平衡电桥原理实现高精度和高稳定性，还内置了15个测试量程，进一步保障了测试的稳定性和一致性。
C、10.1寸大屏与多功能显示：10.1寸触摸屏搭配1280*800分辨率，运行Linux系统，提供中英文操作界面，支持键盘、鼠标及LAN接口，操作便捷。大屏幕可同时显示四个测试参数及分选参数、结果、功能选择等，且布局清晰不杂乱。
D、压电器件专业分析：支持压电器件的多种参数测试，如静态电容、损耗、谐振频率等，并内置压电导纳圆测试功能，无需额外上位机即可实现图形扫描分析。
E、介电常数分析：TH2848系列将介电常数测试作为常规测试项目，支持单测、列表扫描及图形扫描分析。
F、多功能参数列表扫描：支持最多201点列表扫描，每个扫描点可设置四个独立开关的测量参数，且频率、电平、偏置等均可独立设置，满足多样化需求。
G、强大的图形分析界面：提供四个扫描轨迹，支持1-4个测试参数的选择，扫描曲线可一分屏、二分屏或四分屏显示。
H、10档分选与可编程HANDLER接口：提供10档分选功能，助力产品质量分级。分选结果可直接输出至HANDLER接口，且接口配置可视化，简化自动化连接。
I、智能固件升级：通过系统设置界面或文件管理界面，智能搜索并升级仪器内存、外接U盘或局域网内的升级包，无需返厂。
J、大内存与存储扩展：TH2848系列配备大内存，用户可用空间近6GB，支持更多配置文件及图片存储。同时支持外接USB存储扩展。
K、全接口配置：标配所有常见测试仪器通讯接口，与电脑、PLC通讯无障碍。
阻抗分析仪应用
应用范畴：
-无源元件：涵盖电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件及网络元件的阻抗参数评估与性能解析。
-半导体元件：包括LED驱动集成电路的寄生参数测试分析；变容二极管的C-VDC特性研究；晶体管或集成电路的寄生参数剖析。
-其他元件：涉及印制电路板、继电器、开关、电缆及电池的阻抗评估。
-介质材料：塑料、陶瓷等材料的介电常数与损耗角评估。
-磁性材料：铁氧体、非晶体等磁性材料的导磁率与损耗角评估。
-半导体材料：探讨半导体材料的介电常数、导电率及其C-V特性。
-液晶材料：液晶单元的介电常数、弹性常数等C-V特性分析。
-压电材料及器件：针对压电陶瓷滤波器、陷波器、鉴频器、变压器、大功率超声波发生器、换能器（振子）、声表面波器件、电声器件等，进行静态电容、损耗、谐振频率、反谐振频率、机械耦合系数等参数的测试。
柔性材料传感器测试
柔性材料传感器测试
-拉伸性能等
TH2848系列快速测试
-精密阻抗分析仪
-最快达5.6ms的测试速度
元件与材料测量-满足各种测量要求
应用广泛：
宽频率范围
-柔性材料传感器等测试领域
- 20Hz-2MHz
低D电容器和高Q电感器测量
-特别有利的测量条件
高阻抗测试范围
-高达1GQ

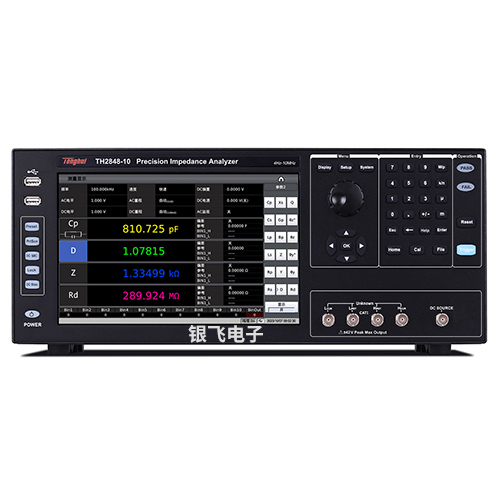

TH2848系列阻抗分析仪型号对比
|
简要参数 |
TH2848-02L |
TH2848-02 |
TH2848-05 |
TH2848-10 |
|
|
测试频率 |
4Hz-2MHz |
4Hz-2MHz |
4Hz-5MHz |
4Hz-10MHz |
|
|
基本精度 |
0.05% |
||||
|
AC信号源 |
电压 |
5mVrms - 2Vrms |
5mVrms - 20Vrms |
||
|
电流 |
0mArms - 20mArms |
0mArms - 100mArms |
|||
|
DC偏置 |
电压 |
0V - ±10V |
0V - ±40V |
||
|
电流 |
0mA - ±100mA |
0mA - ±100mA |
|||
|
独立电压源 |
0V - ±10V |
||||
|
DCR测试信号 |
电压 |
100mV-1V |
|||
|
电流 |
0mA - 10mA |
||||
|
多功能参数列表扫描 |
R |
R |
R |
R |
|
|
图形分析扫描 |
图形扫描 |
R |
R |
R |
R |
|
压电导纳圆 |
S |
R |
R |
R |
|
|
介电常数 |
S |
R |
R |
R |
|
TH28系列阻抗分析仪型号对比
|
型号
|
基本精度
|
测试速度
|
频率范围
|
阻抗测试范围
|
|---|---|---|---|---|
|
TH2848
|
0.05%
|
5.6ms
|
20Hz-2MHz
|
1GQ（1GΩ）
|
|
TH2838H
|
0.05%
|
5.6ms
|
20Hz-2MHz
|
1GΩ
|
|
TH2838
|
0.05%
|
5.6ms
|
20Hz-2MHz
|
1GΩ
|
|
TH2838A
|
0.05%
|
5.6ms
|
20Hz-2MHz
|
1GΩ
|
|
TH2851
|
0.08%
|
_
|
10Hz-130MHz
|
1mΩ-100MΩ
|
TH2851
TH2848系列阻抗分析仪应用场景与优势
应用场景：
适用于电子元件、材料的阻抗测量。
可用于电容器、电感器、变压器等电子器件的阻抗分析。
适用于科研、教学、工业生产等多个领域。
优势：
高精度和快速测试能力提高了测试效率和准确性。
宽频率范围和高阻抗测试范围增加了分析仪的适用范围。
强大的功能和易于使用的操作界面使得分析仪成为科研人员和工程师的好的选择。
