电气设备绝缘和漏电检测全攻略
电气设备绝缘和漏电检测全攻略:从新手到专家只需要几台小设备。夏季高温和台风带来的暴雨对城市基础设施和电气设备提出了严峻挑战。湿度增加可能导致电气设备绝缘性能下降,特别是老旧设备容易因积尘和潮湿而降低绝缘电阻,增加漏电和火灾风险。因此,在雨季对电气设备进行绝缘性能检查是保障安全的关键步骤。
雨季绝缘检查的必要性
-湿度影响:湿度增加可能降低电气设备的绝缘电阻。
-性能下降:绝缘性能下降可能导致设备泄漏电流增加,甚至发生绝缘击穿。
-霉菌生长:潮湿环境促使霉菌生长,进一步影响绝缘性能。
如何准确判断设备绝缘性能?
绝缘电阻对温度和湿度等环境变化敏感,因此在不同环境下测得的绝缘电阻值可能差异较大,不能直接比较。由于绝缘材料在施加高压后会吸收电荷并经历极化过程,因此某一时刻的绝缘阻值并不能全面反映绝缘性能。
电力系统中,主变压器、电缆和电机等设备的绝缘测试通常需要测量吸收比(DAR,即R60s与R30s的比值)和极化指数(PI,即R10min与R1min的比值)。通过检查绝缘体的泄漏电流时间变化,可以更全面地评估绝缘状况。
一般来说,介质吸收比DAR高于1.4-1.6,极化指数PI高于2-4被认为绝缘良好。
P1值 | 绝缘状况 |
<2 | 不良 |
2-4 | 良好 |
>4 | 非常好 |
DAR值 | 绝缘状况 |
<1.25 | 不良 |
1.25-1.6 | 良好 |
>1.6 | 非常好 |
如何快速测试PI/DAR数值?
Fluke-1508绝缘电阻测试仪
-功能:提供极化指数(PI)和介电吸收比(DAR)的一键测试功能。按下蓝色按键和“比较”按钮即可选择PI或DAR功能进行测试。
-自动记录:测试后,1508会自动记录时间和数值,并给出最终的PI或DAR比值结果,简化操作,提高工作效率。
注意:如果屏幕显示“Err”错误,可能是计算PI或DAR的值超过了最大量程,或1分钟值大于5000 MΩ。这表明绝缘情况良好,或者建议使用量程更大的测试仪。
F1508还可以测量接地电阻?
确保电气设备的接地和等电位连接正确无误,以减少雷击和其他电气故障风险。Fluke-1508具有接地耦合电阻测量功能,使用恒流源测量的电阻短路电流为>200mA直流。可以用于等电位测量,如电气设备和接地排之间的连接。
在进行接地耦合电阻测试前,可以使用归零功能排除导线内阻的影响。将表笔短接,选择接地耦合电阻(Ω零)档位,按下蓝色按钮,测试仪将自动记录并排除探头电阻的影响。如果探头电阻大于2Ω,则需要更换表笔。Fluke1508绝缘电阻测试仪全方位解析与应用实践。
无法停机的带电场景下如何排查漏电?
由于绝缘电阻测试需要设备断电,因此需要周期性停机检查。在无法停机的场景下,可以使用漏电流钳形表来量化漏电流并识别故障源。Fluke-369漏电流钳形表分辨率达1µA,可精准捕捉微小漏电流变化。

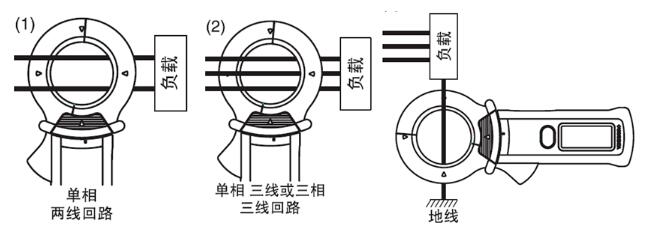

测试漏电流操作方法:
-单相两线:夹住零线和火线。
-三相三线:夹住三根线缆。
-三相四/五线:夹住地线。
选择适合的工具
使用高效工具可以节省时间,提高安全性。福禄克(Fluke)1508数字式绝缘电阻测试仪是一款功能强大、操作简便且设计精良的测试设备,广泛应用于电气设备的绝缘性能测试。以下是对该产品的详细介绍:福禄克Fluke 1508数字式绝缘电阻测试仪(也被称为数字“摇表”)是一款手持式精密工具,适用于多种应用场景,包括电缆、马达和变压器的绝缘测试。其采用中文界面和LCD显示屏,使用户能够直观、准确地读取测试结果。
文章来源于Fluke1508绝缘电阻测试仪
宽范围测试能力:
支持0.01 MΩ至10 GΩ的绝缘电阻测试,覆盖广泛的测试需求。
提供50 V、100 V、250 V、500 V和1000 V五种测试电压等级,一键测试,自动放电。适用于不同的被测设备和应用场景。
高级功能:
一键计算功能:可自动计算极化指标和介质吸收率,消除人为计算误差,提高测试效率和准确性。
通过/失败(比较)功能:简化重复性测试流程,通过预设的合格标准自动判断测试结果,节省时间和人力。
保存/调用功能:内置19个存储单元,方便用户保存和调用历史测试数据,便于后续分析和对比。
人性化设计:
远程测试探头:使难以触及或被测点较多的测试工作变得更加方便,提高测试效率。标配远程控制表笔,方便省时。
全中文界面,操作简单。
电压报警保护:具备带电电路检测功能,当检测到大于30 V的电压时,禁止进行测试,确保用户安全。
容性电压自动放电:进一步提升用户安全,防止因残留电压导致的触电风险。
多功能:兼具接地耦合电阻测量功能,一机多用:
自动关闭功能:在一段时间内无操作后自动关闭,节约电池电量。
CAT IV 600 V测量安全等级:确保在高电压环境下测试的安全性。
可选附件:包括远程探头、测试线和探头、鳄鱼夹以及Fluke MH10磁性悬挂系统,满足用户多样化的测试需求。
